T. миссион радиатор (насос) — HITACHI EX1800

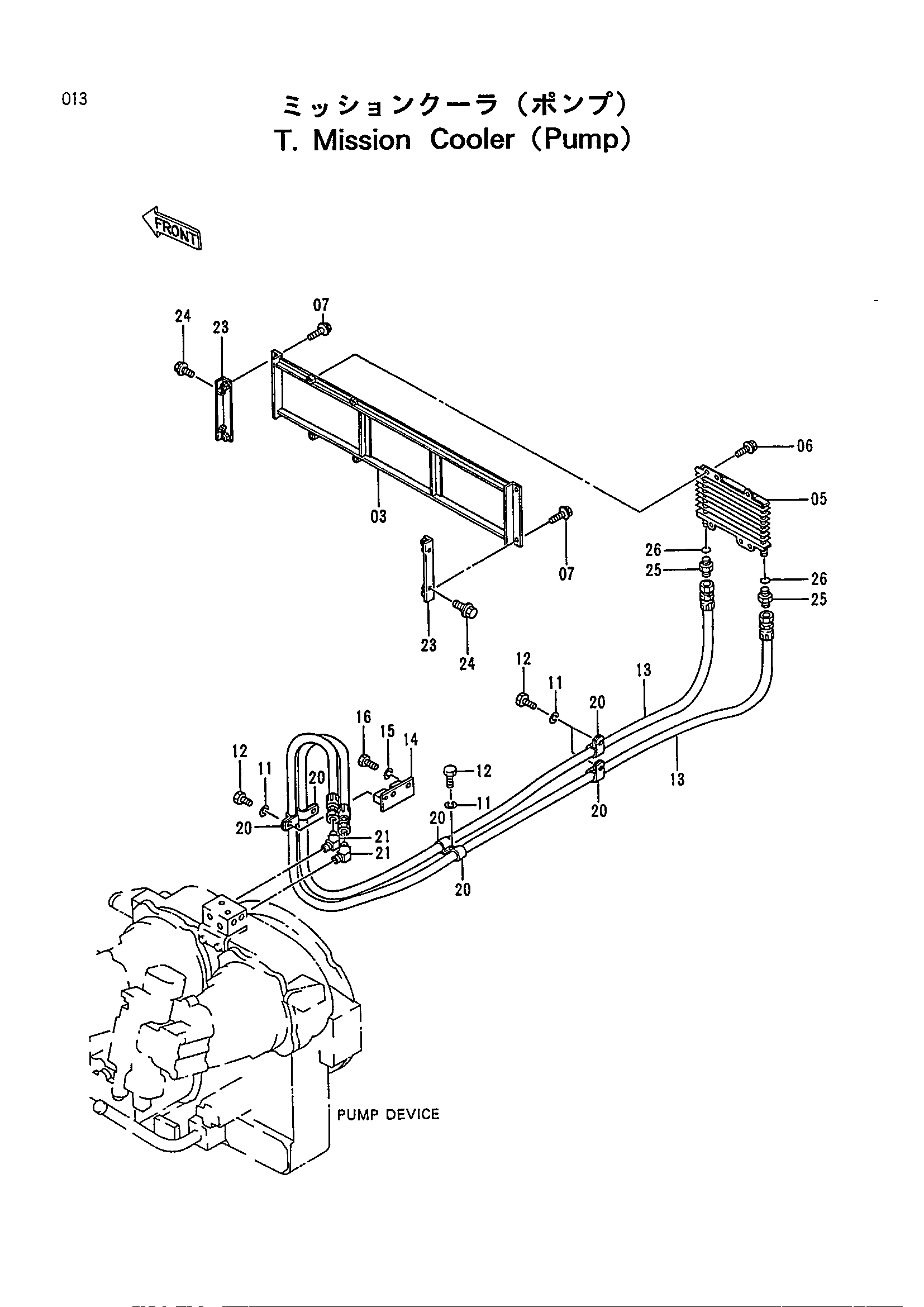

Заводская схема «T. миссион радиатор (насос)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7027613 | Опора | 1 |
| 05 | 4322121 | Масляный радиатор | 1 |
| 06 | J020614 | Болт с шайбой | 4 |
| 07 | J021230 | Болт с шайбой | 4 |
| 09 | 4504367 | Хомут шланга | 2 |
| 11 | A590910 | Пружинная шайба | 5 |
| 12 | J901018 | Болт | 5 |
| 13 | 4321951 | Шланг | 2 |
| 14 | 9738302 | Кронштейн | 1 |
| 15 | A590916 | Пружинная шайба | 2 |
| 16 | 4125131 | Болт | 2 |
| 20 | 4190264 | Зажим | 6 |
| 21 | 94-1504 | Угловой штуцер | 2 |
| 23 | 9738547 | Кронштейн | 2 |
| 24 | J021230 | Болт с шайбой | 4 |
| 25 | 4321964 | Адаптер | 2 |
| 26 | 4153095 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
