Рычаг управления — HITACHI EX1800

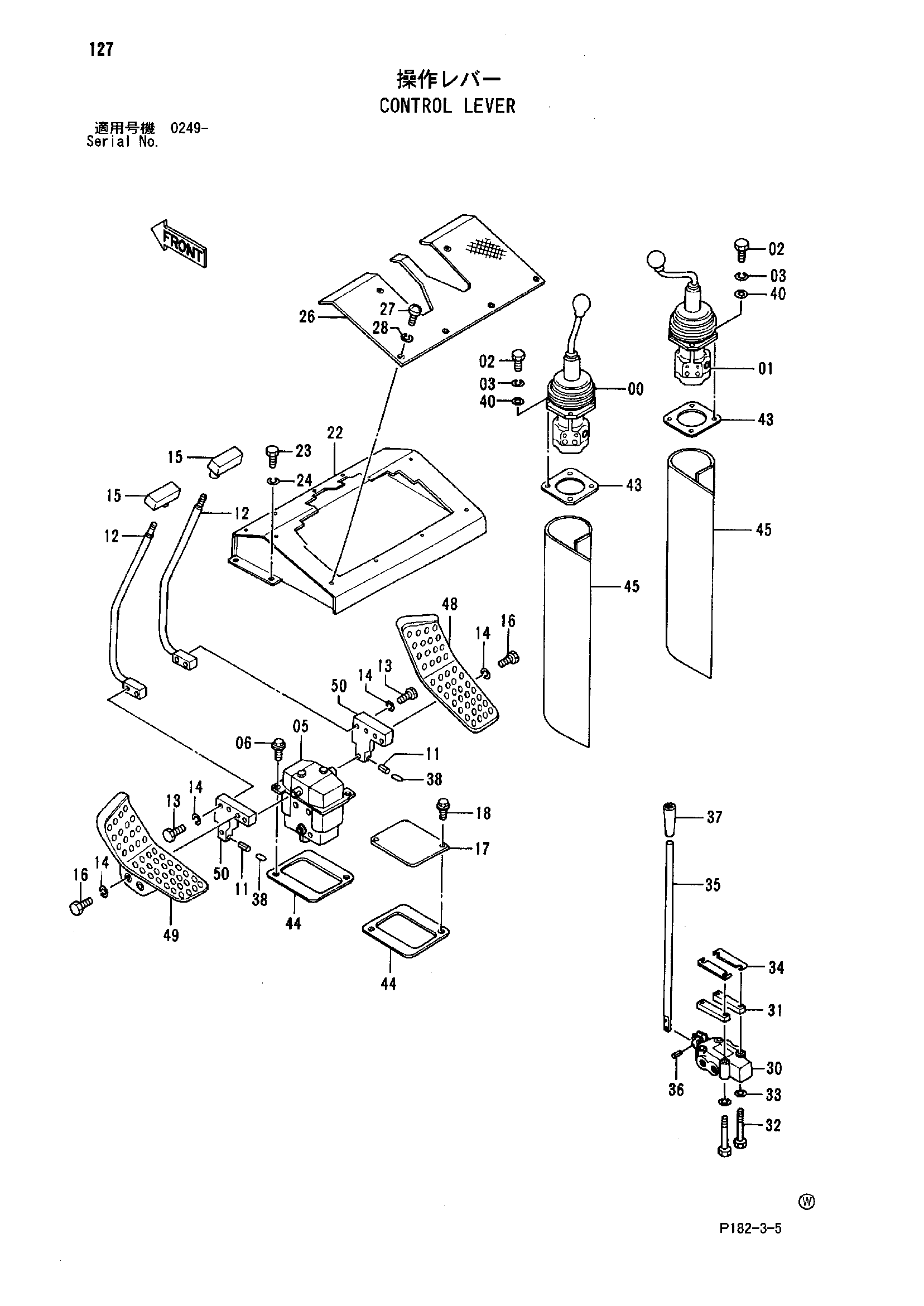

Заводская схема «Рычаг управления» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4184360 замена: 4324415	Пилотный клапан	1
00	4324415	Пилотный клапан	1
01	4202167	Пилотный клапан (стрела)	1
02	J870618	Болт	8
03	J251006	Пружинная шайба	8
05	9072891	Пилотный клапан	1
06	J021030	Болт с шайбой	2
11	4033504	Пружинный штифт	2
12	8026332	Рычаг	2
13	J901045	Болт	4
14	A590910	Пружинная шайба	8
15	4122423	Рукоятка	2
16	J901050	Болт	4
17	4211433	Пластина	1
18	J021030	Болт с шайбой	2
22	7026540	Крышка	1
23	J901016	Болт	4
24	A590910	Пружинная шайба	4
26	3065043	Пластина	1
27	4087497	Винт	6
28	A590906	Пружинная шайба	6
30	4161829	Клапан	1
31	4155001	Проставка	2
32	J900690	Болт	4
33	A590906	Пружинная шайба	4
34	4155002	Регулировочная шайба	2
35	4186259	Рычаг	1
36	4134502	Пружинный штифт	1
37	4122424	Рукоятка	1
38	4183195	Провод	2
40	J250006	Плоская шайба	8
43	4289016	Манжета	2
44	4289017	Манжета	2
45	4296442	Клотх	2
48	3079714 замена: 3057637	Педаль (правый)	1
48	3057637	Педаль (правый)	1
49	3079715 замена: 3063248	Педаль (левый)	1
49	3063248	Педаль (левый)	1
50	4307081	Рычаг	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
