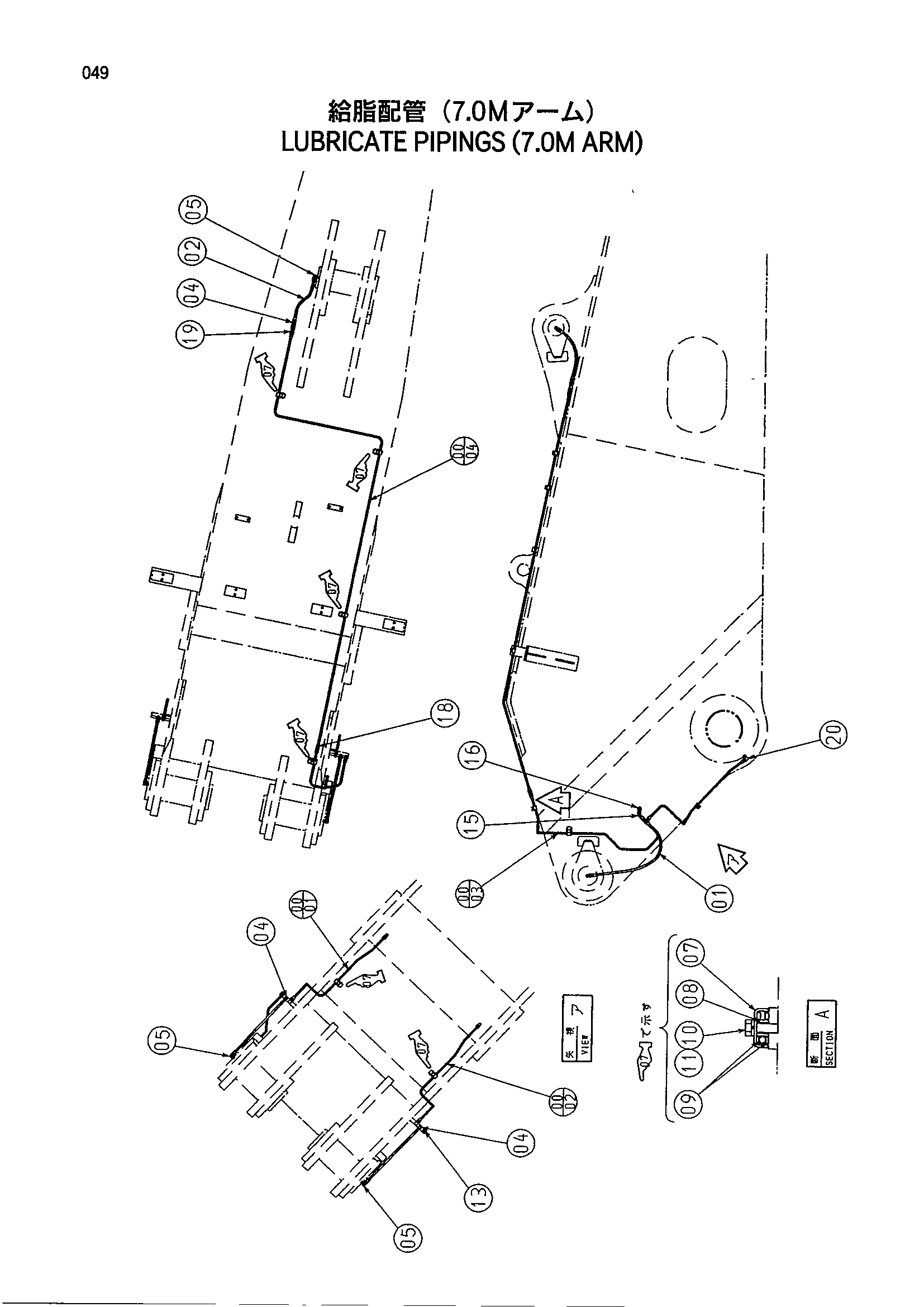

Смазка трубопроводы (7.0M рукоять) — HITACHI EX1800
Заводская схема «Смазка трубопроводы (7.0M рукоять)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9156292 | Трубка в сборе | 1 |
| 0001 | 4378649 | Трубка | 1 |
| 0002 | 4378650 | Трубка | 1 |
| 0003 | 4378651 | Трубка | 1 |
| 0004 | 4378652 | Трубка | 1 |
| 01 | 4229114 | Шланг | 2 |
| 02 | 4287142 | Шланг | 1 |
| 04 | 4147585 | Адаптер | 3 |
| 05 | 4147586 | Угловой штуцер | 3 |
| 07 | 4322591 | Хомут | 7 |
| 08 | 4322539 | Проставка | 7 |
| 09 | 4261215 | Резиновая прокладка | 14 |
| 10 | J901235 | Болт | 7 |
| 11 | A590912 | Пружинная шайба | 7 |
| 13 | 94-2022 | Пробка | 1 |
| 15 | 4203738 | Угловой штуцер | 6 |
| 16 | 9718547 | Пробка | 6 |
| 18 | 4323757 | Адаптер | 1 |
| 19 | 4323756 | Адаптер | 2 |
| 20 | 4323758 | Угловой штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
