Электрооборудование (12V) — HITACHI EX1800

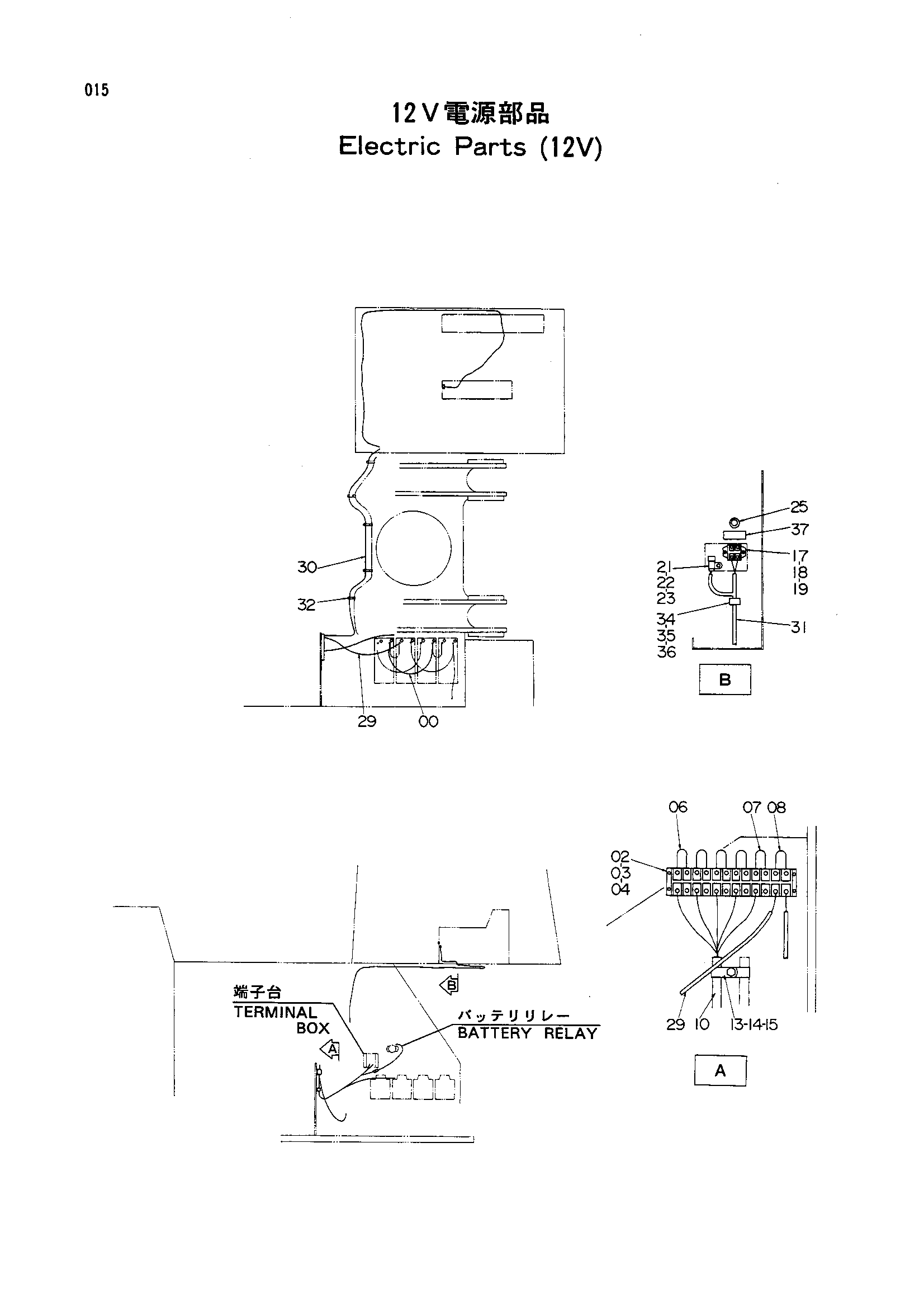

Заводская схема «Электрооборудование (12V)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286836 | Жгут проводов | 1 |
| 02 | 4286032 | Клемма | 1 |
| 03 | M430420 | Винт | 4 |
| 04 | A590904 | Пружинная шайба | 4 |
| 06 | 4223437 | Фусибле-линк | 4 |
| 07 | 4223438 | Фусибле-линк | 1 |
| 08 | 4285975 | Фусибле-линк | 1 |
| 10 | 3058657 | Жгут проводов | 1 |
| 13 | 4190274 | Зажим | 2 |
| 14 | J901016 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 17 | 4286758 | Клемма | 1 |
| 18 | M430410 | Винт | 2 |
| 19 | A590904 | Пружинная шайба | 2 |
| 21 | 4286176 | Короб предохранитель | 1 |
| 22 | M430510 | Винт | 1 |
| 23 | A590905 | Пружинная шайба | 1 |
| 25 | 4133363 | Резиновая втулка | 1 |
| 29 | 4286732 | Жгут проводов | 1 |
| 30 | 4286733 | Жгут проводов | 1 |
| 31 | 3058656 | Жгут проводов | 1 |
| 32 | 4190261 | Зажим | 4 |
| 34 | 4196829 | Направляющая лента | 2 |
| 35 | M430610 | Винт | 2 |
| 36 | 4055311 | Ленточный зажим | 20 |
| 37 | 4286759 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
