Каталог запчастей HITACHI
Электрооборудование (3-2) — HITACHI EX1800

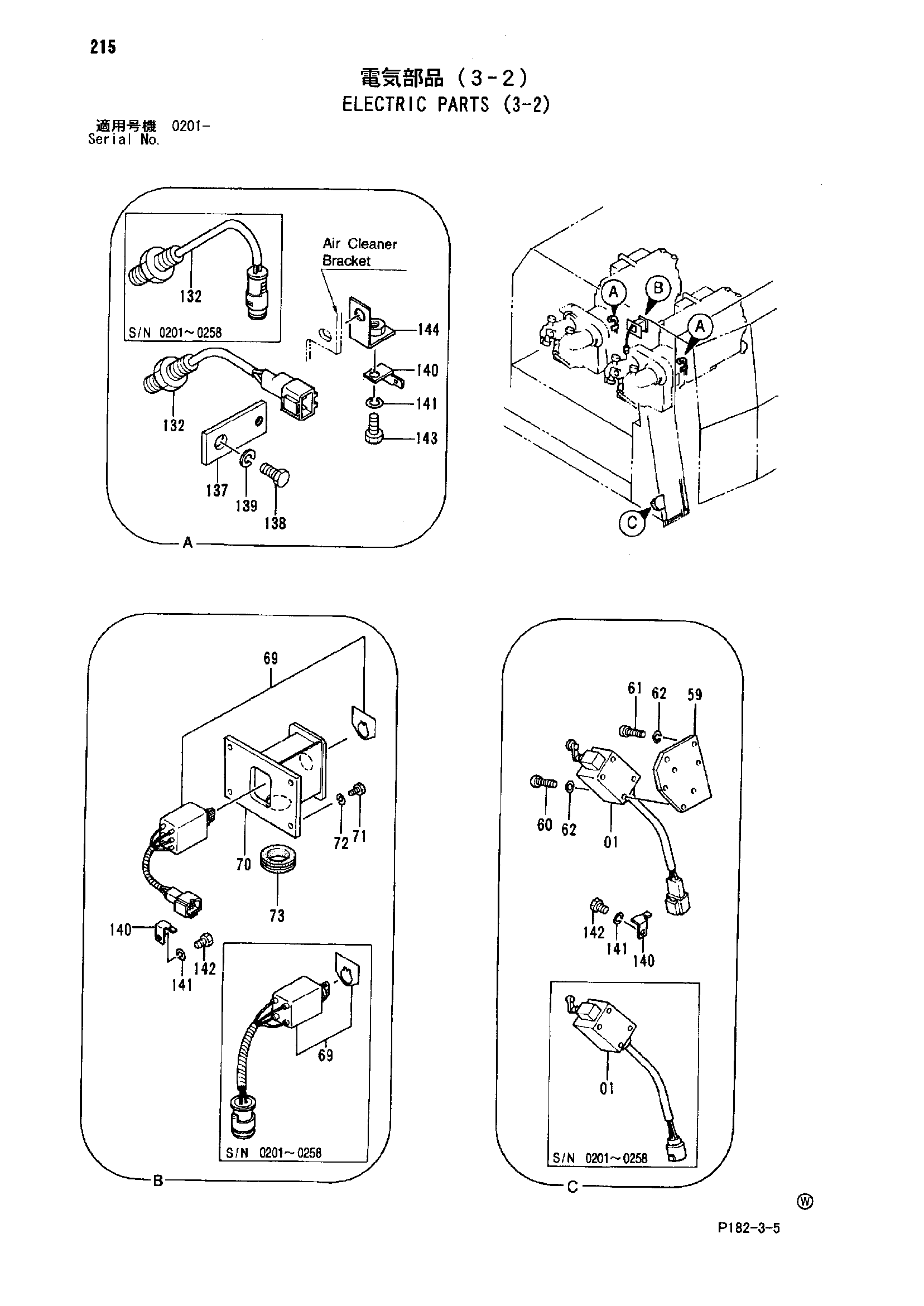

Заводская схема «Электрооборудование (3-2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4225312 | Выключатель концевой (лестница) | 1 |
| 01 | 4283800 | Выключатель концевой (лестница) | 1 |
| 59 | 4203938 | Пластина | 1 |
| 60 | M430435 | Винт | 4 |
| 61 | M430416 | Винт | 4 |
| 62 | A590904 | Пружинная шайба | 4 |
| 69 | 4294080 | Выключатель | 1 |
| 69 | 4283832 | Выключатель | 1 |
| 70 | 7025746 | Короб выключатель | 1 |
| 71 | J900612 | Болт | 4 |
| 72 | A590906 | Пружинная шайба | 4 |
| 73 | 4184582 | Резиновая втулка | 1 |
| 132 | 4271488 | Датчик | 2 |
| 132 | 4283835 | Датчик | 2 |
| 137 | 4226233 | Кронштейн | 2 |
| 138 | 4125131 | Болт | 2 |
| 139 | A590916 | Пружинная шайба | 2 |
| 140 | 4257159 | Кронштейн | 4 |
| 141 | A590910 | Пружинная шайба | 4 |
| 142 | J901016 | Болт | 2 |
| 143 | J901020 | Болт | 2 |
| 144 | 9742665 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
