Гидролинии рабочего оборудования: 1-3 (погрузчик) — HITACHI EX1800

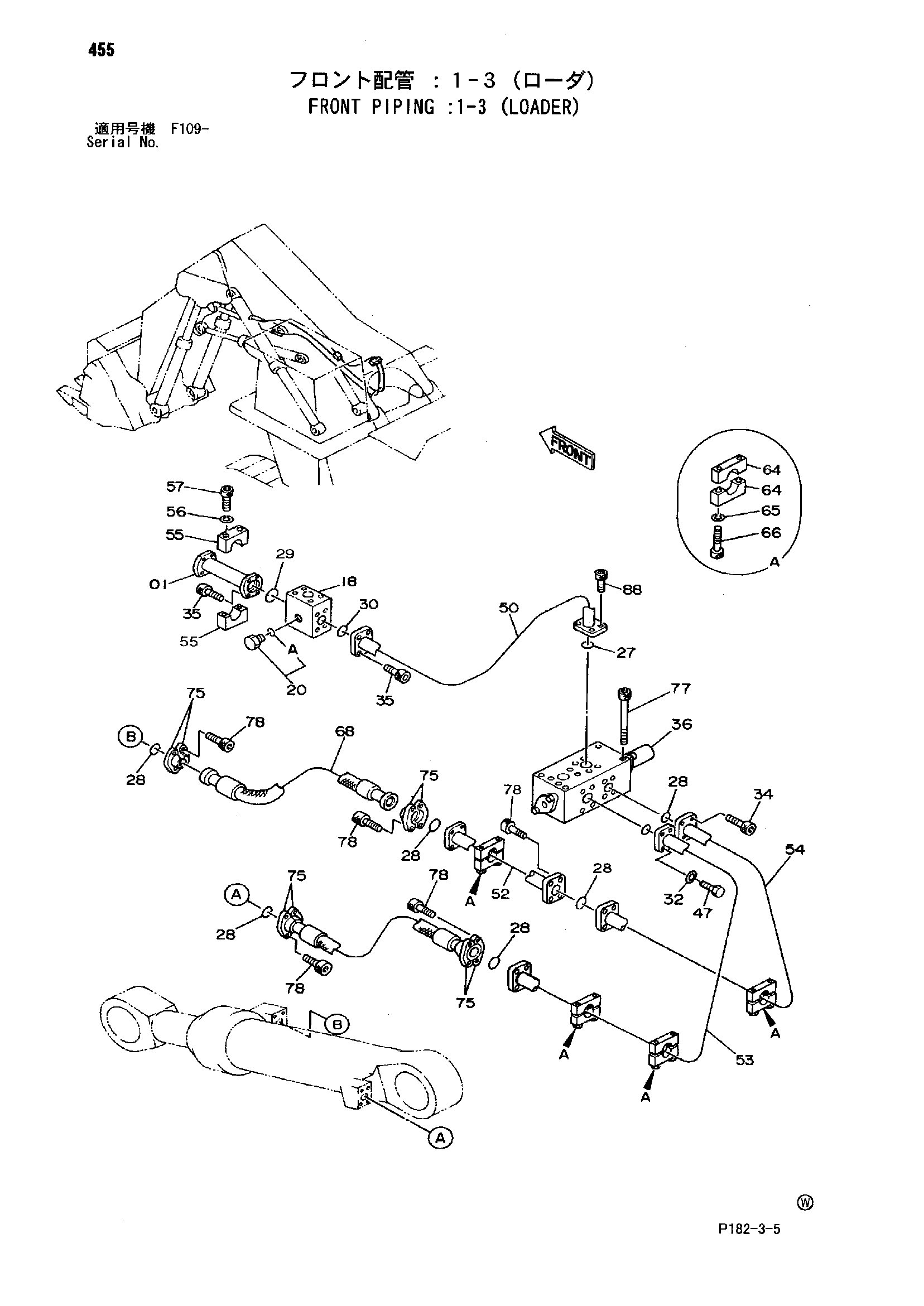

Заводская схема «Гидролинии рабочего оборудования: 1-3 (погрузчик)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9729012 | Трубка | 1 |
| 18 | 3033045 | Блок | 1 |
| 20 | 4092534 | Пробка | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4510170 | Уплотнительное кольцо | 2 |
| 28 | 4510169 | Уплотнительное кольцо | 6 |
| 29 | A811060 | Уплотнительное кольцо | 1 |
| 30 | A811050 | Уплотнительное кольцо | 2 |
| 32 | A590920 | Пружинная шайба | 4 |
| 34 | M341656 | Болт с внутренним шестигранником | 4 |
| 35 | M341236 | Болт с внутренним шестигранником | 8 |
| 36 | 4182282 | Клапан | 1 |
| 47 | J912075 | Болт | 4 |
| 50 | 8040008 | Трубка | 1 |
| 52 | 8066082 | Трубка | 1 |
| 53 | 8064431 | Трубка | 1 |
| 54 | 8066083 | Трубка | 1 |
| 55 | 4357265 | Хомут трубки | 2 |
| 56 | A590914 | Пружинная шайба | 2 |
| 57 | J901402 | Болт | 2 |
| 64 | 4342723 | Хомут трубки | 8 |
| 65 | A590912 | Пружинная шайба | 8 |
| 66 | J901200 | Болт | 8 |
| 68 | 4297847 | Шланг | 2 |
| 75 | 4075854 | Разъёмный фланец | 8 |
| 77 | M341604 | Болт с внутренним шестигранником | 4 |
| 78 | M341650 | Болт с внутренним шестигранником | 20 |
| 88 | M341240 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
