Пилотные гидролинии (2-4) — HITACHI EX1800

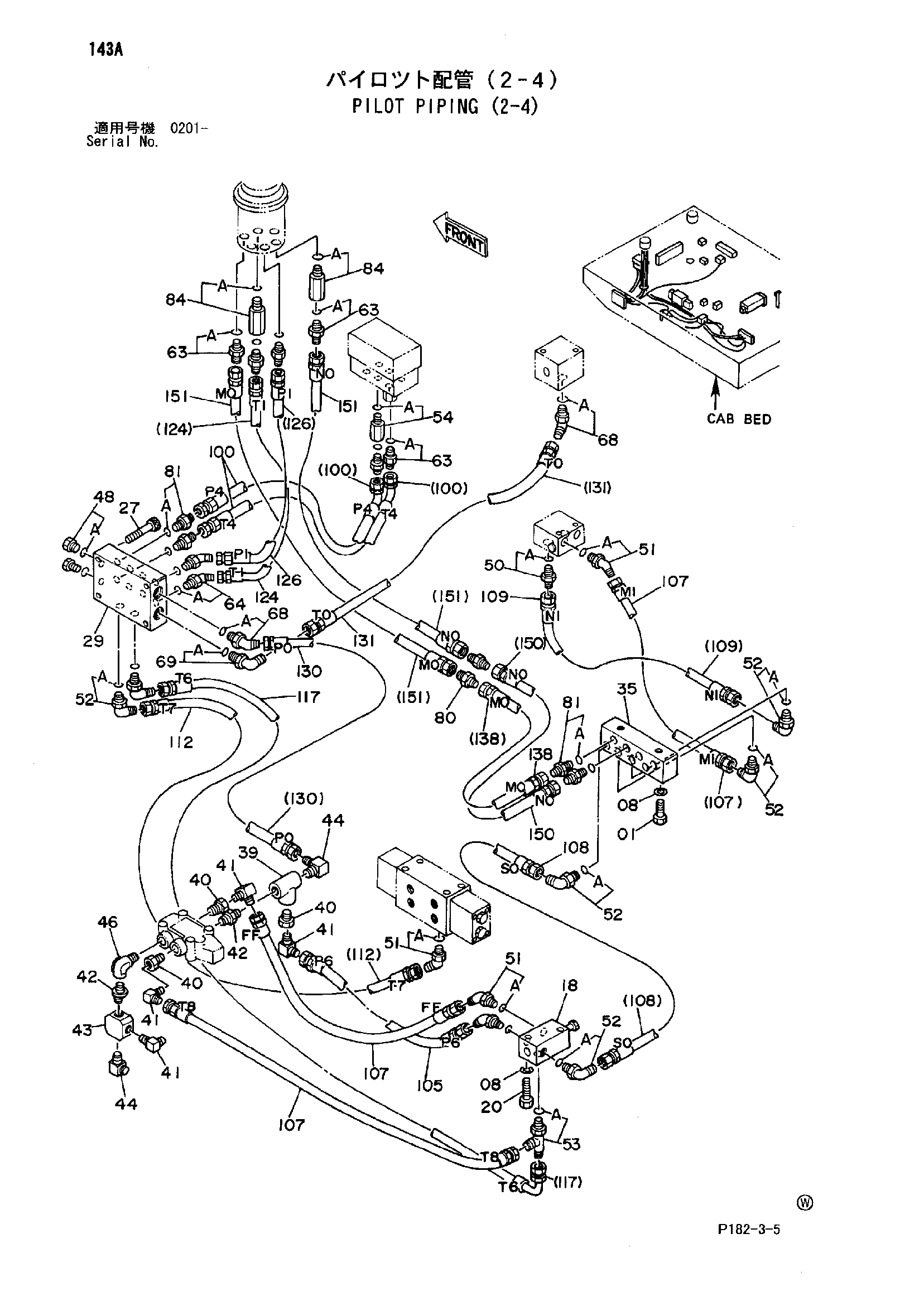

Заводская схема «Пилотные гидролинии (2-4)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901020 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 4 |
| 18 | 4187565 | Клапан | 1 |
| 20 | J901065 | Болт | 2 |
| 27 | M341050 | Болт с внутренним шестигранником | 4 |
| 29 | 2022612 | Коллектор | 1 |
| 35 | 2022611 | Коллектор | 1 |
| 39 | 94-0662 | Тройник | 1 |
| 40 | 94-1608 | Переходник | 3 |
| 41 | 94-1401 | Угловой штуцер | 4 |
| 42 | 94-1703 | Адаптер | 2 |
| 43 | 4041022 | Крестовина | 1 |
| 44 | 94-1403 | Угловой штуцер | 2 |
| 46 | 94-0632 | Угловой штуцер | 1 |
| 48 | 4092534 | Пробка | 2 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4042030 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4108100 | Угловой штуцер | 4 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4112300 | Угловой штуцер | 6 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4187557 | Штуцер трубки | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4202564 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4042031 | Адаптер | 6 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4095133 | Угловой штуцер | 2 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4081336 | Угловой штуцер | 2 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
| 69 | 4037760 | Угловой штуцер | 1 |
| 69A | 4506418 | Уплотнительное кольцо | 1 |
| 80 | 4151182 | Адаптер | 2 |
| 81 | 4160641 | Адаптер | 4 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 4202566 | Адаптер | 3 |
| 84A | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4204199 | Нейлоновый шланг | 2 |
| 105 | 4069767 | Шланг | 1 |
| 107 | 4022547 | Шланг | 3 |
| 108 | 4062815 | Шланг | 1 |
| 109 | 4022544 | Шланг | 1 |
| 112 | 4055174 | Шланг | 1 |
| 117 | 4022542 | Шланг | 1 |
| 124 | 4141394 | Шланг | 1 |
| 126 | 4158049 | Шланг | 1 |
| 130 | 4067526 | Шланг | 1 |
| 131 | 4138009 | Шланг | 1 |
| 138 | 4123225 | Нейлоновый шланг | 1 |
| 150 | 4125572 | Нейлоновый шланг | 1 |
| 151 | 4123224 | Нейлоновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
