HYD. трубопроводы (кондиционер): 2 — HITACHI EX1800

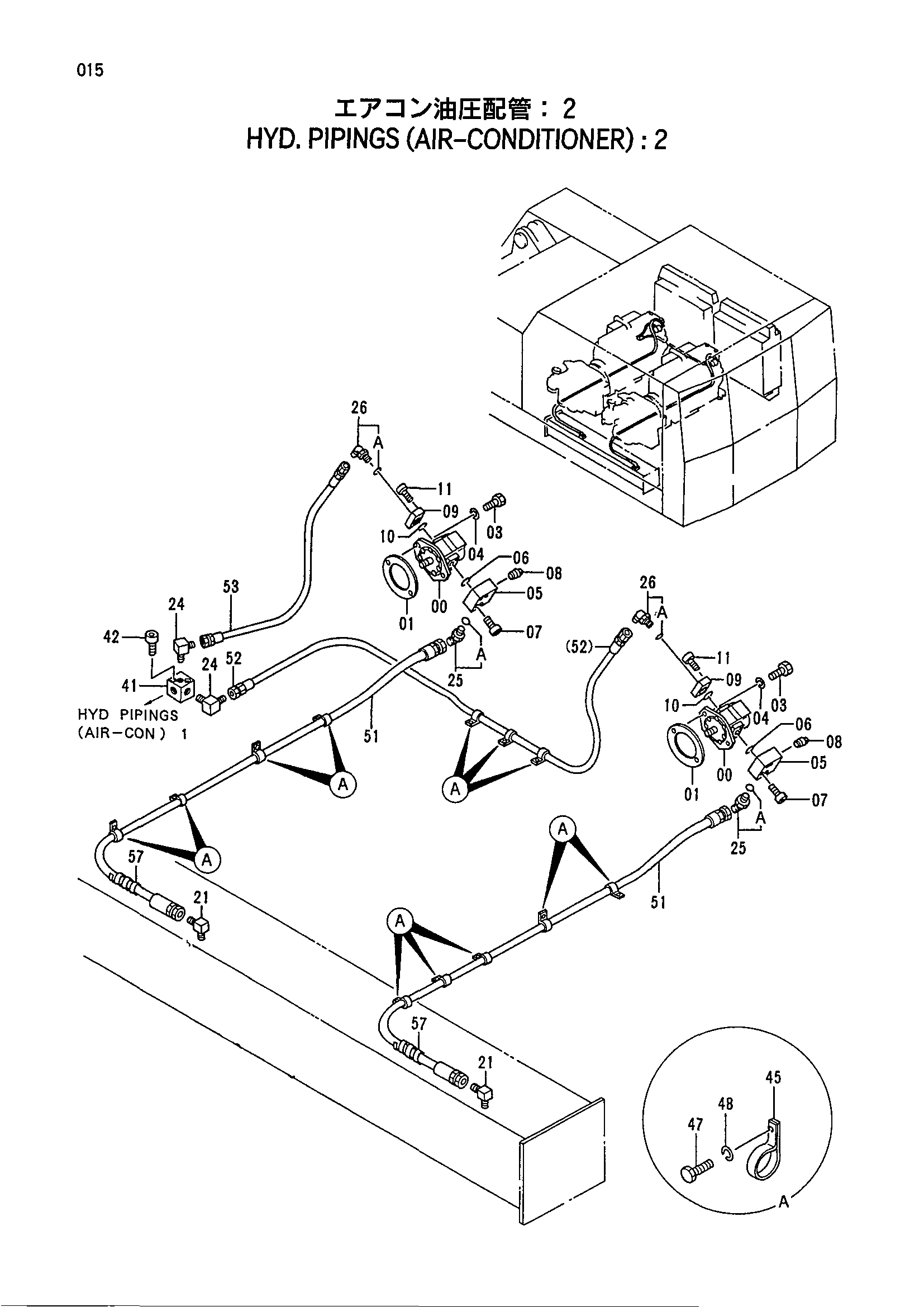

Заводская схема «HYD. трубопроводы (кондиционер): 2» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4287340 | Шестерённый насос | 2 |
| 01 | 4288809 | Пластина | 2 |
| 03 | 4280338 | Болт | 4 |
| 04 | J21384 | Пружинная шайба | 4 |
| 05 | 2033897 | Блок | 2 |
| 06 | A811035 | Уплотнительное кольцо | 2 |
| 07 | M341065 | Болт с внутренним шестигранником | 8 |
| 08 | 94-2014 | Пробка | 2 |
| 09 | 4288044 | Блок | 2 |
| 10 | A811030 | Уплотнительное кольцо | 2 |
| 11 | M341025 | Болт с внутренним шестигранником | 8 |
| 21 | 94-1405 | Угловой штуцер | 2 |
| 24 | 94-1403 | Угловой штуцер | 2 |
| 25 | 4147627 | Угловой штуцер | 2 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4037760 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 3059207 | Блок | 1 |
| 42 | M341065 | Болт с внутренним шестигранником | 2 |
| 45 | 4193848 | Зажим | 12 |
| 47 | J901016 | Болт | 12 |
| 48 | A590910 | Пружинная шайба | 12 |
| 51 | 4299138 | Шланг | 2 |
| 52 | 4296051 | Шланг | 1 |
| 53 | 4269156 | Шланг | 1 |
| 57 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
