Топливный бак (верхний) — HITACHI EX1800

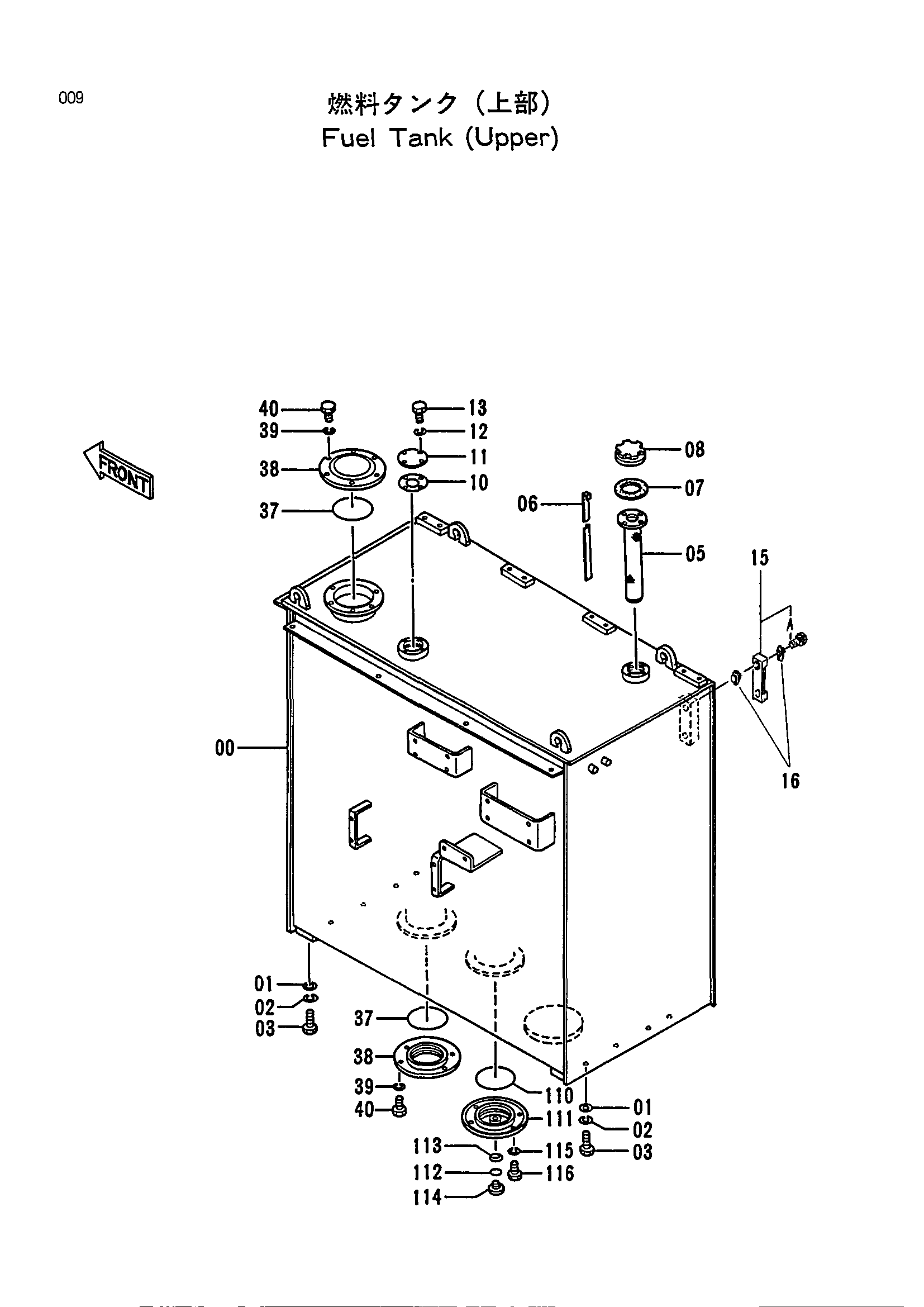

Заводская схема «Топливный бак (верхний)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8063291 | Топливный бак | 1 |
| 01 | A590120 | Плоская шайба | 10 |
| 02 | A590920 | Пружинная шайба | 10 |
| 03 | J912065 | Болт | 10 |
| 05 | 4188368 | Сетчатый фильтр | 1 |
| 06 | 1010139 | Указатель уровня | 1 |
| 07 | 4031285 | Манжета резиновый | 1 |
| 08 | 3502384 | Колпачок | 1 |
| 10 | 4184542 | Прокладка | 1 |
| 11 | 4187048 | Крышка | 1 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | J900816 | Болт | 4 |
| 15 | 8033923 | Указатель уровня | 1 |
| 15A | 4100967 | Болт | 2 |
| 16 | 449558 | Уплотнительная шайба | 4 |
| 37 | A810160 | Уплотнительное кольцо | 2 |
| 38 | 8023981 | Крышка | 2 |
| 39 | A590910 | Пружинная шайба | 12 |
| 40 | M111020 | Болт | 12 |
| 110 | A810160 | Уплотнительное кольцо | 1 |
| 111 | 8025366 | Крышка | 1 |
| 112 | 985582 | Уплотнительное кольцо | 1 |
| 113 | 453143 | Манжета резиновый | 1 |
| 114 | 4136483 | Пробка дренажный | 1 |
| 115 | A590910 | Пружинная шайба | 6 |
| 116 | M111020 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
