Кабина (2) — HITACHI EX1800

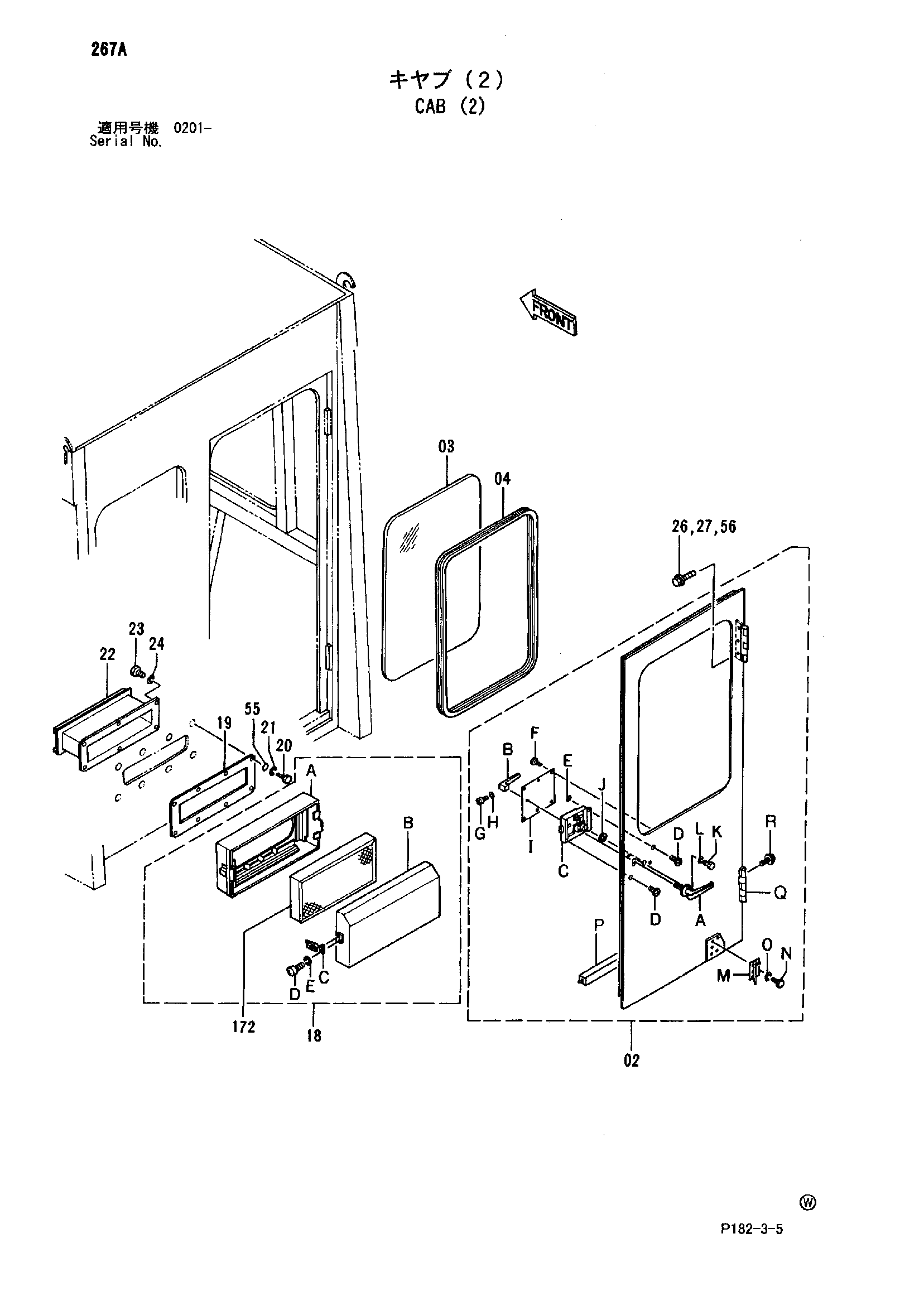

Заводская схема «Кабина (2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4287725 замена: 4335645 | Кабина в сборе | 1 | |
| 4335645 замена: 4336339 | Кабина в сборе | 1 | |
| 4336339 замена: 4350522 | Кабина в сборе | 1 | |
| 4350522 | Кабина в сборе | 1 | |
| 02 | 4290900 | Дверь | 1 |
| 02A | 4004134 | Рукоятка наружный | 1 |
| 02B | 4004135 | Рукоятка внутренний | 1 |
| 02C | 4290913 замена: 4367989 | Шпонка короб | 1 |
| 02C | 4367989 | Замок | 1 |
| 02D | J680516 | Винт с шайбой | 4 |
| 02E | M500504 | Гайка | 2 |
| 02F | J680512 | Винт с шайбой | 6 |
| 02G | M430516 | Винт | 1 |
| 02H | M500504 | Гайка | 1 |
| 02I | 4312574 | Крышка | 1 |
| 02J | 4312575 | Резиновая втулка | 1 |
| 02K | M470516 | Винт | 2 |
| 02L | 4312576 | Шайба | 2 |
| 02M | 4312577 | Замок | 1 |
| 02N | M470416 | Винт | 6 |
| 02O | 4312578 | Шайба | 6 |
| 02P | 4378410 | Резиновая прокладка | 1 |
| 02Q | 4425372 | Хинги | 2 |
| 02R | J011025 | Болт с шайбой | 6 |
| 03 | 4209082 | Стекло | 1 |
| 04 | 4237966 | Резиновый H | 1 |
| 18 | 4253997 | Крышка | 1 |
| 18A | 4253998 | Держатель | 1 |
| 18B | 4253999 | Крышка | 1 |
| 18C | 4254200 | Замок | 2 |
| 18D | M430310 | Винт | 8 |
| 18E | A590903 | Пружинная шайба | 8 |
| 19 | 4249810 | Манжета | 1 |
| 20 | J900820 | Болт | 8 |
| 21 | A590908 | Пружинная шайба | 8 |
| 22 | 4292920 | Воздуховод | 1 |
| 23 | J870816 | Болт | 6 |
| 24 | J251008 | Пружинная шайба | 6 |
| 26 | M111025 | Болт | 6 |
| 26 | J021025 | Болт с шайбой | 6 |
| 27 | A590910 | Пружинная шайба | 6 |
| 55 | A590108 | Плоская шайба | 8 |
| 56 | A590110 | Плоская шайба | 6 |
| 172 | 4206637 | Фильтр воздушный (STD.) | 1 |
| 172 | 4297751 | Фильтр воздушный (спекиал) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
