Гидроцилиндр (управление двигателем) — HITACHI EX1800

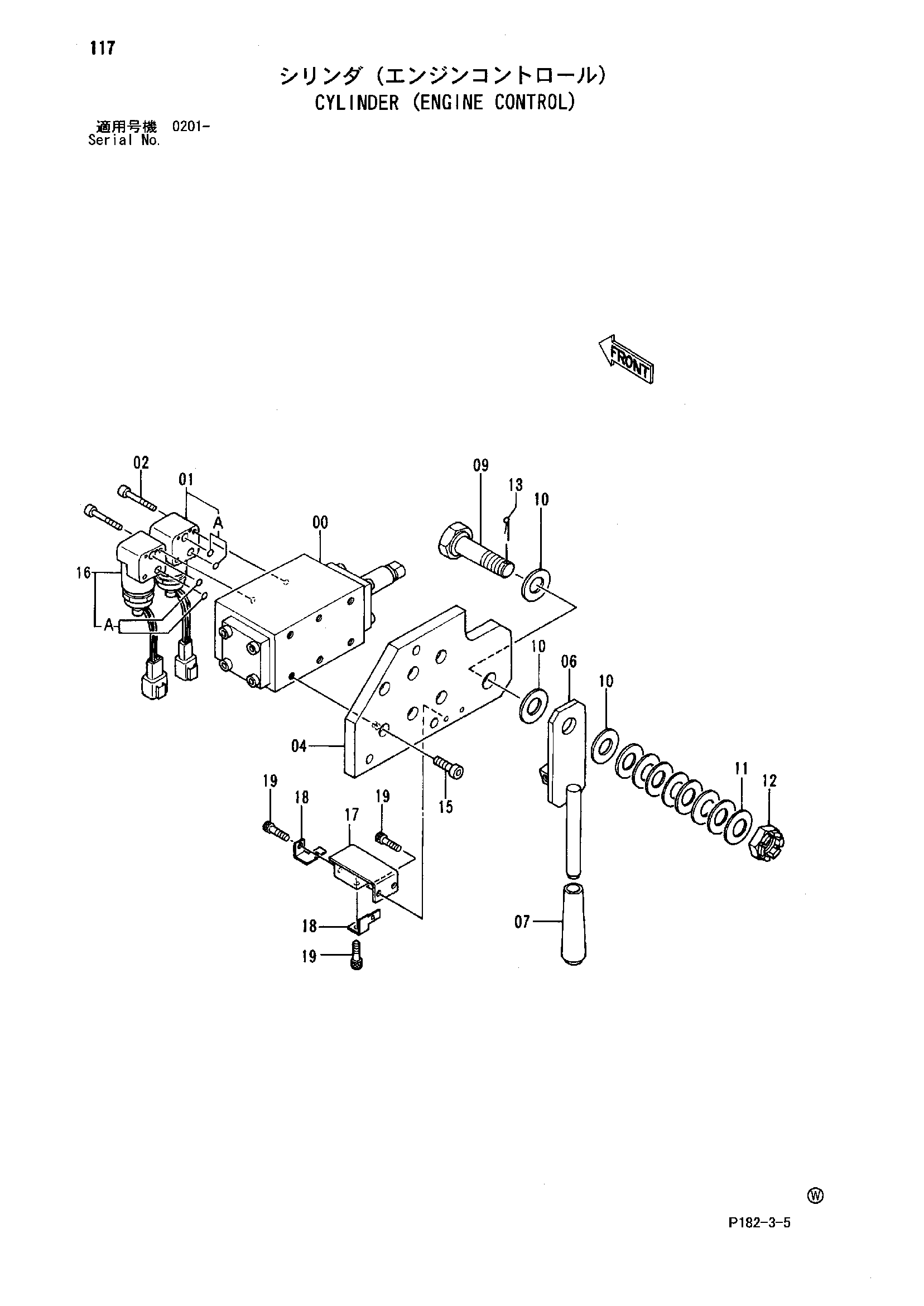

Заводская схема «Гидроцилиндр (управление двигателем)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9066558 | Гидроцилиндр (двигатель контро | 2 | |
| 9127611 | Гидроцилиндр (двигатель контро | 2 | |
| 00 | 9089350 замена: 9121714 | Гидроцилиндр. (E) | 1 |
| 00 | 9121714 | Гидроцилиндр. (E) | 1 |
| 01 | 4144862 | Электромагнитный клапан | 1 |
| 01 | 4286172 | Электромагнитный клапан | 1 |
| 01A | 4309501 | Уплотнительное кольцо | 2 |
| 02 | M340436 | Болт с внутренним шестигранником | 4 |
| 04 | 4195297 | Кронштейн | 1 |
| 04 | 4336652 | Кронштейн | 1 |
| 06 | 9726473 | Рычаг | 1 |
| 07 | 4122424 | Рукоятка | 1 |
| 09 | 4184859 | Болт | 1 |
| 10 | A590118 | Шайба | 3 |
| 11 | 4186798 | Пружина диск | 8 |
| 12 | M641821 | Корончатая гайка | 1 |
| 13 | A764036 | Шплинт | 1 |
| 15 | M340820 | Болт с внутренним шестигранником | 6 |
| 16 | 4144862 | Электромагнитный клапан | 1 |
| 16 | 4286173 | Электромагнитный клапан | 1 |
| 16A | 4309501 | Уплотнительное кольцо | 2 |
| 17 | 9742636 | Кронштейн | 1 |
| 18 | 4252767 | Кронштейн | 2 |
| 19 | M340610 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
