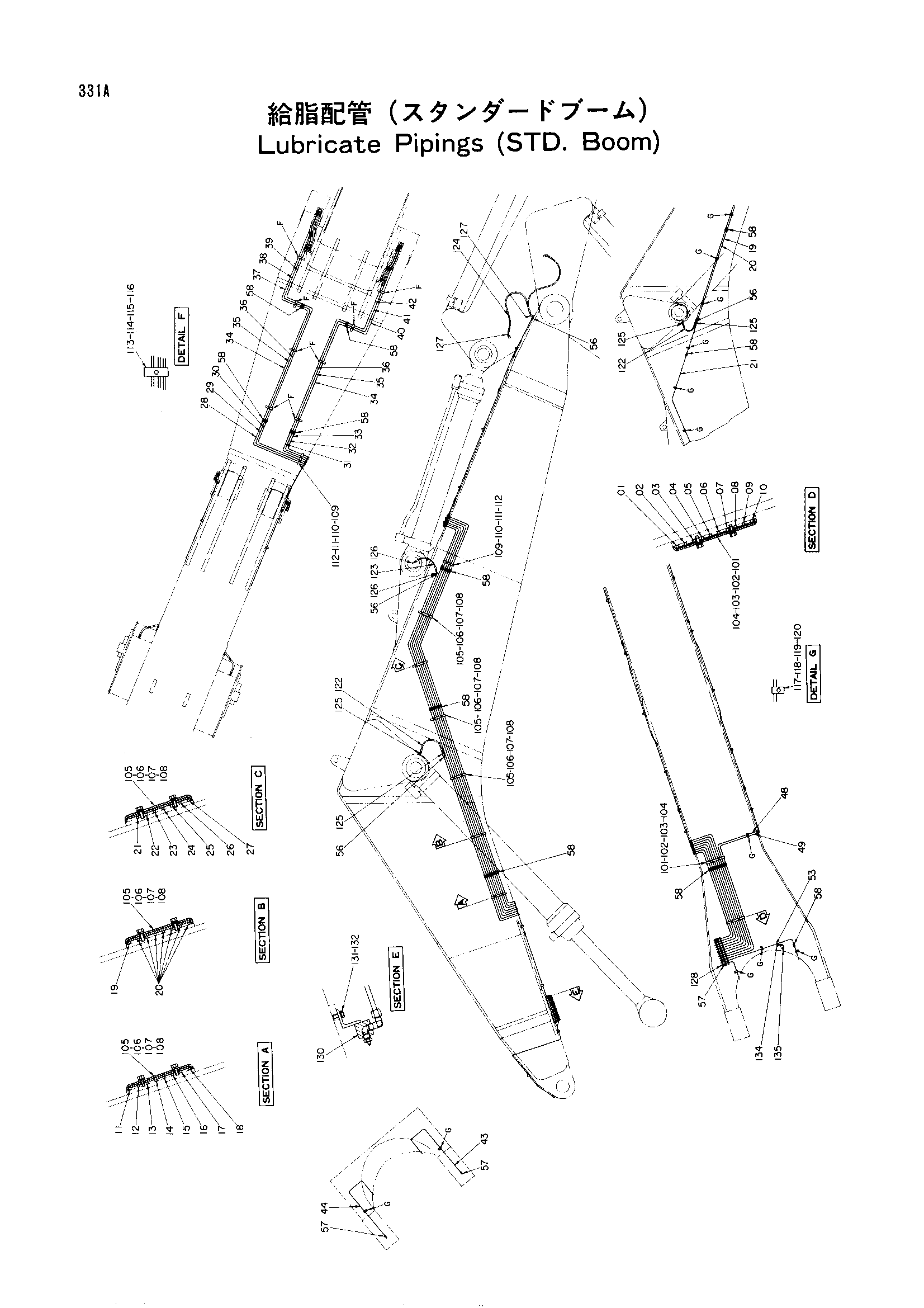

Смазка трубопроводы (STD. стрела) — HITACHI EX1800

Заводская схема «Смазка трубопроводы (STD. стрела)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4238844	Трубка	1
02	4238845	Трубка	1
03	4238846	Трубка	1
04	4238847	Трубка	1
05	4238848	Трубка	1
06	4238849	Трубка	1
07	4198739	Трубка	1
08	4198740	Трубка	1
09	4198741	Трубка	1
10	4198742	Трубка	1
11	4198743	Трубка	1
12	4198744	Трубка	1
13	4198745	Трубка	1
14	4198746	Трубка	1
15	4198747	Трубка	1
16	4198748	Трубка	1
17	4198749	Трубка	1
18	4198750	Трубка	1
19	4238850	Трубка	2
20	4238851	Трубка	8
21	4238852	Трубка	2
22	4238853	Трубка	1
23	4238854	Трубка	1
24	4238855	Трубка	1
25	4238856	Трубка	1
26	4238857	Трубка	1
27	4238858	Трубка	1
28	4238859	Трубка	1
29	4238860	Трубка	1
30	4238861	Трубка	1
31	4238862	Трубка	1
32	4238863	Трубка	1
33	4238864	Трубка	1
34	4238865	Трубка	2
35	4238866	Трубка	2
36	4238867	Трубка	2
37	4238868	Трубка	1
38	4238869	Трубка	1
39	4238870	Трубка	1
40	4238871	Трубка	1
41	4238872	Трубка	1
42	4238873	Трубка	1
43	4238874	Трубка	1
44	4238875	Трубка	1
48	4198751	Трубка	1
49	4198752	Трубка	1
53	4199320	Трубка	1
56	4130169	Штуцер трубки	10
57	4130175	Штуцер трубки	14
58	4130192	Штуцер трубки	47
101	4100029	Хомут	2
102	4100031	Резиновая прокладка	2
103	J901228	Болт	4
104	A590912	Пружинная шайба	4
105	4100028	Хомут	6
106	4100030	Резиновая прокладка	6
107	J901228	Болт	12
108	A590912	Пружинная шайба	12
109	4238996	Хомут	2
110	4116125	Резиновая прокладка	2
111	J901228	Болт	4
112	A590912	Пружинная шайба	4
113	4032158	Хомут	8
114	4032159	Резиновая прокладка	8
115	J901228	Болт	8
116	A590912	Пружинная шайба	8
117	4032160	Хомут	12
118	4032161	Резиновая прокладка	12
119	J901228	Болт	12
120	A590912	Пружинная шайба	12
122	4067521	Шланг	2
123	4157945	Шланг	2
124	4054353	Шланг	6
125	94-1301	Адаптер	4
126	94-1401	Угловой штуцер	4
127	94-1501	Угловой штуцер	12
128	J75482	Штуцер	12
130	8044279	Блок	1
131	J900818	Болт	6
132	A590908	Пружинная шайба	6
134	94-2023	Пробка	1
135	94-2025	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
