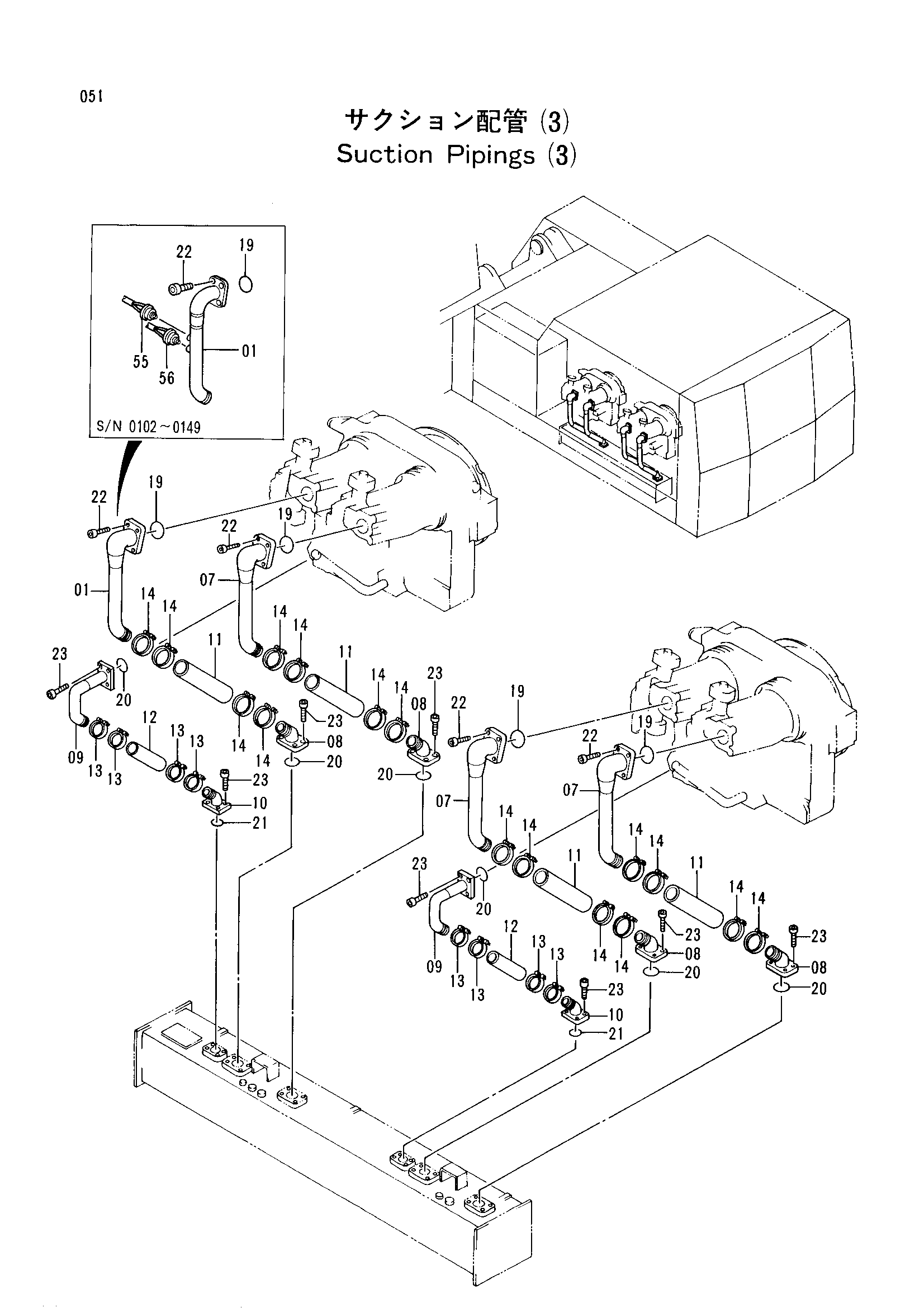

Всасывание трубопроводы (3) — HITACHI EX1800
Заводская схема «Всасывание трубопроводы (3)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8034220 | Трубка | 1 |
| 01 | 8039914 замена: 8046327 | Трубка | 1 |
| 01 | 8046327 | Трубка | 1 |
| 07 | 8034220 | Трубка | 3 |
| 08 | 9724254 | Трубка | 4 |
| 09 | 8034221 | Трубка | 2 |
| 10 | 9724253 | Трубка | 2 |
| 11 | 4120312 | Резиновый шланг | 4 |
| 12 | 4059333 | Шланг | 2 |
| 13 | 4156850 замена: 4263764 | Хомут шланга | 8 |
| 13 | 4263764 | Хомут шланга | 8 |
| 14 | 4152704 замена: 4263765 | Хомут шланга | 16 |
| 14 | 4263765 | Хомут шланга | 16 |
| 19 | 4153546 | Уплотнительное кольцо | 4 |
| 19 | A811100 замена: 4153546 | Уплотнительное кольцо | 4 |
| 20 | 4153541 | Уплотнительное кольцо | 6 |
| 20 | A811075 замена: 4153541 | Уплотнительное кольцо | 6 |
| 21 | 4153538 | Уплотнительное кольцо | 2 |
| 21 | A811060 замена: 4153538 | Уплотнительное кольцо | 2 |
| 22 | M341645 | Болт с внутренним шестигранником | 16 |
| 23 | M341236 | Болт с внутренним шестигранником | 32 |
| 55 | 4189568 | Выключатель термостатический(HYD. масляный) | 1 |
| 56 | 4189569 | Выключатель термостатический(HYD. масляный) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
