Воздушный осушитель (2) — HITACHI EX1800

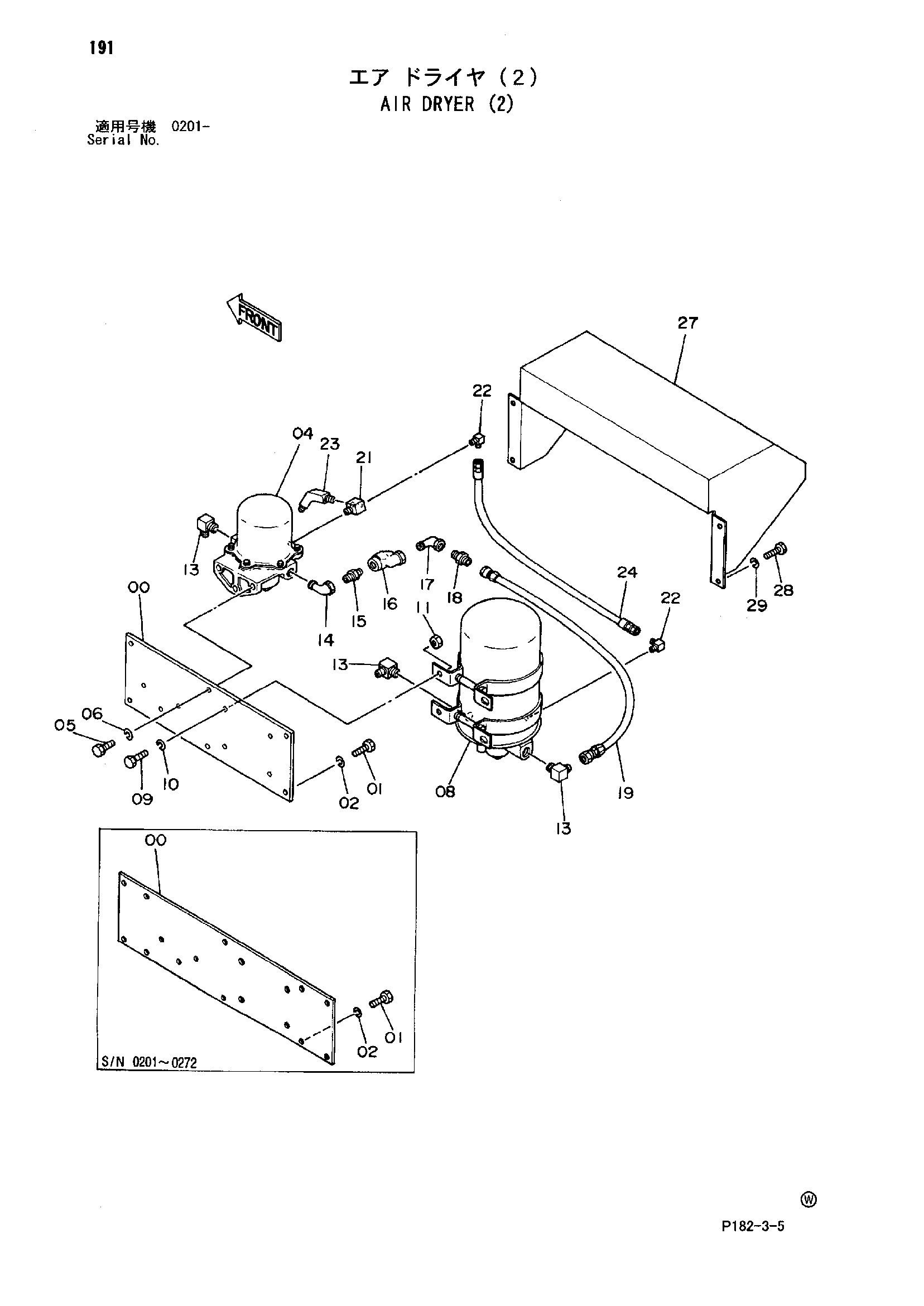

Заводская схема «Воздушный осушитель (2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286030 | Пластина | 1 |
| 00 | 4337131 | Пластина | 1 |
| 01 | J901020 | Болт | 6 |
| 02 | A590910 | Пружинная шайба | 6 |
| 04 | 4285396 замена: 4600873 | Сепаратор | 1 |
| 04 | 4600873 | Сепаратор | 1 |
| 05 | J901020 | Болт | 3 |
| 06 | A590910 | Пружинная шайба | 3 |
| 08 | 4285395 | Осушитель воздушный | 1 |
| 09 | J901028 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | J950010 | Гайка | 4 |
| 13 | 94-1403 | Угловой штуцер | 3 |
| 14 | 94-0648 | Угловой штуцер | 1 |
| 15 | 94-1902 | Адаптер | 1 |
| 16 | 986953 | Обратный клапан | 1 |
| 17 | 94-0647 | Угловой штуцер | 1 |
| 18 | 4223383 | Адаптер | 1 |
| 19 | 4285686 | Воздушный шланг | 1 |
| 21 | 4119004 замена: 4303781 | Тройник | 1 |
| 21 | 4303781 | Тройник | 1 |
| 22 | 94-1401 | Угловой штуцер | 2 |
| 23 | 94-1501 | Угловой штуцер | 1 |
| 24 | 4149521 | Шланг | 1 |
| 27 | 8052332 | Крышка | 1 |
| 28 | J901014 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
