Электрооборудование(1) — HITACHI EX1800

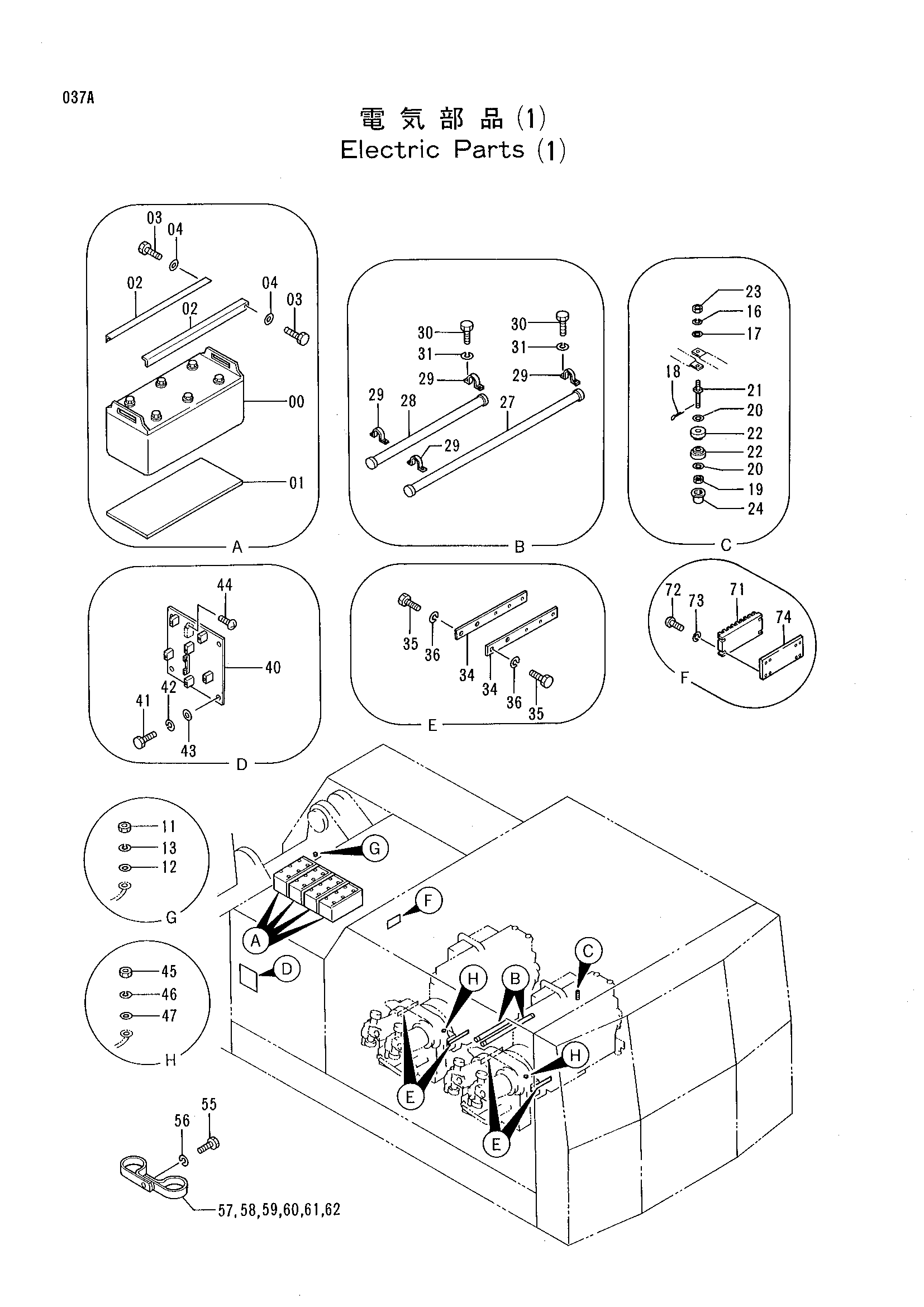

Заводская схема «Электрооборудование(1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4237922 | Аккумулятор(MF) | 4 |
| 01 | 4155248 | Воод | 4 |
| 02 | 4060592 | Держатель | 8 |
| 03 | 4060593 | Болт | 16 |
| 04 | A590106 | Пружинная шайба | 16 |
| 11 | J950010 | Гайка | 1 |
| 12 | A590110 | Шайба | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
| 16 | A590910 | Пружинная шайба | 1 |
| 17 | A590110 | Шайба | 1 |
| 18 | A764028 | Шплинт | 1 |
| 19 | M631619 | Корончатая гайка | 1 |
| 20 | 4114405 | Шайба | 2 |
| 21 | 4188186 | Болт | 1 |
| 22 | 4155145 | Коллер | 2 |
| 23 | J950010 | Гайка | 1 |
| 24 | 4158607 | Колпачок | 1 |
| 27 | 4217298 | Трубка | 1 |
| 28 | 4217299 | Трубка | 1 |
| 29 | 4189192 | Хомут трубки | 4 |
| 30 | J900610 | Болт | 8 |
| 31 | A590906 | Пружинная шайба | 8 |
| 34 | 4202973 | Кронштейн | 4 |
| 35 | 4125131 | Болт | 8 |
| 36 | A590916 | Пружинная шайба | 8 |
| 40 | 8041072 | Пластина | 1 |
| 41 | J901020 | Болт | 4 |
| 42 | A590910 | Пружинная шайба | 4 |
| 43 | A590110 | Шайба | 4 |
| 44 | M430410 | Винт | 2 |
| 45 | J950010 | Гайка | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | A590110 | Шайба | 2 |
| 55 | J901016 | Болт | 140 |
| 56 | A590910 | Пружинная шайба | 140 |
| 57 | 4190261 | Зажим | 80 |
| 58 | 4190273 | Зажим | 30 |
| 59 | 4190274 | Зажим | 15 |
| 60 | 4190277 | Зажим | 50 |
| 61 | 4190264 | Зажим | 30 |
| 62 | 4190291 | Зажим | 20 |
| 71 | 4294074 | Клемма | 1 |
| 72 | M430420 | Винт | 4 |
| 73 | A590904 | Пружинная шайба | 4 |
| 74 | 4303127 | Клемма | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
