Управление короб (левый) — HITACHI EX1800

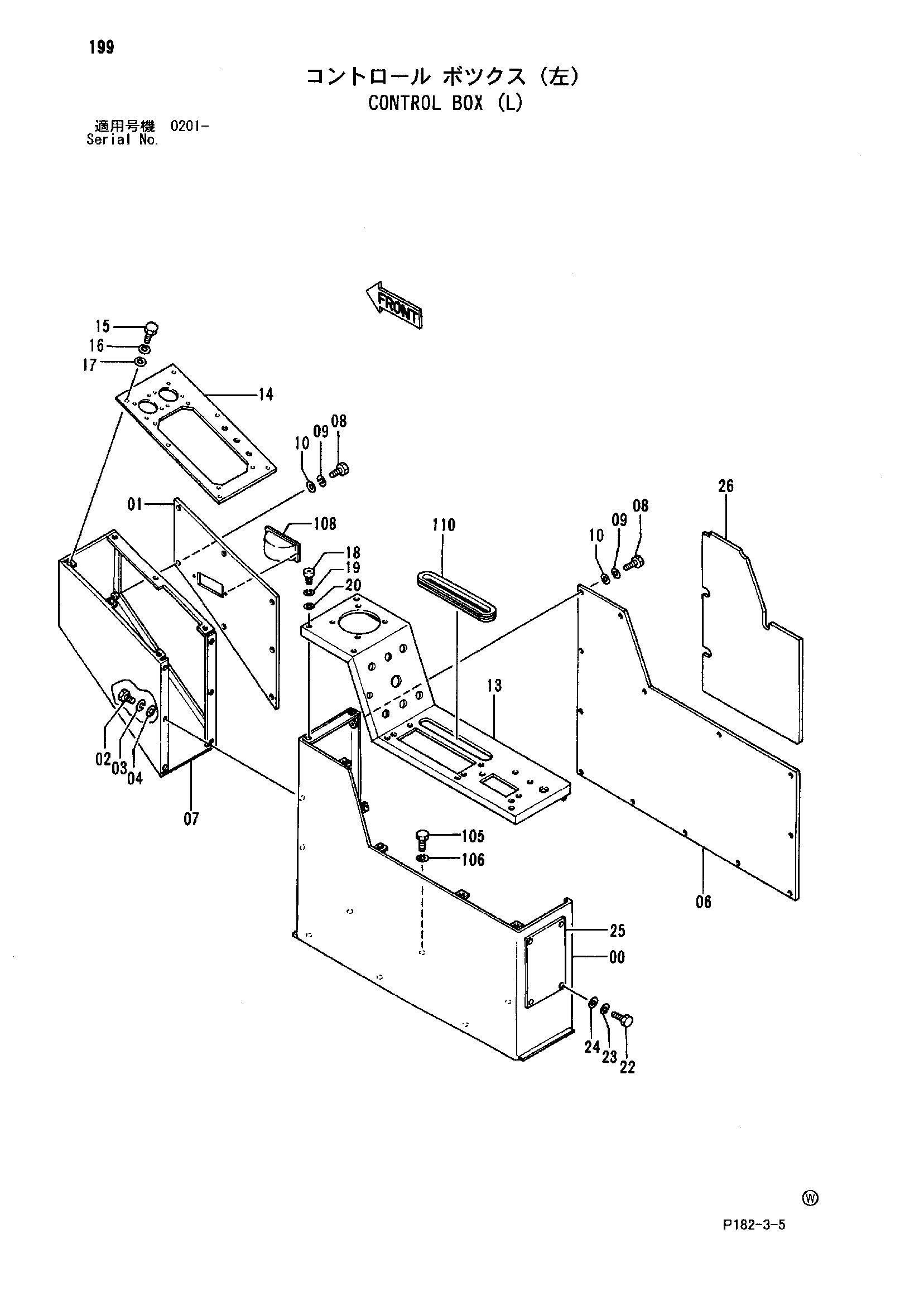

Заводская схема «Управление короб (левый)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-25 | 9108732 | Управление короб (левый) | 1 |
| 00 | 5001953 | Стойка | 1 |
| 01 | 3036368 | Крышка | 1 |
| 02 | J870614 | Болт | 6 |
| 03 | J251006 | Пружинная шайба | 6 |
| 04 | J250006 | Плоская шайба | 6 |
| 06 | 1010525 | Крышка | 1 |
| 07 | 6012447 | Стойка | 1 |
| 08 | J870614 | Болт | 20 |
| 09 | J251006 | Пружинная шайба | 20 |
| 10 | J250006 | Плоская шайба | 20 |
| 13 | 6011633 | Панель | 1 |
| 14 | 7025382 | Панель | 1 |
| 15 | J850514 | Винт | 6 |
| 16 | J251005 | Пружинная шайба | 6 |
| 17 | J250005 | Плоская шайба | 6 |
| 18 | J850614 | Винт | 7 |
| 19 | J251006 | Пружинная шайба | 7 |
| 20 | J250006 | Плоская шайба | 7 |
| 22 | J850614 | Винт | 4 |
| 23 | J251006 | Пружинная шайба | 4 |
| 24 | J250006 | Плоская шайба | 4 |
| 25 | 4260575 | Пластина | 1 |
| 26 | 3049937 | Крышка | 1 |
| 105 | J901030 | Болт | 6 |
| 106 | A590910 | Пружинная шайба | 6 |
| 108 | 4089068 | Трай | 1 |
| 110 | 4186353 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
