Погрузчик ковш 10.3 — HITACHI EX1800

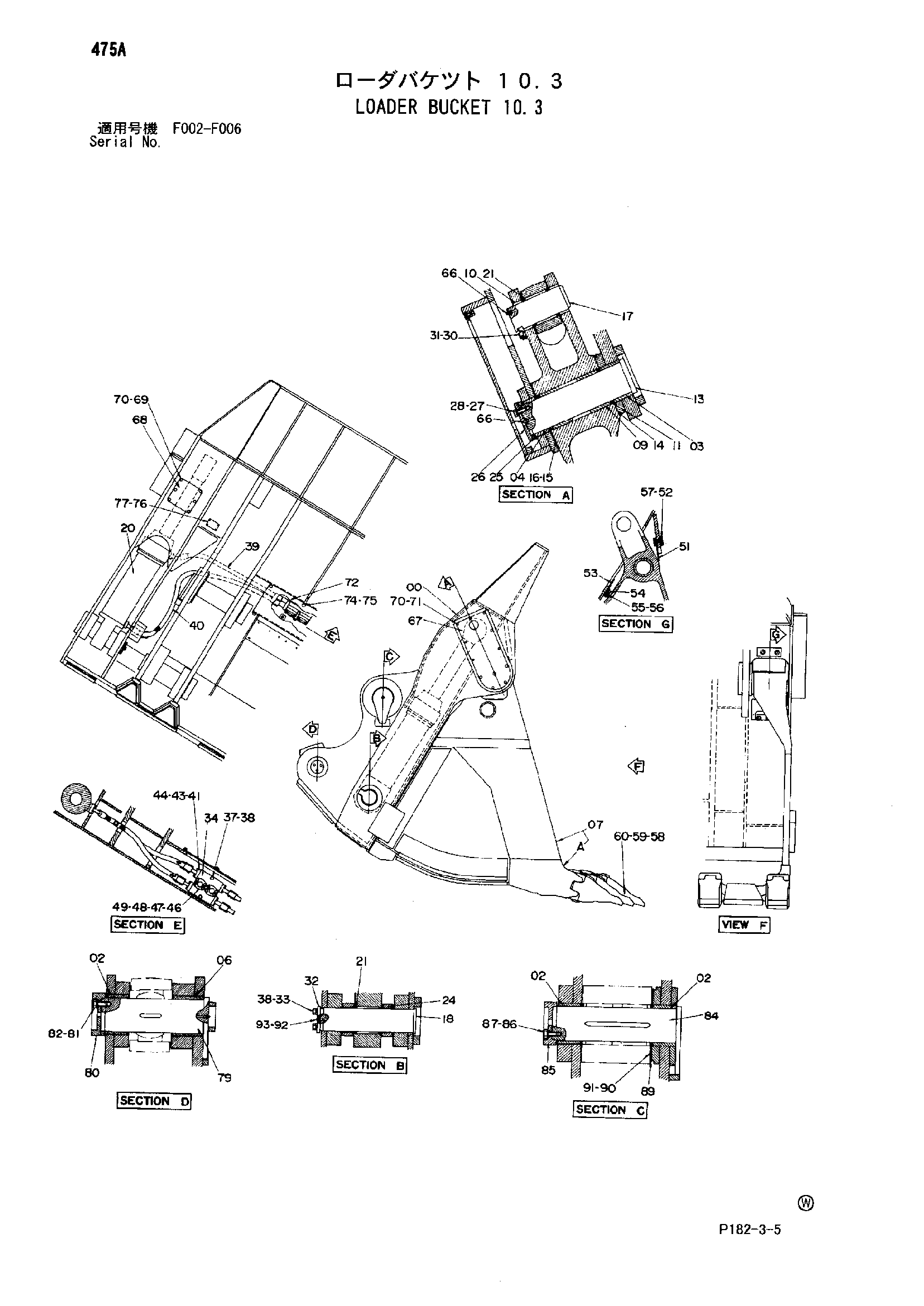

Заводская схема «Погрузчик ковш 10.3» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9078194	Ковш погрузчик 10.3	1
00	5001782	Ковш задний	1
02	4175511	Втулка	6
03	4179932	Втулка	2
04	4179933	Втулка	2
06	4175218	Втулка	2
07	6007472	Ковш передний	1
07A	4179919	LIP	1
09	4179932	Втулка	4
10	4179931	Втулка	4
11	4129730	Пылезащитное уплотнение	4
13	8033777	Палец	2
14	4182052	Уплотнительное кольцо	2
15	4179935	Регулировочная шайба 1.6mm	2
16	4179936	Регулировочная шайба 2.3mm	2
17	3033617	Палец	2
18	8038184	Палец	2
20	4179441	Гидроцилиндр разгрузка	2
21	4085479	Пылезащитное уплотнение	8
24	4182079	Проставка	4
25	4084011	Проставка	2
26	4179930	Пластина	2
27	J901645	Болт	6
28	A590916	Пружинная шайба	6
30	4179923	Стопорная пластина	2
31	M342032	Болт с внутренним шестигранником	4
32	4179925	Пластина	2
33	J901635	Болт	4
34	4216814	Клапан словретур	1
37	J901680	Болт	2
38	A590916	Пружинная шайба	6
39	4197760	Шланг	2
40	4197759	Шланг	2
41	966993	Уплотнительное кольцо	8
43	4085560	Разъёмный фланец	16
44	M341240	Болт с внутренним шестигранником	32
46	4100933	Крышка	2
47	4510169	Уплотнительное кольцо	2
48	4075854	Разъёмный фланец	4
49	M341656	Болт с внутренним шестигранником	8
51	9723918	Резиновая прокладка	2
52	J901665	Болт	4
53	4179928	Резиновая прокладка	2
54	4179924	Пластина	2
55	J901228	Болт	6
56	A590412	Шайба тонгуед	6
57	A590916	Пружинная шайба	4
58	4179918	Коронка зуба	6
58	4236327	Коронка зуба	6
59	4179921	Резиновый фиксатор	6
60	4179920	Стопорный палец	6
66	J75482	Штуцер	6
67	3033736	Крышка	2
68	4180662	Крышка	2
69	J901228	Болт	12
70	A590912	Пружинная шайба	34
71	J901222	Болт	22
72	3039956	Крышка	1
74	J901635	Болт	5
75	A590916	Пружинная шайба	5
76	4209534	Информационная табличка	1
77	M492564	Приводной винт	4
79	8032969	Палец	2
80	4175468	Ограничитель	2
81	J912045	Болт	6
82	A590920	Пружинная шайба	6
84	8040855	Палец	2
85	4175468	Ограничитель	2
86	J912045	Болт	6
87	A590920	Пружинная шайба	6
89	4182053	Уплотнительное кольцо	2
90	4179938	Регулировочная шайба 1.6mm	2
91	4179937	Регулировочная шайба 2.3mm	2
92	4085073	Адаптер	2
93	4066158	Штуцер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
