Поворот трубопроводы (1) — HITACHI EX1800

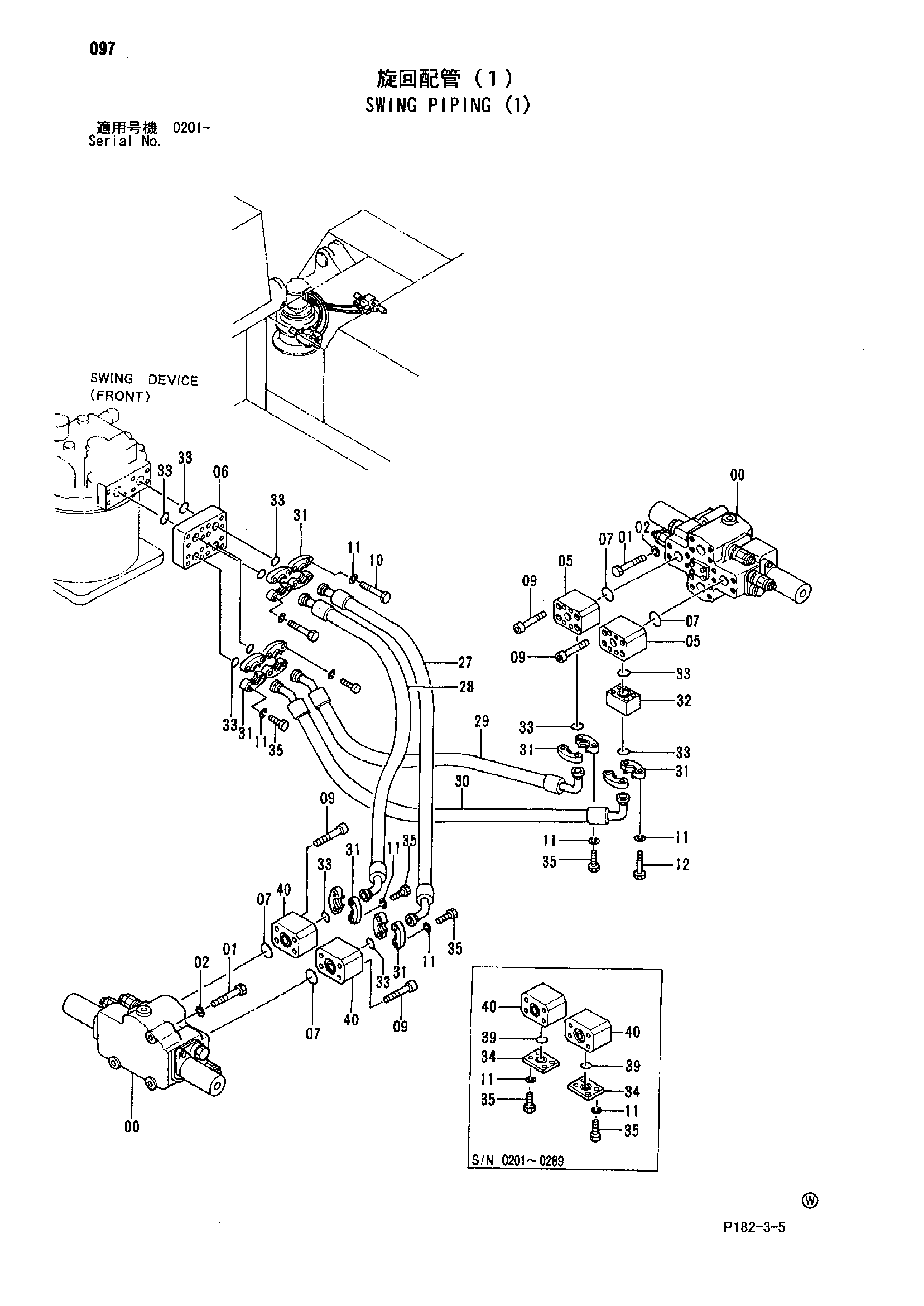

Заводская схема «Поворот трубопроводы (1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4288208 замена: 4292746 | Гидрораспределитель | 2 |
| 00 | 4292746 | Гидрораспределитель | 2 |
| 01 | J901602 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 05 | 3034287 | Блок | 2 |
| 06 | 4186441 | Блок | 1 |
| 07 | 4292386 | Уплотнительное кольцо | 4 |
| 09 | M341690 | Болт с внутренним шестигранником | 16 |
| 10 | J901290 | Болт | 8 |
| 11 | A590912 | Пружинная шайба | 40 |
| 11 | A590912 | Пружинная шайба | 32 |
| 12 | J901290 | Болт | 4 |
| 12 | J901201 | Болт | 4 |
| 27 | 4182621 | Шланг | 1 |
| 28 | 4182620 | Шланг | 1 |
| 29 | 4182628 | Шланг | 1 |
| 30 | 4239735 | Шланг | 1 |
| 31 | 4085560 | Разъёмный фланец | 16 |
| 32 | 3034288 замена: 3069204 | Фланец | 1 |
| 32 | 3069264 | Фланец | 1 |
| 33 | 4292382 | Уплотнительное кольцо | 11 |
| 34 | 4105000 | Крышка | 2 |
| 35 | J901240 | Болт | 28 |
| 35 | J901240 | Болт | 20 |
| 39 | 4292942 | Уплотнительное кольцо | 2 |
| 40 | 3034287 | Блок | 2 |
| 40 | 3071520 | Блок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
