Тормозной клапан — HITACHI EX1800

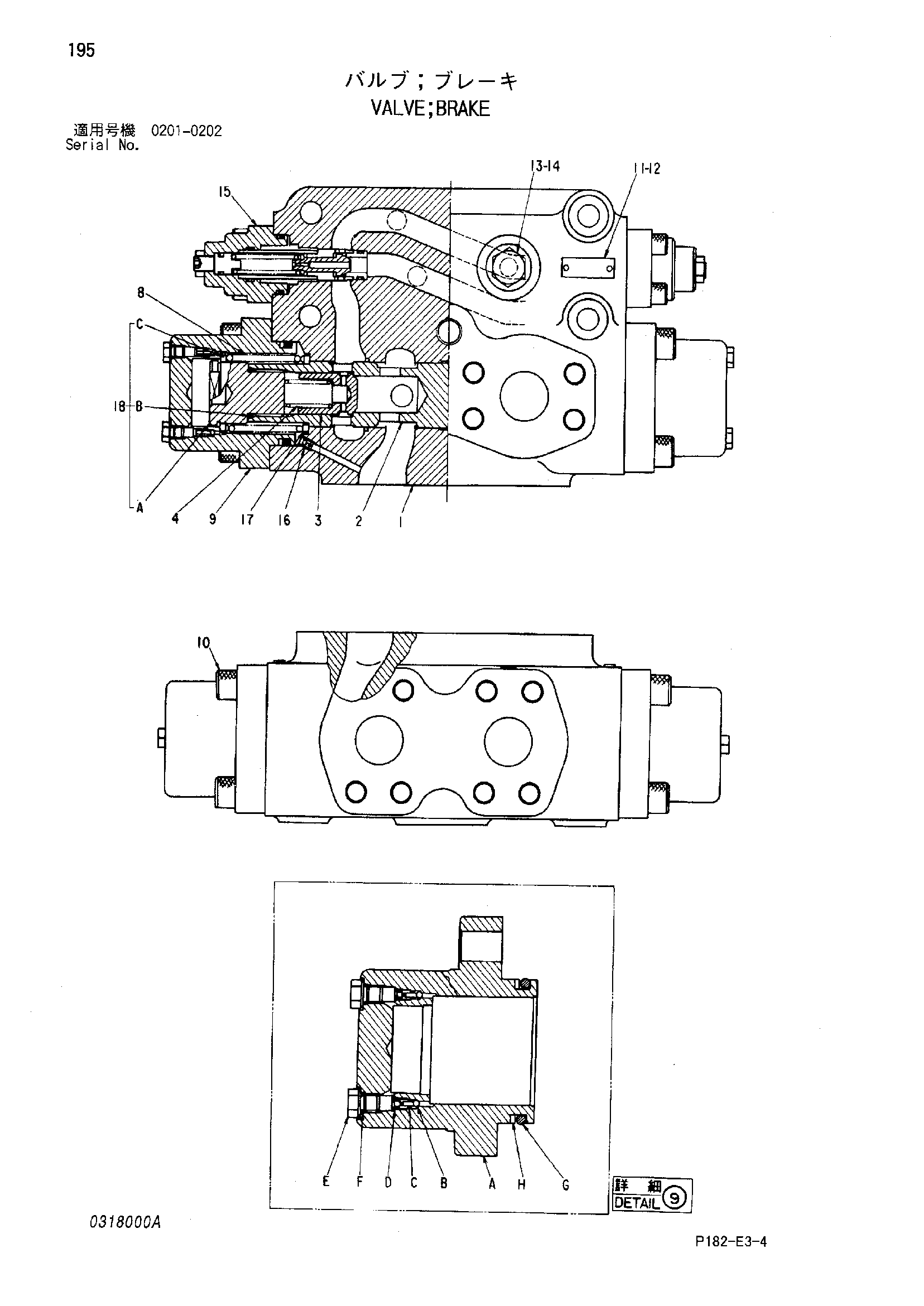

Заводская схема «Тормозной клапан» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4183918 | Тормозной клапан | 1 | |
| 3 | 0318001 замена: 0403205 | Обратный клапан | 2 |
| 3 | 0403205 | Обратный клапан | 2 |
| 4 | 0318002 замена: 0403206 | Пружина | 2 |
| 4 | 0403206 | Пружина | 2 |
| 8 | 0318005 замена: 0403209 | Пружина | 2 |
| 8 | 0403209 | Пружина | 2 |
| 9 | 0318006 замена: 0403210 | Колпачок в сборе | 2 |
| 9 | 0403210 | Колпачок в сборе | 2 |
| 9F | 4506408 | Уплотнительное кольцо | 2 |
| 9G | 4098435 | Уплотнительное кольцо | 1 |
| 9H | 4075674 | Опорное кольцо | 1 |
| 10 | 0288608 | Опорное кольцо | 8 |
| 13 | 0318007 замена: 0352217 | Пробка | 3 |
| 13 | 0352217 | Пробка | 3 |
| 14 | 4506418 | Уплотнительное кольцо | 3 |
| 15 | 4210698 | Предохранительный клапан | 2 |
| 16 | 0318008 замена: 0403211 | Дроссель | 2 |
| 16 | 0403211 | Дроссель | 2 |
| 17 | 0318009 замена: 0403212 | Седло пружины | 2 |
| 17 | 0403212 | Седло пружины | 2 |
| 18 | 0403213 | Пробка комплект | 2 |
| 18A | 0318003 | Пробка | 2 |
| 18B | 985098 | Уплотнительное кольцо | 2 |
| 18B | 4297382 | Уплотнительное кольцо | 2 |
| 18C | 0318004 | Седло пружины | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
