Кондиционер блок (2/3) — HITACHI EX1800

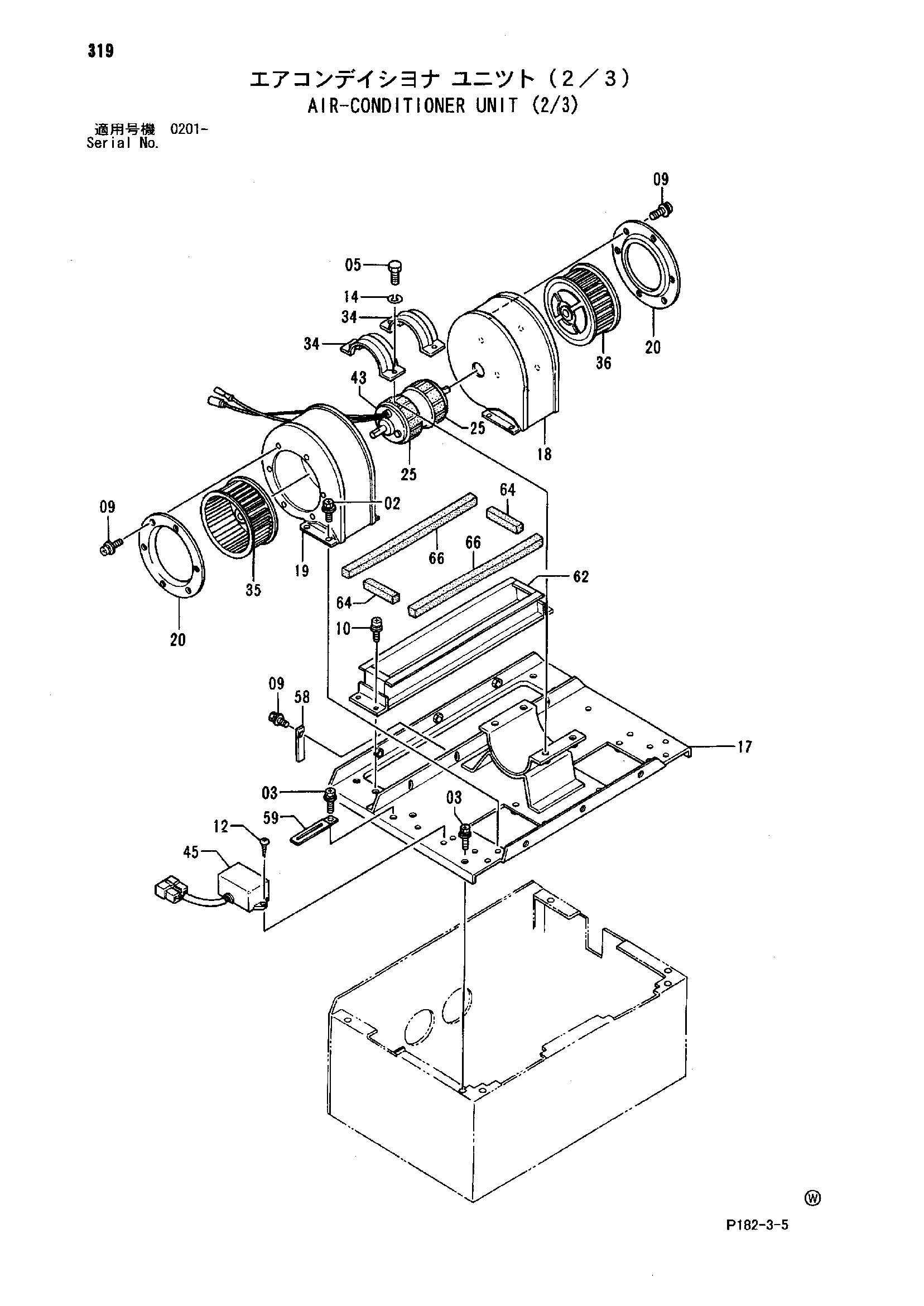

Заводская схема «Кондиционер блок (2/3)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4313869 | Болт | 8 |
| 03 | 4313870 | Болт | 7 |
| 05 | J900825 | Болт | 4 |
| 09 | J460408 | Винт | 13 |
| 12 | 4313882 | Винт | 2 |
| 14 | A590908 | Пружинная шайба | 4 |
| 17 | 4294270 | Корпус | 1 |
| 18 | 4241634 | Корпус | 1 |
| 19 | 4241635 | Корпус | 1 |
| 20 | 4241636 | Кольцо | 2 |
| 25 | 4241641 | Амортизатор | 2 |
| 34 | 4294278 | Кронштейн | 2 |
| 35 | 4241645 | Вентилятор | 1 |
| 36 | 4241646 | Вентилятор | 1 |
| 43 | 4207811 | Гидромотор | 1 |
| 45 | 4241667 | Амплифире | 1 |
| 58 | 4241665 | Хомут | 1 |
| 59 | 4241666 | Хомут | 1 |
| 62 | 4294285 | Фланец | 1 |
| 64 | 4294287 | Манжета | 2 |
| 66 | 4294289 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
