Трансмиссия радиатор трубопроводы (насос) — HITACHI EX1800

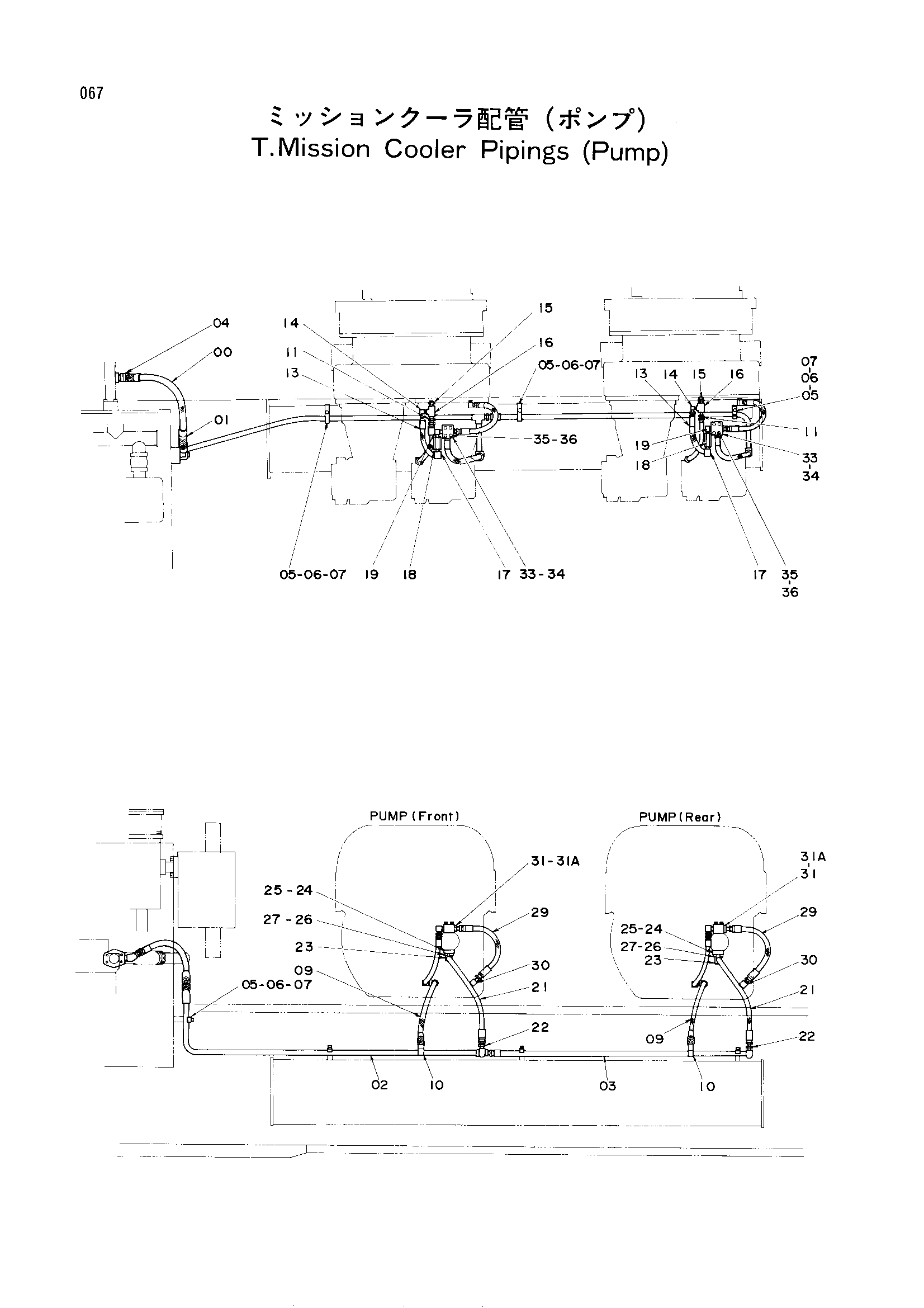

Заводская схема «Трансмиссия радиатор трубопроводы (насос)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200401 | Шланг | 1 |
| 01 | 94-1305 | Адаптер | 1 |
| 02 | 8038118 | Трубка | 1 |
| 03 | 9727432 | Трубка | 1 |
| 04 | 94-1505 | Угловой штуцер | 1 |
| 05 | 4200838 | Хомут трубки | 4 |
| 06 | J901265 | Болт | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 09 | 4512166 | Шланг | 2 |
| 10 | 94-1503 | Угловой штуцер | 2 |
| 11 | 94-1303 | Адаптер | 2 |
| 13 | 4067520 | Шланг | 2 |
| 14 | 94-1403 | Угловой штуцер | 2 |
| 15 | 94-1703 | Адаптер | 2 |
| 16 | 94-0662 | Тройник | 2 |
| 17 | 94-1403 | Угловой штуцер | 2 |
| 18 | 4163093 | Обратный клапан | 2 |
| 19 | 4174587 | Угловой штуцер | 2 |
| 21 | 4131530 | Шланг | 2 |
| 22 | 94-1304 | Адаптер | 2 |
| 23 | 94-1404 | Угловой штуцер | 2 |
| 24 | 4087158 | Фланец | 2 |
| 25 | A811035 | Уплотнительное кольцо | 2 |
| 26 | 19H2545 | Болт | 8 |
| 27 | A590910 | Пружинная шайба | 8 |
| 29 | 4098904 | Шланг | 2 |
| 30 | 94-1403 | Угловой штуцер | 2 |
| 31 | 4042032 | Адаптер | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 3037973 | Коллектор | 2 |
| 34 | A811025 | Уплотнительное кольцо | 2 |
| 35 | 19H1733 | Болт | 8 |
| 36 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
