Рукоять 4.0M в сборе — HITACHI EX1800

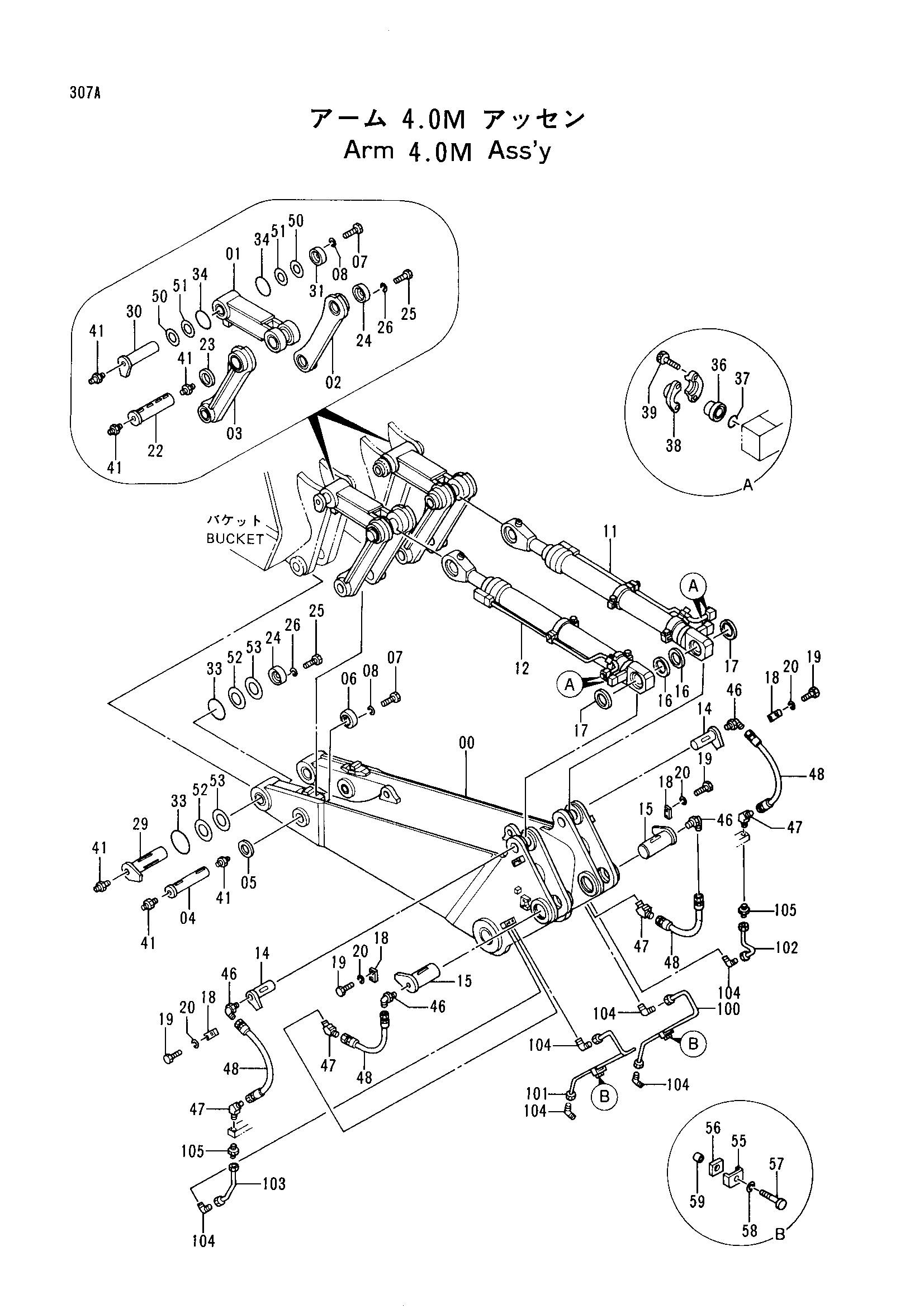

Заводская схема «Рукоять 4.0M в сборе» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072170 | Рукоять 4.0M<для детали: см. отдельный паге> | 1 |
| 01 | 9072171 | Тяга A<для детали: см. отдельный паге> | 2 |
| 02 | 9072172 | Тяга B (правый)<для детали: см. отдельный pag | 2 |
| 03 | 9072173 | Тяга B (левый)<для детали: см. отдельный pag | 2 |
| 04 | 3037450 | Палец | 2 |
| 05 | 4040930 | Шайба | 2 |
| 06 | 3015951 | Ограничитель | 2 |
| 07 | J901645 | Болт | 12 |
| 08 | A590916 | Пружинная шайба | 12 |
| 11 | 4199293 замена: 4286428 | Гидроцилиндр ковша (правый) | 1 |
| 11 | 4286428 | Гидроцилиндр ковша (правый) | 1 |
| 12 | 4205661 замена: 4286427 | Гидроцилиндр ковша (левый) | 1 |
| 12 | 4286427 | Гидроцилиндр ковша (левый) | 1 |
| 14 | 8037617 | Палец | 2 |
| 15 | 8037619 | Палец | 2 |
| 16 | 4198317 | Проставка | 2 |
| 17 | 4198319 | Проставка | 2 |
| 18 | 4179432 | Пластина | 4 |
| 19 | J912045 | Болт | 8 |
| 20 | A590920 | Пружинная шайба | 8 |
| 22 | 3037451 | Палец | 2 |
| 23 | 4136625 | Проставка | 2 |
| 24 | 4136627 | Ограничитель | 4 |
| 25 | J912050 | Болт | 16 |
| 26 | A590920 | Пружинная шайба | 16 |
| 29 | 8037620 | Палец | 2 |
| 30 | 8037621 | Палец | 2 |
| 30 | 8037621 | Палец | 2 |
| 30 | 8054991 | Палец | 2 |
| 30 | 8054991 | Палец | 2 |
| 30 | 8054991 | Палец | 2 |
| 31 | 3015952 | Ограничитель | 2 |
| 33 | 4136522 | Уплотнительное кольцо | 4 |
| 34 | 4102704 | Уплотнительное кольцо | 4 |
| 36 | 4100933 замена: 4204849 | Крышка | 4 |
| 36 | 4204849 | Крышка | 4 |
| 37 | 4510169 | Уплотнительное кольцо | 4 |
| 38 | 4075854 | Разъёмный фланец | 8 |
| 39 | M341650 | Болт с внутренним шестигранником | 16 |
| 41 | J75481 | Штуцер | 12 |
| 46 | 94-1401 | Угловой штуцер | 4 |
| 47 | 94-1301 | Адаптер | 4 |
| 48 | 4067521 | Шланг | 4 |
| 50 | 4199997 | Регулировочная шайба 1.0 | 2 |
| 51 | 4199998 | Регулировочная шайба 2.3 | 2 |
| 52 | 4199977 | Регулировочная шайба 1.0 | 2 |
| 53 | 4199978 | Регулировочная шайба 2.3 | 2 |
| 55 | 4032160 | Хомут | 2 |
| 55 | 4264321 | Хомут | 2 |
| 56 | 4032161 | Резиновая прокладка | 2 |
| 56 | 4261215 | Резиновая прокладка | 4 |
| 57 | J901228 | Болт | 2 |
| 57 | J901230 | Болт | 2 |
| 58 | A590912 | Пружинная шайба | 2 |
| 59 | 4271439 | Проставка | 2 |
| 100 | 4199298 | Трубка (правый) | 1 |
| 100 | 4274207 | Трубка (правый) | 1 |
| 101 | 4199299 | Трубка (левый) | 1 |
| 101 | 4274208 | Трубка (левый) | 1 |
| 102 | 4199300 замена: 4274209 | Трубка (правый) | 1 |
| 102 | 4274209 | Трубка (правый) | 1 |
| 103 | 4199301 замена: 4274210 | Трубка (левый) | 1 |
| 103 | 4274210 | Трубка (левый) | 1 |
| 104 | 4130175 | Штуцер трубки | 6 |
| 105 | 4130169 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
