Кондиционер — HITACHI EX1800

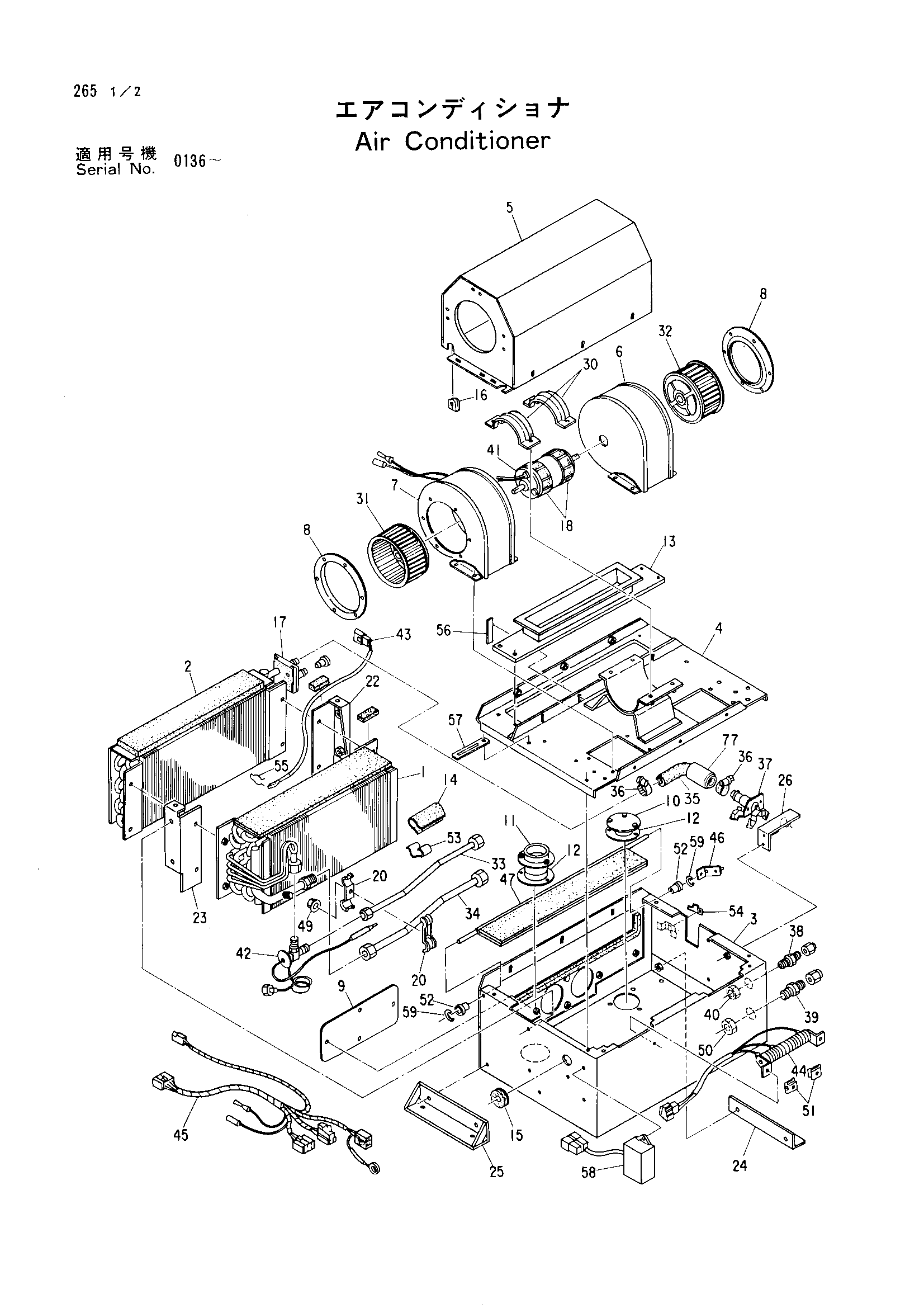

Заводская схема «Кондиционер» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4251606 | Кондиционер | 1 | |
| 1-59 | 4252749 | Блок | 1 |
| 1 | 4241632 | Евапоратор | 1 |
| 2 | 4241633 | Отопитель | 1 |
| 6 | 4241634 | Корпус | 1 |
| 7 | 4241635 | Корпус | 1 |
| 8 | 4241636 | Кольцо | 2 |
| 12 | 4241637 | Манжета | 2 |
| 14 | 4241638 | Резиновая прокладка | 1 |
| 15 | 4241639 | Резиновая втулка | 1 |
| 16 | 4239123 | Резиновая втулка | 1 |
| 17 | 4241640 | Резиновая втулка | 1 |
| 18 | 4241641 | Амортизатор | 2 |
| 20 | 4241642 | Хомут | 2 |
| 31 | 4241645 | Вентилятор | 1 |
| 32 | 4241646 | Вентилятор | 1 |
| 33 | 4241647 | Трубка | 1 |
| 34 | 4241648 | Трубка | 1 |
| 35 | 4241649 | Шланг | 1 |
| 36 | 4241650 | Хомут шланга | 2 |
| 37 | 4239556 | Клапан | 1 |
| 38 | 4241651 | Унион | 1 |
| 39 | 4241652 | Унион | 1 |
| 40 | 4241653 | Гайка | 1 |
| 41 | 4207811 | Гидромотор | 1 |
| 42 | 4241654 | Клапан | 1 |
| 43 | 4241655 | Датчик | 1 |
| 44 | 4241656 | Резистор | 1 |
| 45 | 4241657 | Жгут проводов | 1 |
| 46 | 4241658 | Рычаг | 1 |
| 47 | 4241659 | Амортизатор | 1 |
| 50 | 4241660 | Гайка | 1 |
| 51 | 4241661 | Гайка | 2 |
| 52 | 4241662 | Втулка | 2 |
| 53 | 4241663 | Хомут | 1 |
| 54 | 4241438 | Хомут | 1 |
| 55 | 4241664 | Зажим | 3 |
| 56 | 4241665 | Хомут | 1 |
| 57 | 4241666 | Хомут | 1 |
| 58 | 4241667 | Амплифиер | 1 |
| 59 | 4146370 | Стопорное кольцо | 2 |
| 61 | 4185989 | Конденсатор | 1 |
| 62 | 4185990 | Бак ликуид | 1 |
| 62A | 4277685 | Бак ликуид | 1 |
| 62B | 4277686 | Кронштейн | 1 |
| 64 | 4185991 | Компрессор<для детали: см. отдельный pa | 1 |
| 65 | 4186001 | Панель управление | 1 |
| 65A | 4241669 | Ручка | 4 |
| 65B | 4231710 | Информационная табличка | 1 |
| 65D | 4241439 | Хомут | 3 |
| 65E | 4241670 | Выключатель поворотный | 1 |
| 65F | 4241671 | Ручка | 1 |
| 65G | 4241672 | Ручка | 1 |
| 66 | 4241673 | Трос управление 1530 | 1 |
| 67 | 4241674 | Трос управление 1800 | 1 |
| 68 | 4241675 | Трос управление 1350 | 1 |
| 69-76 | 4252750 | Крышка | 1 |
| 69 | 4241676 | Амортизатор | 1 |
| 70 | 4241677 | Решётка | 4 |
| 71 | 4241678 | Амортизатор | 1 |
| 72F | 4248033 | Крышка | 1 |
| 73 | 4249995 | Кронштейн | 4 |
| 74 | 4249994 | Фильтр | 2 |
| 75 | 4249996 | Крышка | 2 |
| 76 | 4241668 | Замок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
