Кондиционер группа (1) — HITACHI EX1800

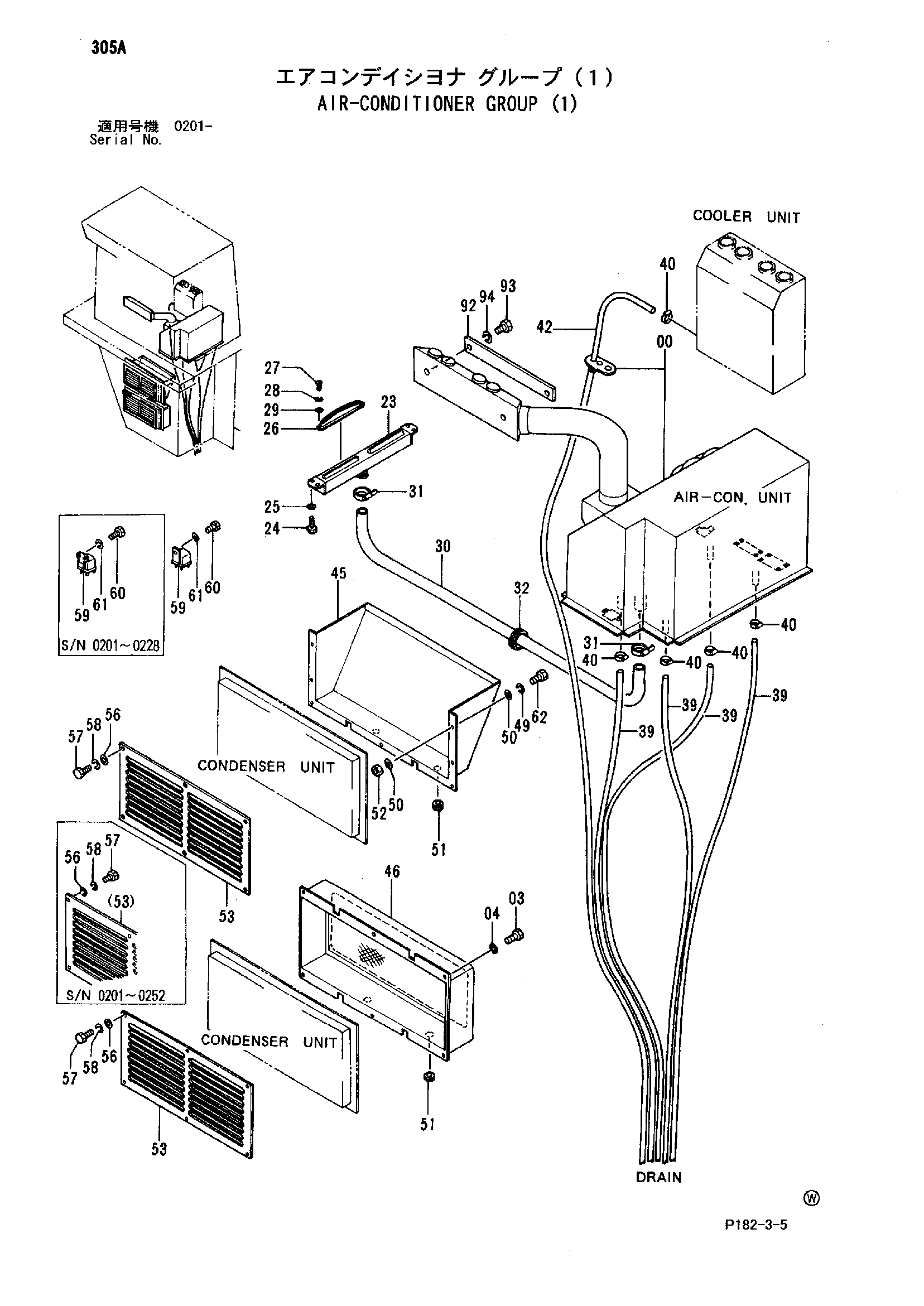

Заводская схема «Кондиционер группа (1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J901025 | Болт | 20 |
| 04 | A590910 | Пружинная шайба | 20 |
| 23 | 7017447 | Форсунка | 1 |
| 24 | J901016 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | 4087901 | Крышка | 2 |
| 27 | M430510 | Винт | 4 |
| 28 | A590905 | Пружинная шайба | 4 |
| 29 | A590105 | Плоская шайба | 4 |
| 30 | 4185992 | Шланг флексибле | 1 |
| 31 | 4011675 | Хомут шланга | 2 |
| 32 | 4087462 | Резиновая втулка | 1 |
| 39 | 4199090 | Виниловый шланг | 4 |
| 40 | 4514700 | Зажим шланг | 5 |
| 42 | 4246910 | Шланг винил | 1 |
| 45 | 1017927 | Крышка | 1 |
| 46 | 7025847 | Крышка | 1 |
| 49 | A590910 | Пружинная шайба | 4 |
| 50 | A590110 | Плоская шайба | 8 |
| 51 | 4207698 | Резиновая втулка | 4 |
| 52 | J950010 | Гайка | 4 |
| 53 | 4287025 | Пластина | 2 |
| 53 | 4304793 | Пластина | 2 |
| 56 | A590108 | Плоская шайба | 12 |
| 56 | A590110 | Плоская шайба | 12 |
| 57 | J900612 | Болт | 12 |
| 57 | J901020 | Болт | 12 |
| 58 | A590906 | Пружинная шайба | 12 |
| 58 | A590910 | Пружинная шайба | 12 |
| 59 | 4210117 | Реле | 1 |
| 59 | 4189566 | Реле | 1 |
| 60 | M430610 | Винт | 2 |
| 60 | M430610 | Винт | 1 |
| 61 | A590906 | Пружинная шайба | 2 |
| 61 | A590906 | Пружинная шайба | 1 |
| 62 | J901020 | Болт | 4 |
| 92 | 4297808 | Пластина | 1 |
| 93 | J900825 | Болт | 2 |
| 94 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
