Всасывающие трубопроводы (2) — HITACHI EX1800

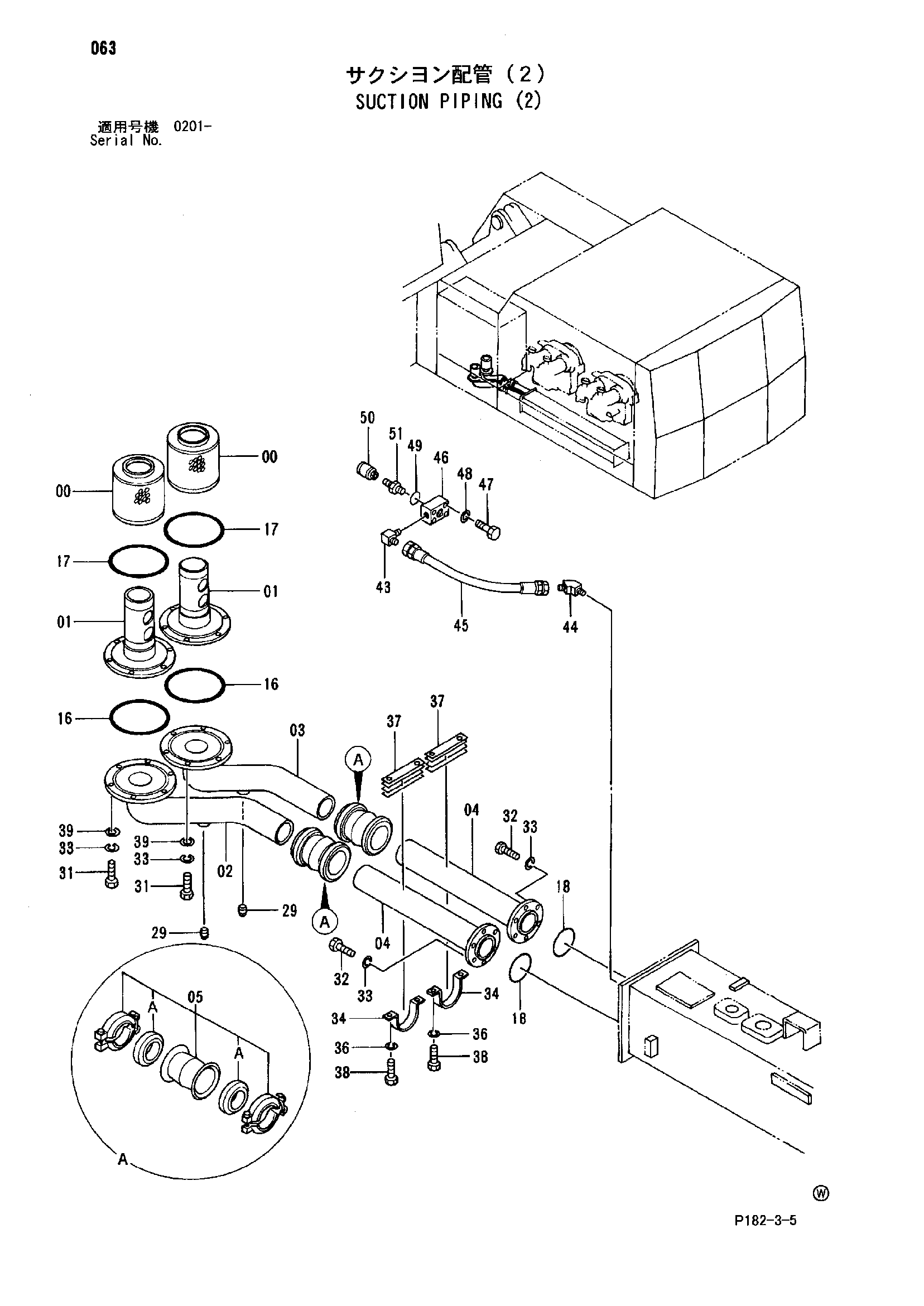

Заводская схема «Всасывающие трубопроводы (2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3035092 | Фильтрующий элемент | 2 |
| 01 | 8034969 | Трубка | 2 |
| 02 | 8039924 | Трубка | 1 |
| 03 | 8039923 | Трубка | 1 |
| 04 | 9728748 | Трубка | 2 |
| 05 | 4182538 | Муфта | 2 |
| 05A | 4196263 | Уплотнение | 2 |
| 16 | 998738 | Уплотнительное кольцо | 2 |
| 17 | 4153566 | Уплотнительное кольцо | 2 |
| 18 | 4153549 | Уплотнительное кольцо | 2 |
| 29 | 94-2023 | Пробка | 2 |
| 31 | J901045 | Болт | 12 |
| 32 | J901025 | Болт | 12 |
| 33 | A590910 | Пружинная шайба | 24 |
| 34 | 4186854 | Хомут трубки | 2 |
| 36 | A590910 | Пружинная шайба | 4 |
| 37 | 4186855 | Регулировочная шайба | 8 |
| 38 | J901030 | Болт | 4 |
| 39 | 4114402 | Шайба | 12 |
| 43 | 94-1402 | Угловой штуцер | 1 |
| 44 | 94-1502 | Угловой штуцер | 1 |
| 45 | 4153447 | Шланг | 1 |
| 46 | 3052373 | Блок | 1 |
| 47 | J901060 | Болт | 4 |
| 48 | A590910 | Пружинная шайба | 4 |
| 49 | 4153535 | Уплотнительное кольцо | 1 |
| 50 | 4205044 | Фильтр | 1 |
| 51 | 94-1702 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
