Шланг реел — HITACHI EX1800

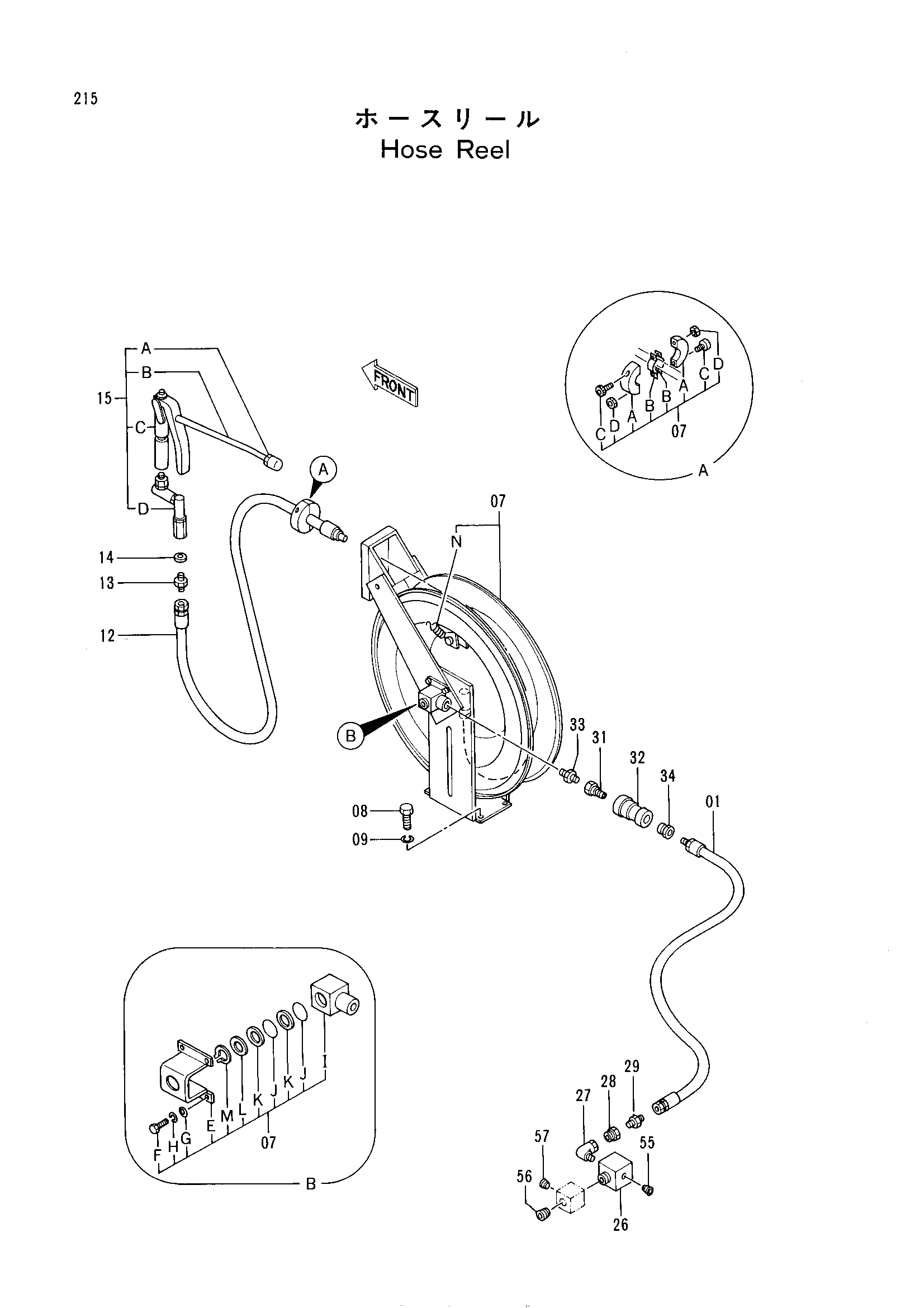

Заводская схема «Шланг реел» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4122891 | Шланг | 1 |
| 07 | 4161855 | Реел шланг | 1 |
| 07A | 4174317 | Ограничитель | 2 |
| 07B | 4174318 | Лента | 2 |
| 07C | M340840 | Болт с внутренним шестигранником | 2 |
| 07D | M500807 | Гайка | 2 |
| 07E | 4188272 | Ограничитель | 2 |
| 07F | J900616 | Болт | 8 |
| 07G | A590106 | Шайба | 8 |
| 07H | A590906 | Пружинная шайба | 8 |
| 07I | 4188273 | Соединение свивел | 1 |
| 07J | 4028265 | Уплотнительное кольцо | 2 |
| 07K | 4028266 | Опорное кольцо | 2 |
| 07L | 4188274 | Шайба | 1 |
| 07M | 4188275 | Кольцо | 1 |
| 07N | 4188276 | Пружина | 1 |
| 08 | J901025 | Болт | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 12 | 4152920 | Шланг | 1 |
| 13 | 4122880 | Адаптер | 1 |
| 14 | A890014 | Манжета | 1 |
| 15 | 4174319 | Шприц для смазки | 1 |
| 15A | 4174320 | Форсунка | 1 |
| 15B | 4033134 | Трубка | 1 |
| 15C | 4282738 | Клапан | 1 |
| 15D | 4282739 | Соединение | 1 |
| 26 | 4179929 | Тройник | 1 |
| 27 | 94-0632 | Угловой штуцер | 1 |
| 28 | 94-1602 | Переходник | 1 |
| 29 | 94-1302 | Адаптер | 1 |
| 31 | 4033129 | Муфта | 1 |
| 32 | 4033130 | Муфта | 1 |
| 33 | 94-1902 | Адаптер | 1 |
| 34 | 94-1602 | Переходник | 1 |
| 55 | 94-2011 | Пробка | 1 |
| 56 | 94-2014 | Пробка | 1 |
| 57 | 94-2012 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
