Реле панель — HITACHI EX1800

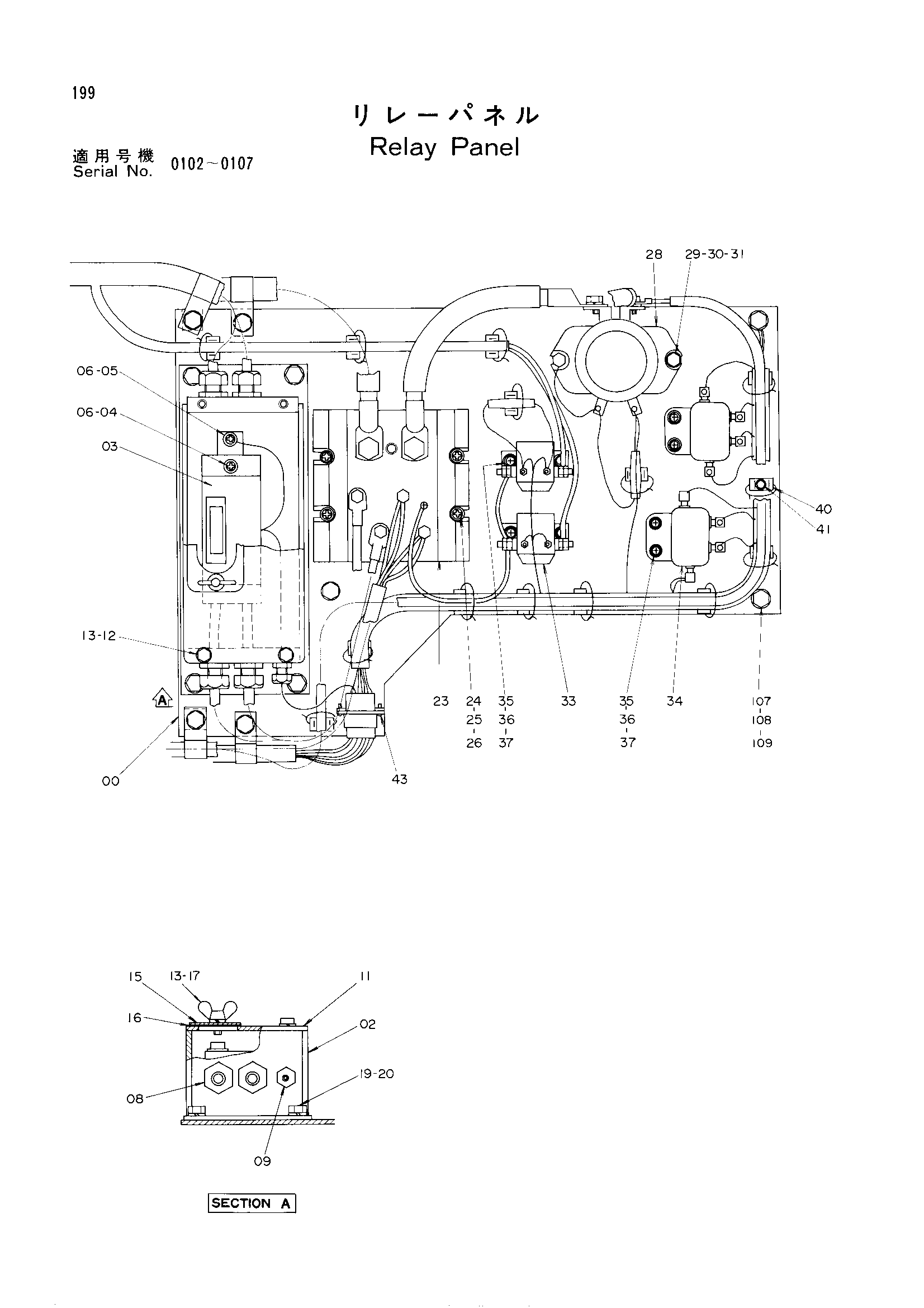

Заводская схема «Реле панель» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-43 | 9078478 | Реле панель | 1 |
| 00 | 7018076 | Пластина | 1 |
| 02 | 8038073 | Короб | 1 |
| 03 | 4200382 | Выключатель гидромолот | 1 |
| 04 | M430435 | Винт | 2 |
| 05 | M430406 | Винт | 1 |
| 06 | A590904 | Пружинная шайба | 3 |
| 08 | 4200385 | Разъём | 4 |
| 09 | 4200384 | Разъём | 1 |
| 11 | 4200623 | Крышка | 1 |
| 12 | J900816 | Болт | 4 |
| 13 | A590908 | Пружинная шайба | 6 |
| 15 | 4200624 | Крышка | 1 |
| 16 | 4200622 | Манжета | 1 |
| 17 | M360816 | Болт винг | 2 |
| 19 | J901020 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 23 | 4200383 | Клемма | 1 |
| 24 | M430835 | Винт | 4 |
| 25 | A590908 | Пружинная шайба | 4 |
| 26 | A590108 | Плоская шайба | 4 |
| 28 | 4031771 | Реле аккумулятор | 1 |
| 29 | J900820 | Болт | 2 |
| 30 | A590908 | Пружинная шайба | 2 |
| 31 | A590108 | Плоская шайба | 2 |
| 33 | 4086691 | Выключатель магнит | 2 |
| 34 | 4086848 | Реле защитный | 2 |
| 35 | M430610 | Винт | 8 |
| 36 | A590106 | Плоская шайба | 8 |
| 37 | A590906 | Пружинная шайба | 8 |
| 40 | 4196829 | Направляющая лента | 14 |
| 41 | M430610 | Винт | 14 |
| 43 | M430410 | Винт | 2 |
| 107 | J901020 | Болт | 4 |
| 108 | A590110 | Плоская шайба | 4 |
| 109 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
