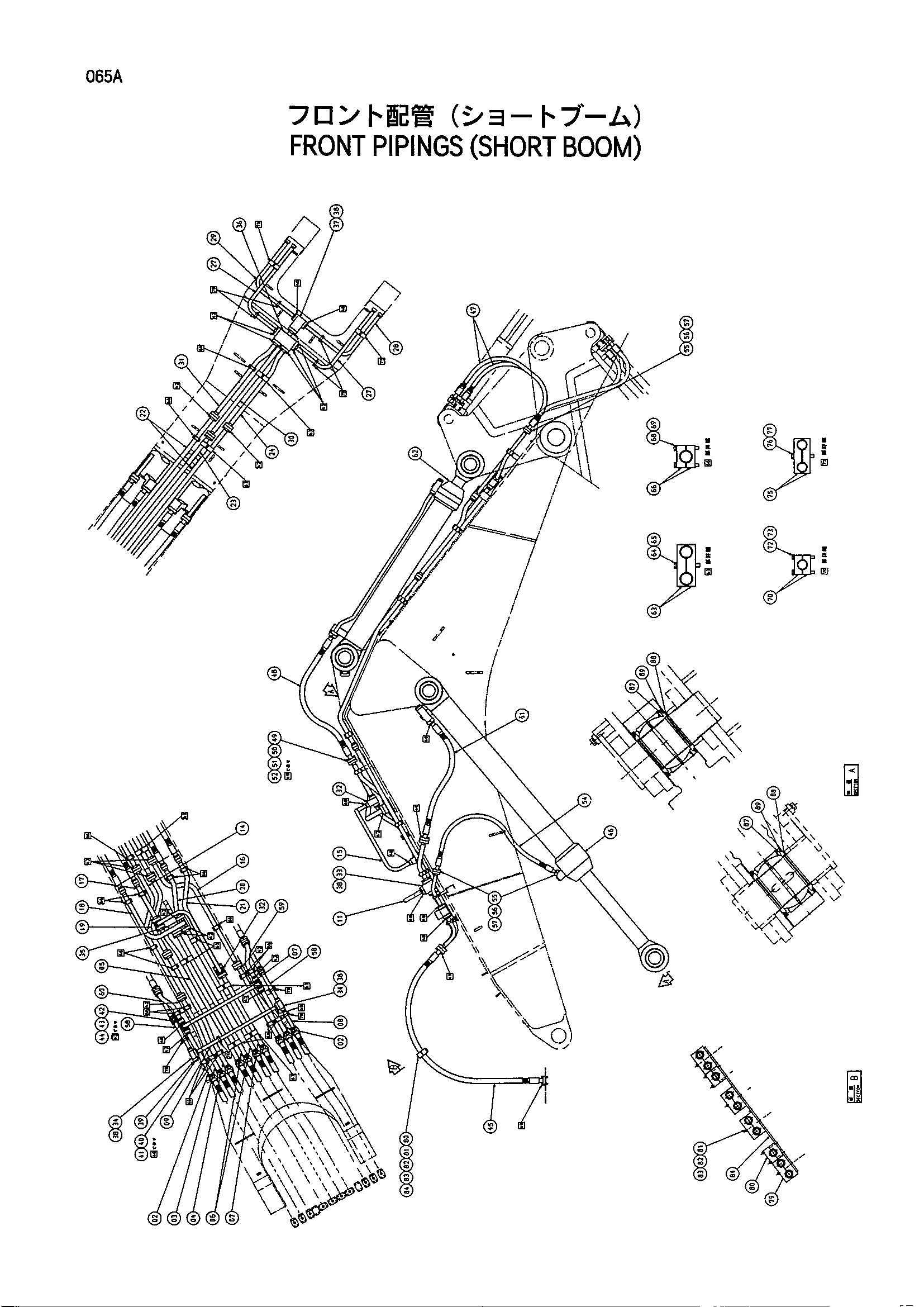

Передний трубопроводы (укороченный стрела) — HITACHI EX1800

Заводская схема «Передний трубопроводы (укороченный стрела)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8063452	Трубка	2
03	8063453	Трубка	1
04	8063468	Трубка	1
05	8063454	Трубка	1
06	8063455	Трубка	2
07	8063456	Трубка	2
08	8063531	Трубка	1
09	8057328	Трубка	1
11	8057330	Трубка	1
14	8059542	Трубка	1
15	8057331	Трубка	1
16	8063457	Трубка	1
17	8063458	Трубка	1
18	8063459	Трубка	1
19	8063460	Трубка	1
20	8063461	Трубка	1
21	8063462	Трубка	1
22	8066043	Трубка	2
23	8066044	Трубка	1
24	8063465	Трубка	1
27	8063535	Трубка	2
28	8057333	Трубка	1
29	8057334	Трубка	1
30	8063466	Трубка	1
31	8063467	Трубка	1
32	3039210	Блок	2
33	3037678	Блок	2
34	4199195	Коллектор	2
35	4199321	Коллектор	1
36	4192970	Коллектор	1
37	3033046	Блок	1
38	4093624	Пробка	5
38A	957366	Уплотнительное кольцо	1
39	4091297	Крышка	1
40	4510169	Уплотнительное кольцо	12
41	4146847	Болт с внутренним шестигранником	48
42	4510170	Уплотнительное кольцо	26
43	A590920	Пружинная шайба	104
44	J912070	Болт	104
45	4347992	Шланг	10
46	4380012	Гидроцилиндр стрелы	2
47	4347989	Шланг	4
48	4352078	Шланг	4
49	4510170	Уплотнительное кольцо	32
50	4169565	Разъёмный фланец	64
51	A590920	Пружинная шайба	128
52	J912070	Болт	128
54	4347991	Шланг	2
55	4510169	Уплотнительное кольцо	8
56	4075854	Разъёмный фланец	16
57	4146847	Болт с внутренним шестигранником	32
58	8057329	Трубка	2
59	8063479	Трубка	1
60	8063486	Трубка	1
61	4347996	Шланг	2
62	4375038	Гидроцилиндр рукояти	2
63	4368931	Хомут трубки	16
64	A590916	Пружинная шайба	16
65	J901603	Болт	16
66	4357265	Хомут трубки	38
68	A590914	Пружинная шайба	38
69	J901402	Болт	38
70	4342723	Хомут трубки	16
72	A590912	Пружинная шайба	16
73	J901200	Болт	16
75	4368932	Хомут трубки	4
76	A590914	Пружинная шайба	4
77	J901400	Болт	4
79	4361432	Хомут	8
80	4361434	Хомут	4
81	J901212	Болт	12
82	A590912	Пружинная шайба	12
83	449490	Шайба	12
84	3075846	Пластина	1
87	4259861	Шайба	16
88	4231801	Пылезащитное уплотнение	16
89	4259864	Пылезащитное уплотнение	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
