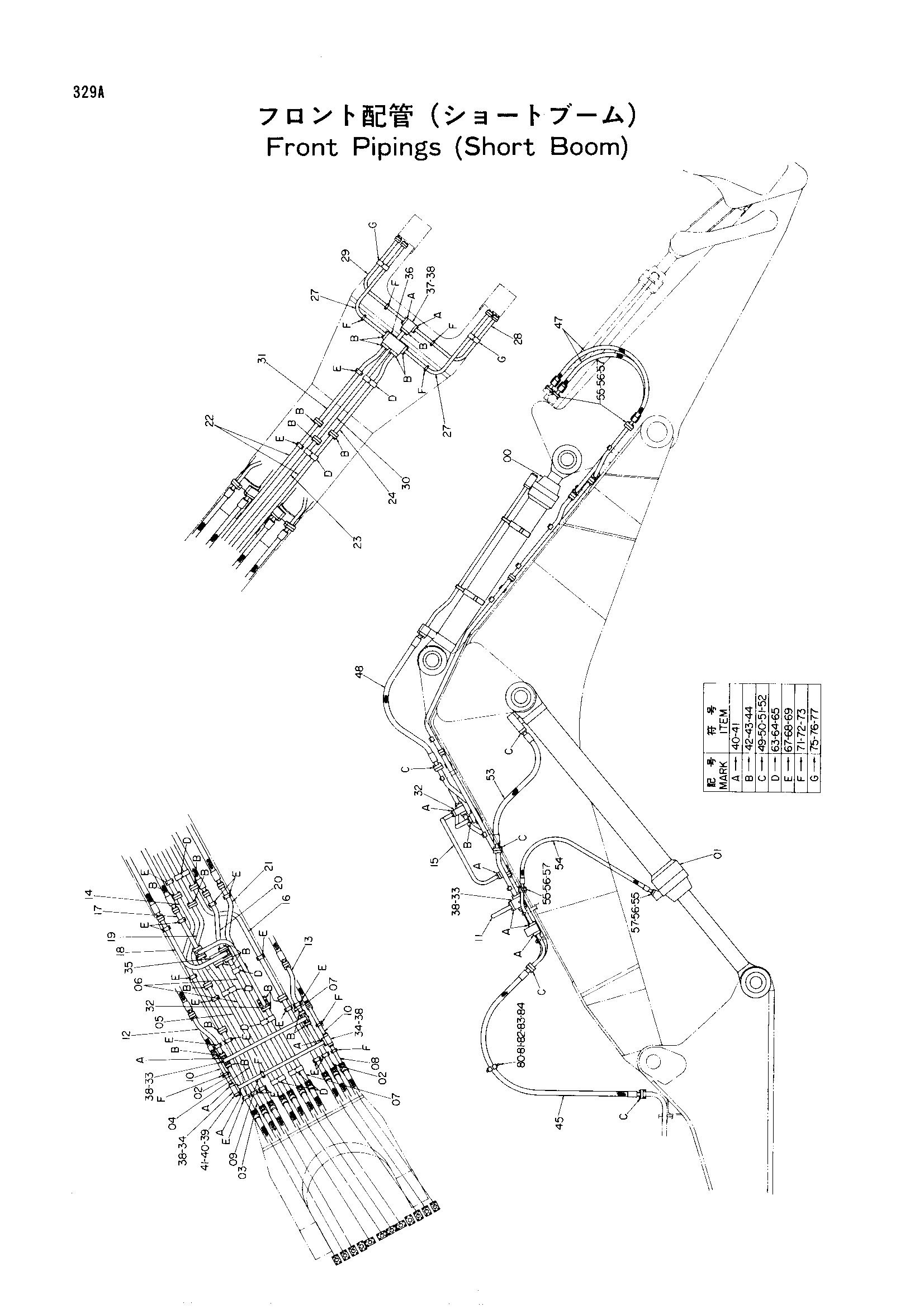

Передний трубопроводы (укороченный стрела) — HITACHI EX1800

Заводская схема «Передний трубопроводы (укороченный стрела)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4199292 замена: 4284470	Гидроцилиндр рукояти	2
00	4284470	Гидроцилиндр рукояти	2
01	4179436	Гидроцилиндр стрелы	2
01	4179436 замена: 4282905	Гидроцилиндр стрелы	2
01	4282905 замена: 4179436	Гидроцилиндр стрелы	2
02	8037859	Трубка	2
03	8037860	Трубка	1
04	8038847	Трубка	1
05	8037861	Трубка	1
06	8037862	Трубка	2
07	8037863	Трубка	2
08	8037864	Трубка	1
09	8037865	Трубка	1
10	8037866 замена: 8044167	Трубка	2
10	8044167	Трубка	2
11	8037867	Трубка	1
12	8037868 замена: 4190297	Трубка	1
12	8037868 замена: 8044296	Трубка	1
12	8044296	Трубка	1
13	8037869 замена: 4190297	Трубка	1
13	8037869 замена: 8044179	Трубка	1
13	8044179	Трубка	1
14	8037870	Трубка	1
15	8037871	Трубка	1
16	8037872	Трубка	1
17	8037873	Трубка	1
18	8037874	Трубка	1
19	8037875	Трубка	1
20	8037876	Трубка	1
21	8037877	Трубка	1
22	8037878	Трубка	2
23	8037879	Трубка	1
24	8037880	Трубка	1
27	8037883	Трубка	2
28	8037884	Трубка	1
29	8037885	Трубка	1
30	8037881	Трубка	1
31	8037882	Трубка	1
32	3039210	Блок	2
33	3037678	Блок	2
34	4199195	Коллектор	2
35	4199321	Коллектор	1
36	4192970	Коллектор	1
37	3033046	Блок	1
38	4093624	Пробка	5
39	4091297	Крышка	1
40	4510169	Уплотнительное кольцо	12
41	M341650	Болт с внутренним шестигранником	48
42	4510170	Уплотнительное кольцо	26
43	A590920	Пружинная шайба	104
44	J912070	Болт	104
45	4197749 замена: 4295866	Шланг	10
45	4295866 замена: 4325451	Шланг	10
45	4325451	Шланг	10
47	4197770	Шланг	4
48	4190298	Шланг	4
49	4510170	Уплотнительное кольцо	32
50	4169565	Разъёмный фланец	64
51	A590920	Пружинная шайба	128
52	J912070	Болт	128
53	4180363 замена: 4190297	Шланг	2
53	4180363 замена: 8044179	Шланг	2
53	4180363 замена: 8044296	Шланг	2
53	4190297 замена: 4325452	Шланг	2
53	4325452	Шланг	2
54	4180360	Шланг	2
55	4510169	Уплотнительное кольцо	12
56	4075854	Разъёмный фланец	24
57	M341650	Болт с внутренним шестигранником	48
63	4179429	Хомут трубки	8
64	A590916	Пружинная шайба	16
65	J901600	Болт	16
67	4179431 замена: 4257715	Хомут трубки	19
67	4257715	Хомут трубки	19
68	A590914	Пружинная шайба	38
69	J901400	Болт	38
71	4118861 замена: 4257716	Хомут трубки	8
71	4257716	Хомут трубки	8
72	A590912	Пружинная шайба	16
73	J901280	Болт	16
75	4179428	Хомут трубки	2
76	A590914	Пружинная шайба	4
77	J901480	Болт	4
80	3039328	Хомут	2
81	J901214	Болт	5
82	J950012	Гайка	10
83	449490	Шайба	10
83	A590112 замена: 449490	Плоская шайба	10
84	4201092	Втулка	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
