Механизм натяжения (1) — HITACHI EX1800

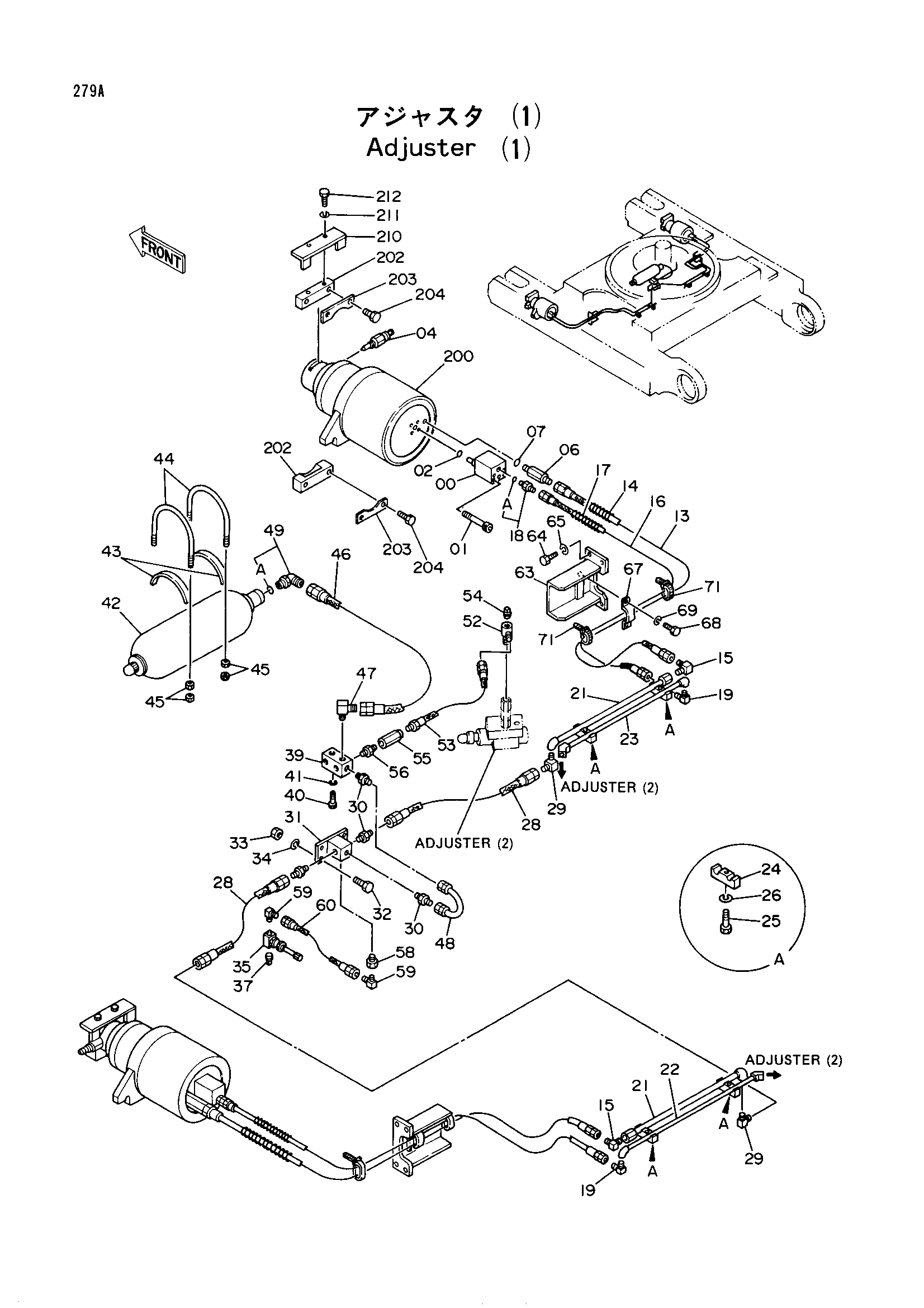

Заводская схема «Механизм натяжения (1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4186035 | Клапан | 2 |
| 01 | M340871 | Болт с внутренним шестигранником | 8 |
| 02 | 985099 | Уплотнительное кольцо | 2 |
| 04 | 9075814 | Клапан | 2 |
| 06 | 4186037 | Адаптер | 2 |
| 07 | 4506418 | Уплотнительное кольцо | 2 |
| 13 | 4071707 | Шланг | 2 |
| 14 | 4184844 | Защита шланга | 2 |
| 15 | 94-1403 | Угловой штуцер | 2 |
| 16 | 4167031 | Шланг | 2 |
| 17 | 4184843 | Защита шланга | 2 |
| 18 | 4042030 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 94-1401 | Угловой штуцер | 2 |
| 21 | 9724779 | Трубка | 2 |
| 22 | 9727242 | Трубка (левый) | 1 |
| 23 | 9727241 | Трубка (правый) | 1 |
| 24 | 4194917 | Хомут трубки | 4 |
| 25 | J901050 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 28 | 4167077 | Шланг | 2 |
| 29 | 94-1404 | Угловой штуцер | 2 |
| 30 | 94-1304 | Адаптер | 4 |
| 31 | 8034893 | Блок | 1 |
| 32 | J901245 | Болт | 4 |
| 33 | J950012 | Гайка | 4 |
| 34 | A590912 | Пружинная шайба | 4 |
| 35 | 4155430 | Запорный клапан | 1 |
| 37 | 94-2022 | Пробка | 1 |
| 39 | 3034816 | Блок | 1 |
| 40 | J901230 | Болт | 4 |
| 41 | A590912 | Пружинная шайба | 4 |
| 42 | 4186036 | Гидроаккумулятор | 1 |
| 43 | 4032862 | Резиновая прокладка | 2 |
| 44 | 4032853 | U-образный болт | 2 |
| 45 | M511613 | Гайка | 8 |
| 46 | 4151449 | Шланг | 1 |
| 47 | 94-1404 | Угловой штуцер | 1 |
| 48 | 8013705 | Трубка | 1 |
| 49 | 4065118 | Угловой штуцер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 4167167 | Угловой штуцер | 1 |
| 53 | 4152365 | Шланг | 1 |
| 54 | 94-2022 | Пробка | 1 |
| 55 | 4186042 | Обратный клапан | 1 |
| 56 | 94-1703 | Адаптер | 1 |
| 58 | 4138907 | Адаптер | 1 |
| 59 | 94-1401 | Угловой штуцер | 2 |
| 60 | 4141976 | Шланг | 1 |
| 63 | 8034892 | Кронштейн | 2 |
| 64 | J931640 | Болт | 8 |
| 65 | A590916 | Пружинная шайба | 8 |
| 67 | 4186039 | Хомут | 2 |
| 68 | J901016 | Болт | 4 |
| 69 | A590910 | Пружинная шайба | 4 |
| 71 | 4055312 | Ленточный зажим | 4 |
| 200 | 9064899 | Механизм натяжения гидроцилиндр<для детали: см. сепар | 2 |
| 202 | 4174194 | Стопорная пластина | 4 |
| 203 | 4168182 | Стопорная шайба | 4 |
| 204 | J912075 | Болт | 8 |
| 210 | 8039809 | Кронштейн | 2 |
| 211 | A590916 | Пружинная шайба | 4 |
| 212 | J901635 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
