Гидроцилиндр (E) — HITACHI EX1800

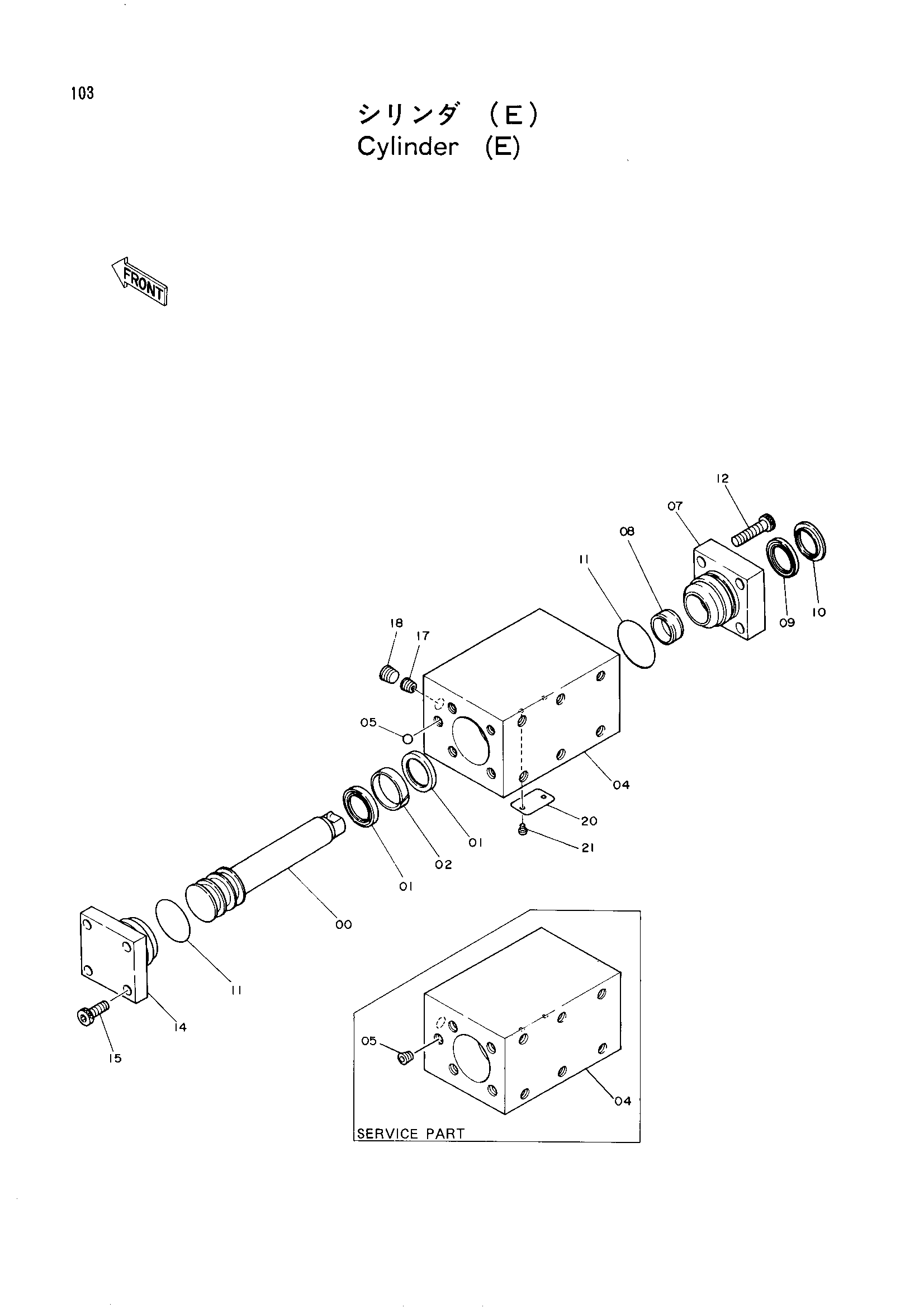

Заводская схема «Гидроцилиндр (E)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9067751 замена: 9089350 | Гидроцилиндр. (E) | 2 | |
| 9089350 замена: 9121714 | Гидроцилиндр. (E) | 2 | |
| 9121714 | Гидроцилиндр. (E) | 2 | |
| 00 | 3035551 | Поршень | 1 |
| 01 | 4190931 | U-образная манжета | 2 |
| 02 | 4196815 | Износостойкое кольцо | 1 |
| 04 | 1010768 замена: 9121714 | Корпус | 1 |
| 04 | 1019081 | Корпус | 1 |
| 05 | 4190930 замена: 9121714 | Стальной шарик | 4 |
| 05 | 4315479 | Пробка | 4 |
| 07 | 3035550 | Втулка | 1 |
| 08 | 4196816 | Втулка | 1 |
| 09 | 4190932 | U-образная манжета | 1 |
| 10 | 4190929 | Пылезащитное уплотнение | 1 |
| 11 | 939306 | Уплотнительное кольцо | 2 |
| 12 | M340830 | Болт с внутренним шестигранником | 4 |
| 14 | 4189529 | Ограничитель | 1 |
| 14 | 4247119 | Ограничитель | 1 |
| 15 | M340825 | Болт с внутренним шестигранником | 4 |
| 17 | 4192844 | Пробка | 1 |
| 18 | 94-2011 | Пробка | 2 |
| 20 | 4506435 | Информационная табличка | 1 |
| 21 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
