Кондиционер группа (2) — HITACHI EX1800

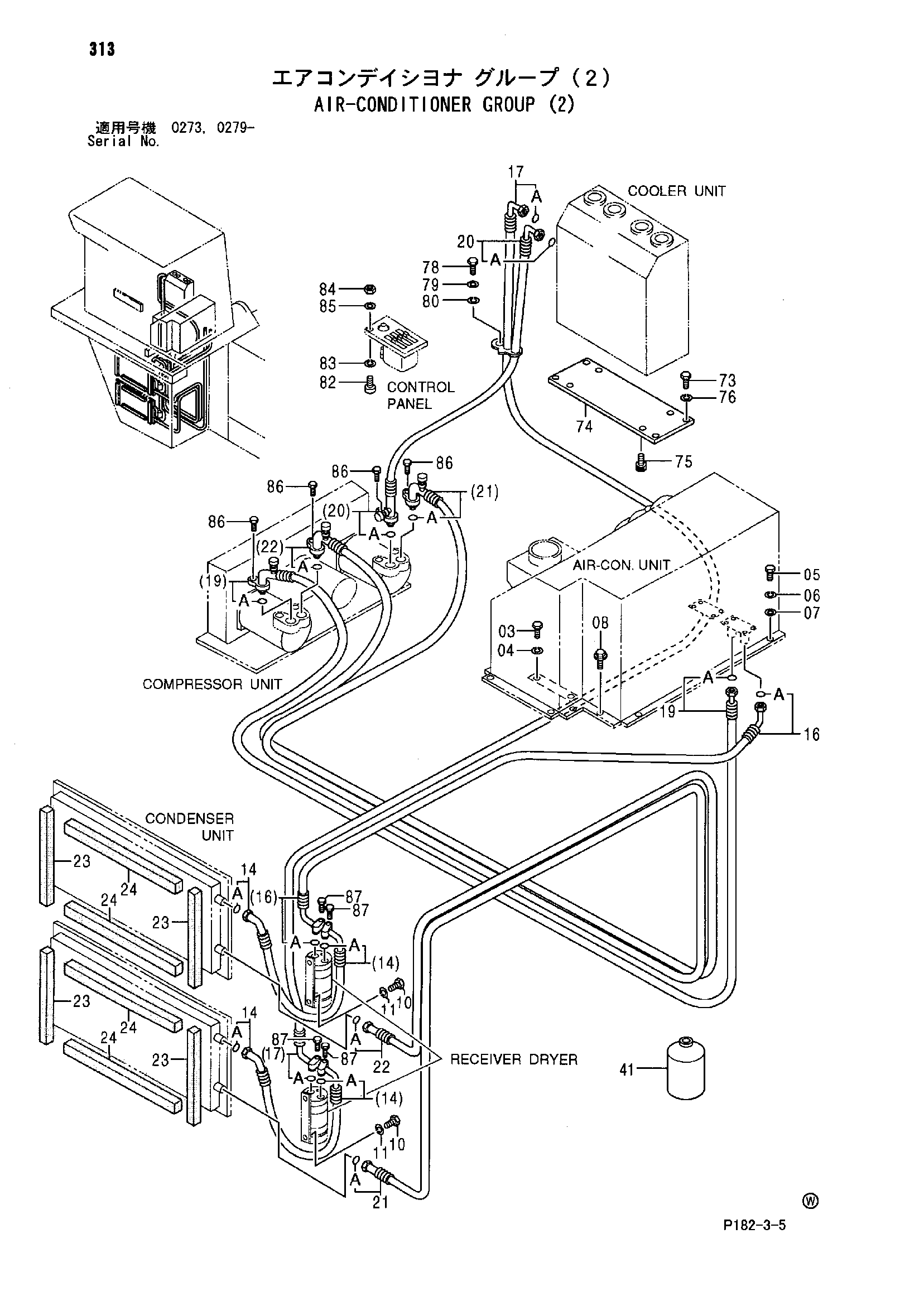

Заводская схема «Кондиционер группа (2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J901025 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | J870822 | Болт | 8 |
| 06 | J251008 | Пружинная шайба | 8 |
| 07 | J250008 | Плоская шайба | 8 |
| 08 | J020825 | Болт с шайбой | 2 |
| 10 | J900820 | Болт | 4 |
| 11 | A590908 | Пружинная шайба | 4 |
| 14 | 4334793 | Шланг радиатора | 2 |
| 14A | 4343839 | Уплотнительное кольцо | 2 |
| 16 | 4334797 | Шланг радиатора | 1 |
| 16A | 4343839 | Уплотнительное кольцо | 2 |
| 17 | 4334798 | Шланг радиатора | 1 |
| 17A | 4343839 | Уплотнительное кольцо | 2 |
| 19 | 4334782 | Шланг радиатора | 1 |
| 19A | 4343838 | Уплотнительное кольцо | 2 |
| 20 | 4334783 | Шланг радиатора | 1 |
| 20A | 4343838 | Уплотнительное кольцо | 2 |
| 21 | 4334786 | Шланг радиатора | 1 |
| 21A | 4343840 | Уплотнительное кольцо | 2 |
| 22 | 4334784 | Шланг радиатора | 1 |
| 22A | 4343840 | Уплотнительное кольцо | 2 |
| 23 | 4316808 | Резиновая прокладка | 4 |
| 24 | 4316809 | Резиновая прокладка | 4 |
| 41 | 4347644 | GAS | 11 |
| 73 | J901035 | Болт | 4 |
| 74 | 3053252 | Пластина | 1 |
| 75 | M340825 | Болт с внутренним шестигранником | 4 |
| 76 | A590910 | Пружинная шайба | 4 |
| 78 | J900614 | Болт | 1 |
| 79 | A590106 | Плоская шайба | 1 |
| 80 | A590906 | Пружинная шайба | 1 |
| 82 | J850410 | Винт | 4 |
| 83 | J251004 | Пружинная шайба | 4 |
| 84 | J230004 | Гайка | 4 |
| 85 | J250004 | Плоская шайба | 4 |
| 86 | 4348676 | Болт | 4 |
| 87 | 4351995 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
