Гидролинии рабочего оборудования (стрела 8.7m) — HITACHI EX1800

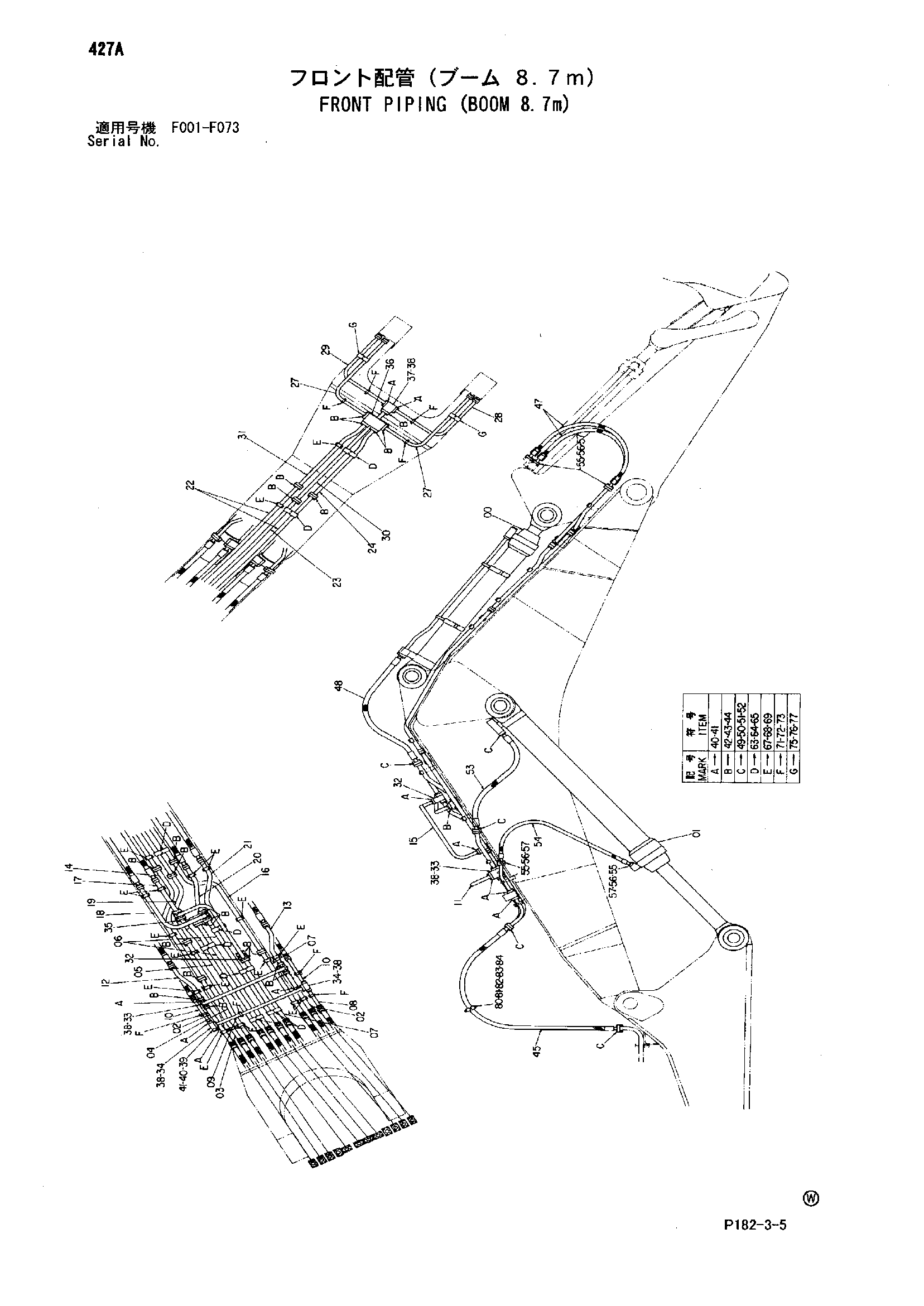

Заводская схема «Гидролинии рабочего оборудования (стрела 8.7m)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199292 замена: 4284470 | Гидроцилиндр рукояти (для рукоять 4.0m) | 2 |
| 00 | 4284470 | Гидроцилиндр рукояти (для рукоять 4.0m) | 2 |
| 00 | 4337270 | Гидроцилиндр рукояти (для рукоять 5.5m) | 2 |
| 01 | 4282905 замена: 4179436 | Гидроцилиндр стрелы | 2 |
| 01 | 4179436 | Гидроцилиндр стрелы | 2 |
| 01 | 4337259 | Гидроцилиндр стрелы | 2 |
| 02 | 8037859 замена: 8063452 | Трубка | 2 |
| 02 | 8063452 | Трубка | 2 |
| 03 | 8037860 замена: 8063453 | Трубка | 1 |
| 03 | 8063453 | Трубка | 1 |
| 04 | 8038847 замена: 8063468 | Трубка | 1 |
| 04 | 8063468 | Трубка | 1 |
| 05 | 8037861 замена: 8063454 | Трубка | 1 |
| 05 | 8063454 | Трубка | 1 |
| 06 | 8037862 замена: 8063455 | Трубка | 2 |
| 06 | 8063455 | Трубка | 2 |
| 07 | 8037863 замена: 8063456 | Трубка | 2 |
| 07 | 8063456 | Трубка | 2 |
| 08 | 8037864 замена: 8063531 | Трубка | 1 |
| 08 | 8063531 | Трубка | 1 |
| 09 | 8037865 замена: 8057328 | Трубка | 1 |
| 09 | 8057328 | Трубка | 1 |
| 10 | 8037866 замена: 8044167 | Трубка | 2 |
| 10 | 8044167 замена: 8057329 | Трубка | 2 |
| 10 | 8057329 | Трубка | 2 |
| 11 | 8037867 замена: 8057330 | Трубка | 1 |
| 11 | 8057330 | Трубка | 1 |
| 12 | 8037868 замена: 8044296 | Трубка | 1 |
| 12 | 8044296 замена: 8063486 | Трубка | 1 |
| 12 | 8063486 | Трубка | 1 |
| 13 | 8037869 замена: 8044179 | Трубка | 1 |
| 13 | 8044179 замена: 8063479 | Трубка | 1 |
| 13 | 8063479 | Трубка | 1 |
| 14 | 8037870 замена: 8059542 | Трубка | 1 |
| 14 | 8059542 | Трубка | 1 |
| 15 | 8037871 замена: 8057331 | Трубка | 1 |
| 15 | 8057331 | Трубка | 1 |
| 16 | 8037872 замена: 8063457 | Трубка | 1 |
| 16 | 8063457 | Трубка | 1 |
| 17 | 8037873 замена: 8063458 | Трубка | 1 |
| 17 | 8063458 | Трубка | 1 |
| 18 | 8037874 замена: 8063459 | Трубка | 1 |
| 18 | 8063459 | Трубка | 1 |
| 19 | 8037875 замена: 8063460 | Трубка | 1 |
| 19 | 8063460 | Трубка | 1 |
| 20 | 8037876 замена: 8063461 | Трубка | 1 |
| 20 | 8063461 | Трубка | 1 |
| 21 | 8037877 замена: 8063462 | Трубка | 1 |
| 21 | 8063462 | Трубка | 1 |
| 22 | 8037878 замена: 8063463 | Трубка | 2 |
| 22 | 8063463 | Трубка | 2 |
| 23 | 8037879 замена: 8063464 | Трубка | 1 |
| 23 | 8063464 | Трубка | 1 |
| 24 | 8037880 замена: 8063465 | Трубка | 1 |
| 24 | 8063465 | Трубка | 1 |
| 27 | 8037883 замена: 8063535 | Трубка | 2 |
| 27 | 8063535 | Трубка | 2 |
| 28 | 8037884 замена: 8057333 | Трубка | 1 |
| 28 | 8057333 | Трубка | 1 |
| 29 | 8037885 замена: 8057334 | Трубка | 1 |
| 29 | 8057334 | Трубка | 1 |
| 30 | 8037881 замена: 8063466 | Трубка | 1 |
| 30 | 8063466 | Трубка | 1 |
| 31 | 8037882 замена: 8063467 | Трубка | 1 |
| 31 | 8063467 | Трубка | 1 |
| 32 | 3039210 | Блок | 2 |
| 33 | 3037678 | Блок | 2 |
| 34 | 4199195 | Коллектор | 2 |
| 35 | 4199321 | Коллектор | 1 |
| 36 | 4192970 | Коллектор | 1 |
| 37 | 3033046 | Блок | 1 |
| 38 | 4093624 | Пробка | 5 |
| 39 | 4091297 | Крышка | 1 |
| 40 | 4510169 | Уплотнительное кольцо | 12 |
| 41 | M341650 | Болт с внутренним шестигранником | 48 |
| 42 | 4510170 | Уплотнительное кольцо | 26 |
| 43 | A590920 | Пружинная шайба | 104 |
| 44 | J912070 | Болт | 104 |
| 45 | 4197749 замена: 4295866 | Шланг | 10 |
| 45 | 4295866 замена: 4325451 | Шланг | 10 |
| 45 | 4325451 | Шланг | 10 |
| 47 | 4197770 замена: 4302293 | Шланг | 4 |
| 47 | 4302293 замена: 4347824 | Шланг | 4 |
| 47 | 4347824 | Шланг | 4 |
| 48 | 4190298 замена: 4347832 | Шланг | 4 |
| 48 | 4347832 | Шланг | 4 |
| 49 | 4510170 | Уплотнительное кольцо | 32 |
| 50 | 4169565 | Разъёмный фланец | 64 |
| 51 | A590920 | Пружинная шайба | 128 |
| 52 | J912070 | Болт | 128 |
| 53 | 4180363 замена: 8044296 | Шланг | 2 |
| 53 | 4190297 замена: 4325452 | Шланг | 2 |
| 53 | 4325452 | Шланг | 2 |
| 54 | 4180360 замена: 4301209 | Шланг | 2 |
| 54 | 4301209 замена: 4349967 | Шланг | 2 |
| 54 | 4349967 | Шланг | 2 |
| 55 | 4510169 | Уплотнительное кольцо | 12 |
| 56 | 4075854 | Разъёмный фланец | 24 |
| 57 | M341650 | Болт с внутренним шестигранником | 48 |
| 63 | 4179429 | Хомут трубки | 8 |
| 64 | A590916 | Пружинная шайба | 16 |
| 65 | J901600 | Болт | 16 |
| 67 | 4179431 замена: 4257715 | Хомут трубки | 19 |
| 67 | 4257715 | Хомут трубки | 19 |
| 68 | A590914 | Пружинная шайба | 38 |
| 69 | J901400 | Болт | 38 |
| 71 | 4118861 замена: 4257716 | Хомут трубки | 8 |
| 71 | 4257716 | Хомут трубки | 8 |
| 72 | A590912 | Пружинная шайба | 16 |
| 73 | J901280 | Болт | 16 |
| 75 | 4179428 | Хомут трубки | 2 |
| 76 | A590914 | Пружинная шайба | 4 |
| 77 | J901480 | Болт | 4 |
| 80 | 3039328 | Хомут | 2 |
| 81 | J901214 | Болт | 5 |
| 82 | J950012 | Гайка | 10 |
| 83 | A590112 | Плоская шайба | 10 |
| 83 | 449490 | Шайба | 10 |
| 84 | 4201092 | Втулка | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
