Смазка трубопроводы (10.5M стрела) — HITACHI EX1800

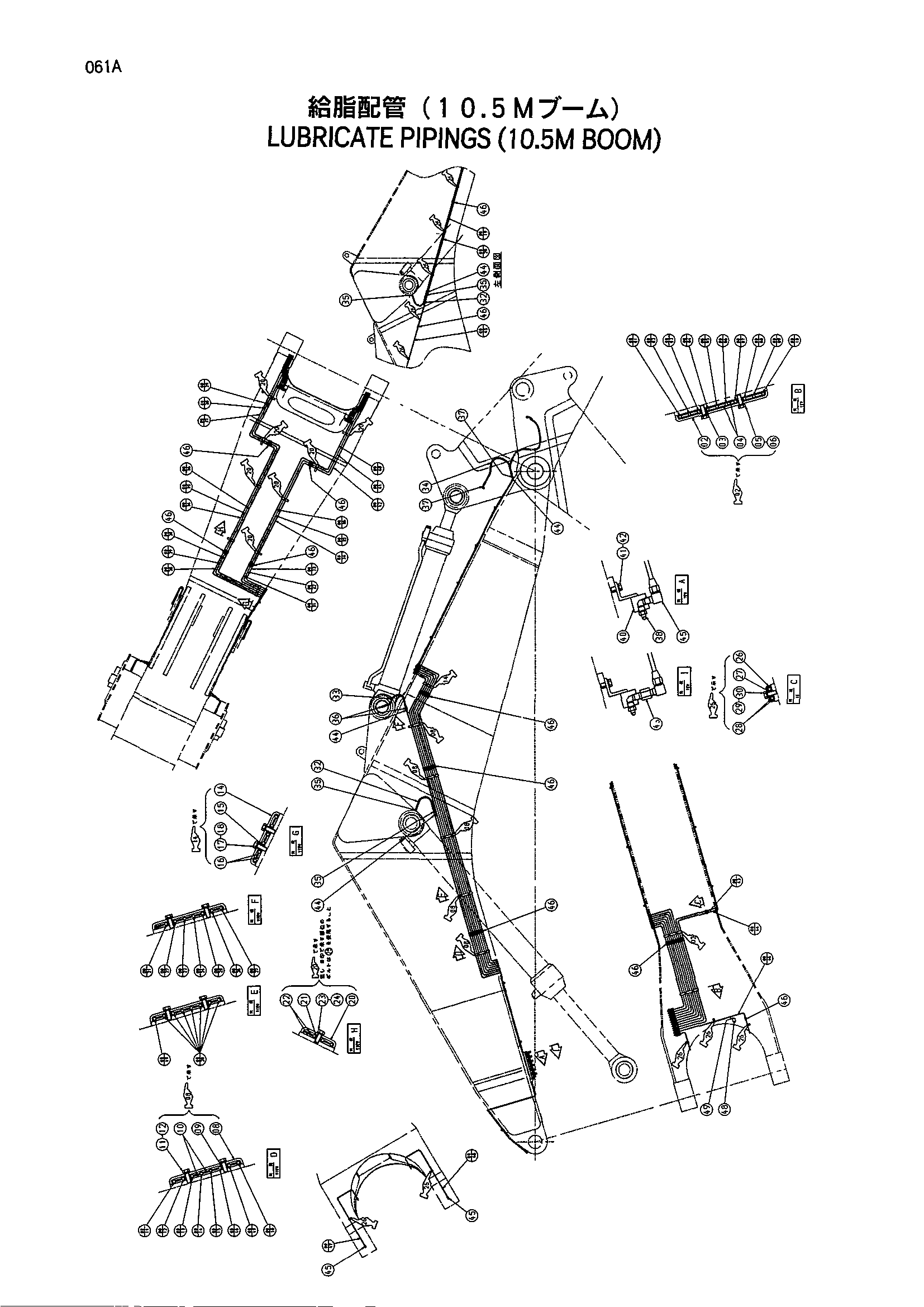

Заводская схема «Смазка трубопроводы (10.5M стрела)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9159973 | Трубка в сборе | 1 |
| 0001 | 4279644 | Трубка | 1 |
| 0002 | 4279645 | Трубка | 1 |
| 0003 | 4279646 | Трубка | 1 |
| 0004 | 4279647 | Трубка | 1 |
| 0005 | 4279648 | Трубка | 1 |
| 0006 | 4279649 | Трубка | 1 |
| 0007 | 4279650 | Трубка | 1 |
| 0008 | 4279651 | Трубка | 1 |
| 0009 | 4279652 | Трубка | 1 |
| 0010 | 4279653 | Трубка | 1 |
| 0011 | 4279654 | Трубка | 1 |
| 0012 | 4279655 | Трубка | 1 |
| 0013 | 4279656 | Трубка | 1 |
| 0014 | 4279657 | Трубка | 1 |
| 0015 | 4279658 | Трубка | 1 |
| 0016 | 4279659 | Трубка | 1 |
| 0017 | 4279660 | Трубка | 1 |
| 0018 | 4279661 | Трубка | 1 |
| 0019 | 4279662 | Трубка | 2 |
| 0020 | 4279663 | Трубка | 8 |
| 0021 | 4384462 | Трубка | 2 |
| 0022 | 4384463 | Трубка | 1 |
| 0023 | 4384464 | Трубка | 1 |
| 0024 | 4384465 | Трубка | 1 |
| 0025 | 4384466 | Трубка | 1 |
| 0026 | 4384467 | Трубка | 1 |
| 0027 | 4384468 | Трубка | 1 |
| 0028 | 4384469 | Трубка | 1 |
| 0029 | 4384470 | Трубка | 1 |
| 0030 | 4384471 | Трубка | 1 |
| 0031 | 4384472 | Трубка | 1 |
| 0032 | 4384473 | Трубка | 1 |
| 0033 | 4384474 | Трубка | 1 |
| 0034 | 4279677 | Трубка | 2 |
| 0035 | 4279678 | Трубка | 2 |
| 0036 | 4279679 | Трубка | 2 |
| 0037 | 4279680 | Трубка | 1 |
| 0038 | 4279681 | Трубка | 1 |
| 0039 | 4279682 | Трубка | 1 |
| 0040 | 4279683 | Трубка | 1 |
| 0041 | 4279684 | Трубка | 1 |
| 0042 | 4279685 | Трубка | 1 |
| 0043 | 4279686 | Трубка | 1 |
| 0044 | 4279687 | Трубка | 1 |
| 0046 | 4279689 | Трубка | 1 |
| 0047 | 4279690 | Трубка | 1 |
| 0048 | 4279691 | Трубка | 1 |
| 02 | 4271440 | Хомут | 2 |
| 03 | 4271439 | Проставка | 4 |
| 04 | 4271443 | Резиновая прокладка | 4 |
| 05 | J901235 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 08 | 4271441 | Хомут | 5 |
| 09 | 4271439 | Проставка | 10 |
| 10 | 4271444 | Резиновая прокладка | 10 |
| 11 | J901235 | Болт | 10 |
| 12 | A590912 | Пружинная шайба | 10 |
| 14 | 4271442 | Хомут | 2 |
| 15 | 4271439 | Проставка | 4 |
| 16 | 4271445 | Резиновая прокладка | 4 |
| 17 | J901235 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 20 | 4264320 | Хомут | 8 |
| 21 | 4271439 | Проставка | 8 |
| 22 | 4261214 | Резиновая прокладка | 16 |
| 23 | J901235 | Болт | 6 |
| 24 | A590912 | Пружинная шайба | 8 |
| 25 | J901232 | Болт | 2 |
| 26 | 4264321 | Хомут | 11 |
| 27 | 4271439 | Проставка | 11 |
| 28 | 4261215 | Резиновая прокладка | 22 |
| 29 | J901232 | Болт | 11 |
| 30 | A590912 | Пружинная шайба | 11 |
| 32 | 4277083 | Шланг | 2 |
| 33 | 4279697 | Шланг | 2 |
| 34 | 4279698 | Шланг | 6 |
| 35 | 4147585 | Адаптер | 4 |
| 36 | 4147586 | Угловой штуцер | 4 |
| 37 | 4203738 | Угловой штуцер | 12 |
| 38 | J75482 | Пресс-маслёнка | 12 |
| 40 | 8044279 | Блок | 1 |
| 41 | J900818 | Болт | 6 |
| 42 | A590908 | Пружинная шайба | 6 |
| 43 | 4015427 | Адаптер | 6 |
| 44 | 4122125 | Адаптер | 10 |
| 45 | 4147587 | Угловой штуцер | 14 |
| 46 | 4151901 | Адаптер | 47 |
| 48 | 94-2023 | Пробка | 1 |
| 49 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
