Механизм поворота (передний) — HITACHI EX1800

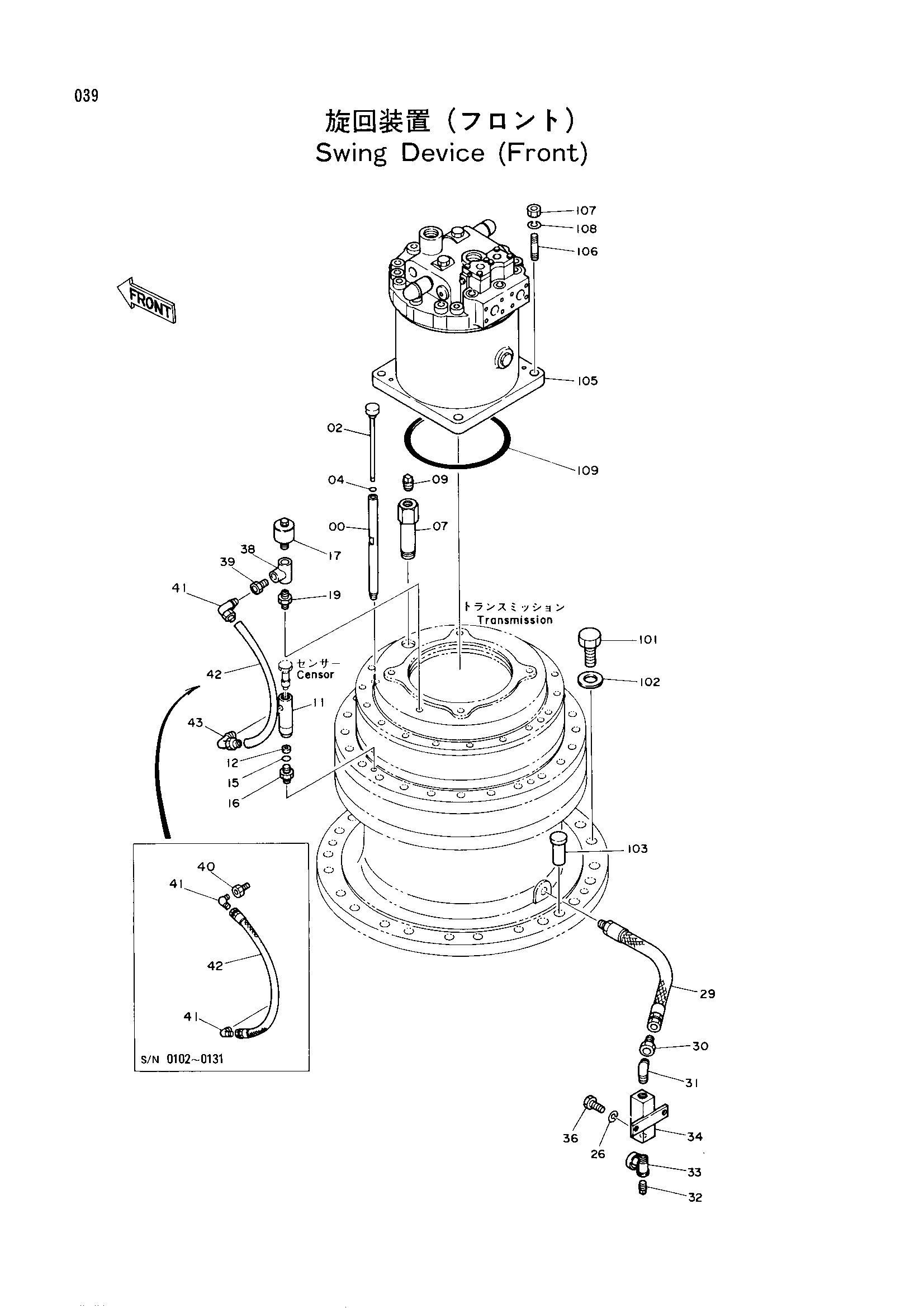

Заводская схема «Механизм поворота (передний)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189593 замена: 9738795 | Трубка | 1 |
| 00 | 9738795 | Трубка | 1 |
| 02 | 9725399 | Указатель уровня | 1 |
| 04 | 962567 | Уплотнительное кольцо | 1 |
| 07 | 9725401 | Трубка | 1 |
| 09 | 94-2026 | Пробка | 1 |
| 11 | 9726652 | Трубка | 1 |
| 12 | 4196118 | Фильтр | 1 |
| 15 | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4167972 | Адаптер | 1 |
| 17 | 4083754 | Сапун | 1 |
| 19 | 94-1702 | Адаптер | 1 |
| 26 | A590910 | Пружинная шайба | 2 |
| 29 | 4081887 | Шланг | 1 |
| 30 | 94-1304 | Адаптер | 1 |
| 31 | 94-0633 | Угловой штуцер | 1 |
| 32 | 94-2024 | Пробка | 1 |
| 33 | 4184833 | Шаровой клапан | 1 |
| 34 | 9725409 | Блок | 1 |
| 36 | J901020 | Болт | 2 |
| 36 | M111020 | Болт | 2 |
| 38 | 94-0661 | Тройник | 1 |
| 39 | J728382 | Переходник | 1 |
| 40 | J728281 | Втулка | 1 |
| 41 | 4047930 | Штуцер трубка | 1 |
| 41 | 4163017 | Угловой штуцер | 2 |
| 42 | 4190242 | Нейлоновый шланг | 1 |
| 42 | 4253751 | Трубка | 1 |
| 43 | 4047929 | Штуцер трубка | 1 |
| 101 | J833395 | Болт | 24 |
| 102 | 4083438 | Шайба | 24 |
| 103 | 4177239 | Установочный штифт | 2 |
| 105 | 4181841 замена: 4292735 | Гидромотор | 1 |
| 105 | 4292735 | Гидромотор | 1 |
| 106 | M712056 | Болт шпилька | 4 |
| 107 | J951020 | Гайка | 4 |
| 108 | A590920 | Пружинная шайба | 4 |
| 109 | 4261965 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
