Гидролинии рабочего оборудования (стрела 8.3m) — HITACHI EX1800

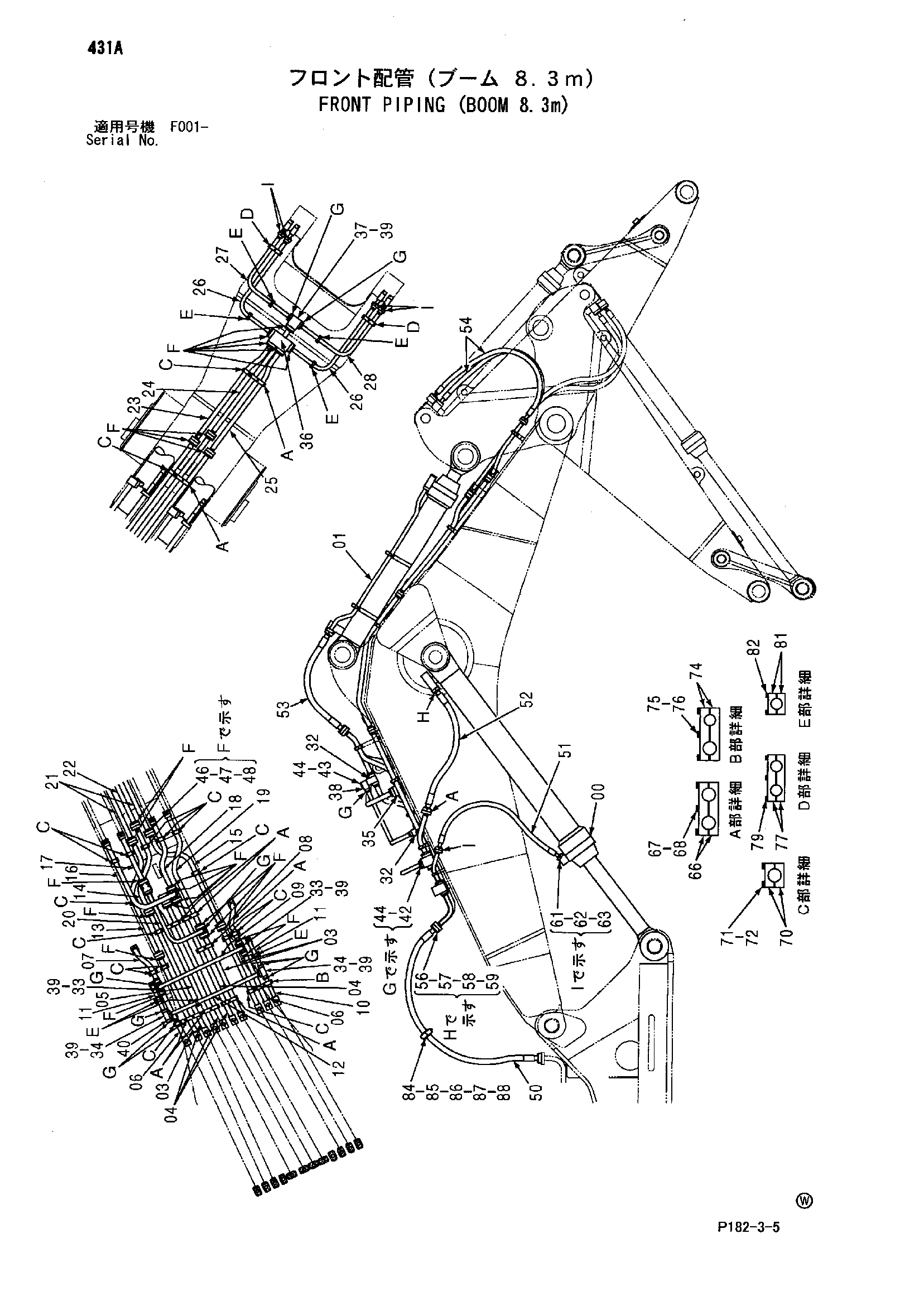

Заводская схема «Гидролинии рабочего оборудования (стрела 8.3m)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4337259 | Гидроцилиндр стрелы | 2 |
| 00 | 4432250 | Гидроцилиндр стрелы | 2 |
| 01 | 4364958 | Гидроцилиндр рукояти (для рукоять 3.6M) | 2 |
| 03 | 8063456 | Трубка | 3 |
| 04 | 8065591 | Трубка | 3 |
| 05 | 8065592 | Трубка | 1 |
| 06 | 8063452 | Трубка | 2 |
| 07 | 8063486 | Трубка | 1 |
| 08 | 8063479 | Трубка | 1 |
| 09 | 8057330 | Трубка | 1 |
| 10 | 8063531 | Трубка | 1 |
| 11 | 8057329 | Трубка | 2 |
| 12 | 8057328 | Трубка | 1 |
| 13 | 8065599 | Трубка | 1 |
| 14 | 8065600 | Трубка | 1 |
| 15 | 8065598 | Трубка | 1 |
| 16 | 8065596 | Трубка | 1 |
| 17 | 8065595 | Трубка | 1 |
| 18 | 8065594 | Трубка | 1 |
| 19 | 8065593 | Трубка | 1 |
| 20 | 8065597 | Трубка | 1 |
| 21 | 8065601 | Трубка | 2 |
| 22 | 8065602 | Трубка | 1 |
| 23 | 8065603 | Трубка | 1 |
| 24 | 8065605 | Трубка | 1 |
| 25 | 8065604 | Трубка | 1 |
| 26 | 8063535 | Трубка | 2 |
| 27 | 8057334 | Трубка | 1 |
| 28 | 8057333 | Трубка | 1 |
| 32 | 3039210 | Блок | 2 |
| 33 | 3037678 | Блок | 2 |
| 34 | 4199195 | Коллектор | 2 |
| 35 | 4199321 | Коллектор | 1 |
| 36 | 4192970 | Коллектор | 1 |
| 37 | 3033046 | Блок | 1 |
| 38 | 3037754 | Коллектор | 1 |
| 39 | 4093624 | Пробка | 5 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4091297 | Крышка | 1 |
| 42 | M341650 | Болт с внутренним шестигранником | 48 |
| 43 | M341600 | Болт с внутренним шестигранником | 4 |
| 44 | 4510169 | Уплотнительное кольцо | 13 |
| 46 | J912070 | Болт | 104 |
| 47 | A590920 | Пружинная шайба | 104 |
| 48 | 4510170 | Уплотнительное кольцо | 26 |
| 50 | 4325451 | Шланг | 10 |
| 51 | 4349967 | Шланг | 2 |
| 52 | 4325452 | Шланг | 2 |
| 53 | 4367367 | Шланг | 4 |
| 54 | 4347824 | Шланг | 4 |
| 56 | 4169565 | Разъёмный фланец | 64 |
| 57 | J912070 | Болт | 128 |
| 58 | A590920 | Пружинная шайба | 128 |
| 59 | 4510170 | Уплотнительное кольцо | 32 |
| 61 | 4075854 | Разъёмный фланец | 16 |
| 62 | M341650 | Болт с внутренним шестигранником | 32 |
| 63 | 4510169 | Уплотнительное кольцо | 8 |
| 66 | 4357286 | Хомут трубки | 16 |
| 67 | J901402 | Болт | 24 |
| 68 | A590914 | Пружинная шайба | 24 |
| 70 | 4357265 | Хомут трубки | 32 |
| 71 | J901402 | Болт | 32 |
| 72 | A590914 | Пружинная шайба | 32 |
| 74 | 4357287 | Хомут трубки | 2 |
| 75 | J901402 | Болт | 3 |
| 76 | A590914 | Пружинная шайба | 3 |
| 77 | 4372836 | Хомут трубки | 4 |
| 79 | J011295 | Болт с шайбой | 6 |
| 81 | 4342723 | Хомут трубки | 14 |
| 82 | J011295 | Болт с шайбой | 14 |
| 84 | 3039328 | Хомут | 2 |
| 84 | 3075846 замена: 3089368 | Хомут | 1 |
| 84 | 3089368 | Пластина | 1 |
| 85 | J901214 | Болт | 5 |
| 85 | J901212 | Болт | 12 |
| 85 | J901213 | Болт | 12 |
| 86 | J950012 | Гайка | 10 |
| 86 | A590912 | Пружинная шайба | 12 |
| 86 | J950012 | Гайка | 24 |
| 87 | 449490 | Плоская шайба | 10 |
| 87 | 449490 | Плоская шайба | 12 |
| 88 | 4201092 | Втулка | 10 |
| 88 | 4383223 | Хомут | 4 |
| 89 | 4383224 | Хомут | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
