Пилотные гидролинии (1-2) — HITACHI EX1800

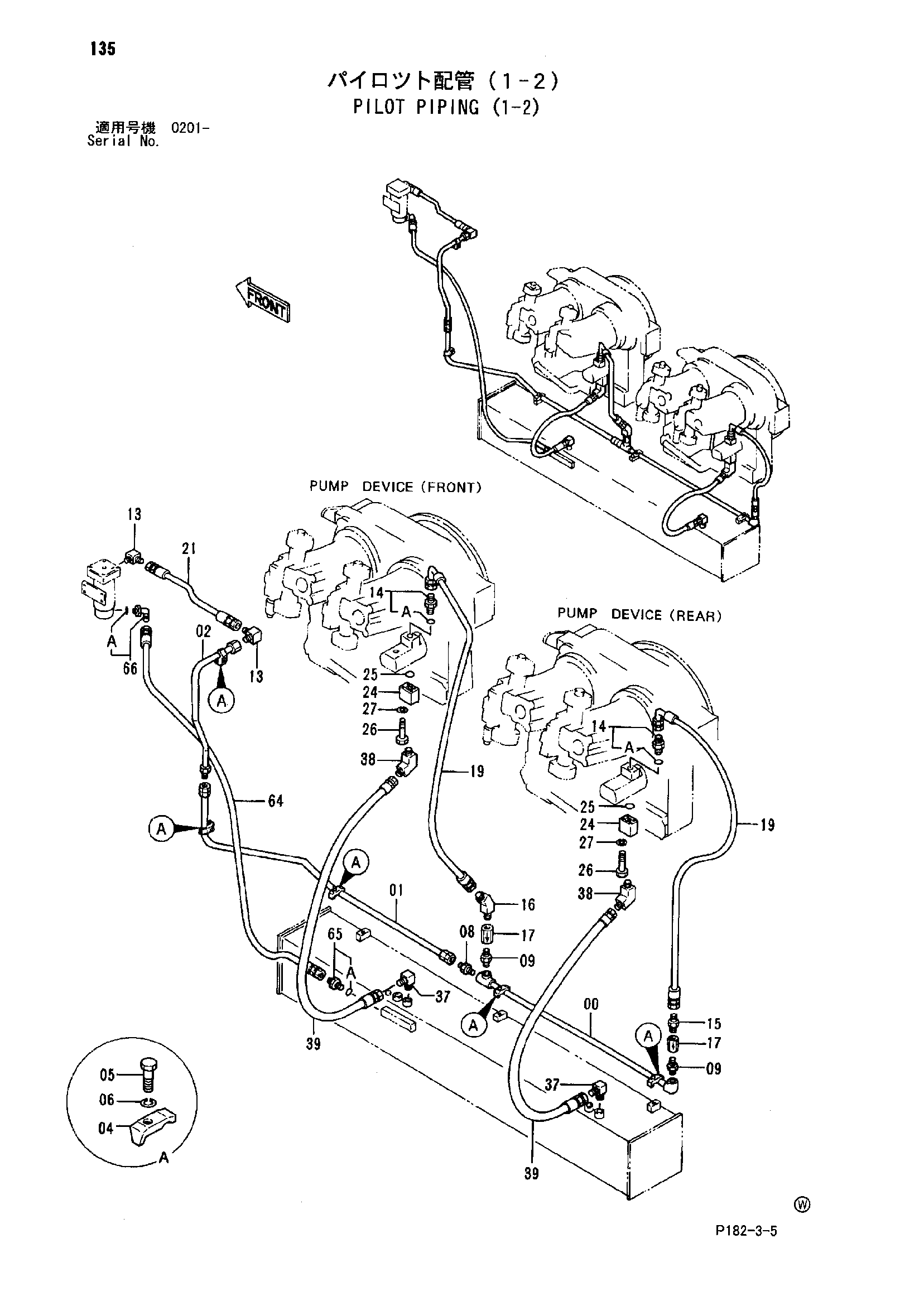

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9725053 | Трубка | 1 |
| 01 | 8035222 | Трубка | 1 |
| 02 | 9730255 | Трубка | 1 |
| 04 | 4053595 | Хомут трубки | 5 |
| 05 | J901255 | Болт | 5 |
| 06 | A590912 | Пружинная шайба | 5 |
| 08 | 94-1304 | Адаптер | 1 |
| 09 | 94-1703 | Адаптер | 2 |
| 13 | 94-1404 | Угловой штуцер | 2 |
| 14 | 4042032 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 94-1303 | Адаптер | 1 |
| 16 | 94-1503 | Угловой штуцер | 1 |
| 17 | 4163091 | Обратный клапан | 2 |
| 19 | 4184890 | Шланг | 2 |
| 21 | 4216436 | Шланг | 1 |
| 24 | 4200837 | Коллектор | 2 |
| 25 | A811035 | Уплотнительное кольцо | 2 |
| 26 | 4200410 | Болт | 8 |
| 27 | A590910 | Пружинная шайба | 8 |
| 37 | 94-1404 | Угловой штуцер | 2 |
| 38 | 94-1504 | Угловой штуцер | 2 |
| 39 | 4023186 | Шланг | 2 |
| 64 | 4118274 | Шланг | 1 |
| 65 | 4042031 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4037761 | Угловой штуцер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
