Насос — HITACHI EX1800

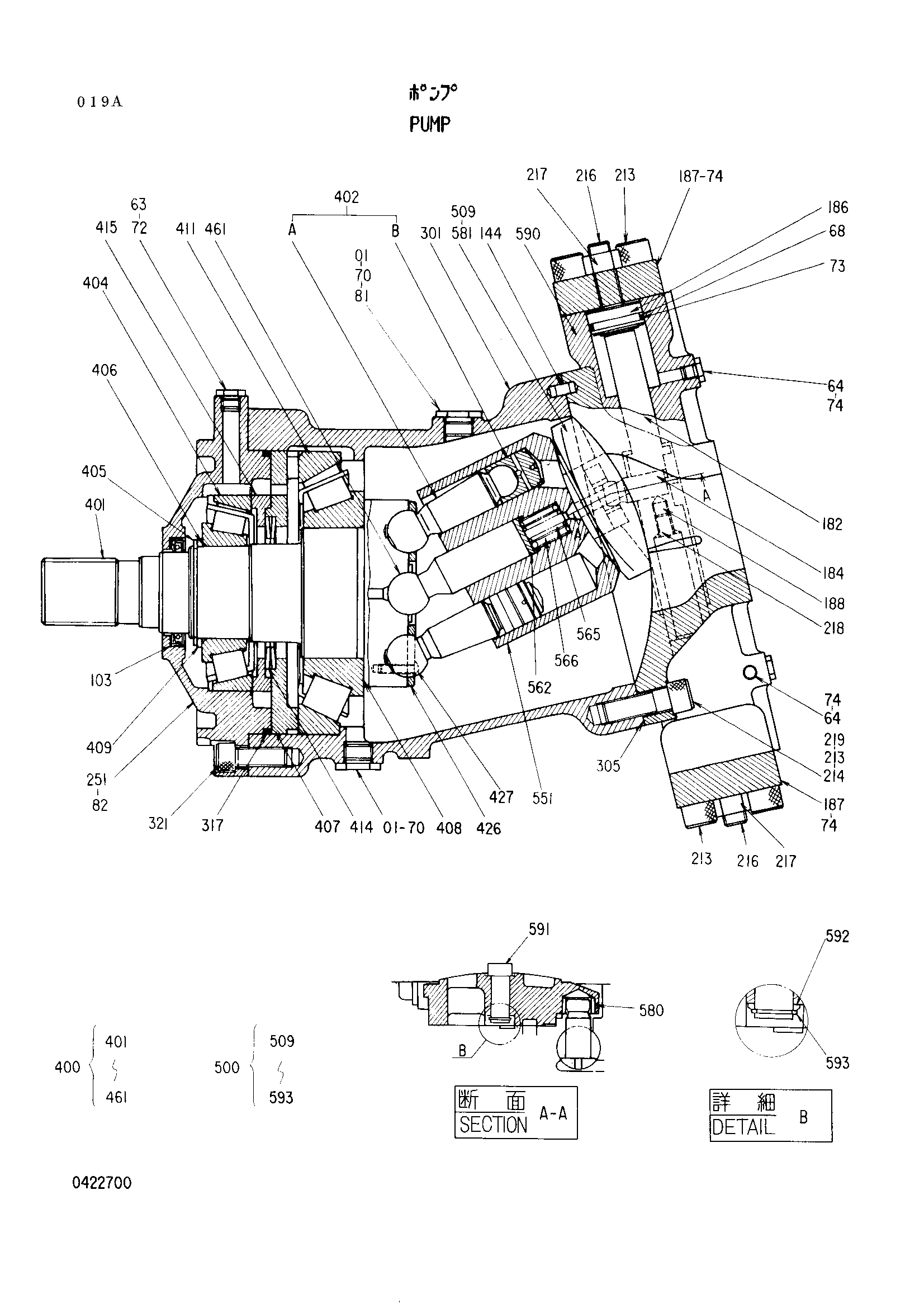

Заводская схема «Насос» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4268852 | Насос | 1 | |
| 01 | 0313106 | Пробка | 4 |
| 63 | 0251913 | Пробка | 2 |
| 64 | 0236014 | Пробка | 4 |
| 68 | 0313401 | Опорное кольцо | 2 |
| 70 | 4506424 | Уплотнительное кольцо | 4 |
| 72 | 4509180 | Уплотнительное кольцо | 2 |
| 73 | 4037888 | Уплотнительное кольцо | 2 |
| 74 | 957366 | Уплотнительное кольцо | 6 |
| 81 | 0313402 | Установочный винт | 4 |
| 82 | 0313403 | Установочный винт | 4 |
| 103 | 0238244 | Масляное уплотнение | 1 |
| 144 | 0313404 | Палец | 2 |
| 182 | 0313405 | Поршень | 1 |
| 184 | 0313406 | Палец | 1 |
| 186 | 0313407 | Ограничитель | 2 |
| 187 | 0313425 | Крышка | 2 |
| 188 | 0313409 | Винт | 1 |
| 213 | 0313410 | Болт с внутренним шестигранником | 10 |
| 214 | 0313411 | Болт с внутренним шестигранником | 2 |
| 216 | 0313412 | Установочный винт | 2 |
| 217 | 0116902 | Гайка | 2 |
| 218 | 0313413 | Установочный винт | 1 |
| 219 | 0313414 | Болт с внутренним шестигранником | 2 |
| 251 | 0313415 | Крышка | 1 |
| 301 | 0313416 | Корпус | 1 |
| 305 | 0313417 | Манжета | 1 |
| 317 | 0313418 | Уплотнительное кольцо | 1 |
| 321 | 0313419 | Болт с внутренним шестигранником | 8 |
| 400 | 0422601 | Вал в сборе | 1 |
| 500 | 0422701 | Гидроцилиндр. в сборе | 1 |
| 562 | 0313422 | Седло пружины | 1 |
| 565 | 0313423 | Пружина | 1 |
| 566 | 0313424 | Пружина | 1 |
| 591 | 0422702 | Палец | 1 |
| 592 | 0422703 | Шайба | 1 |
| 593 | 0422704 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
