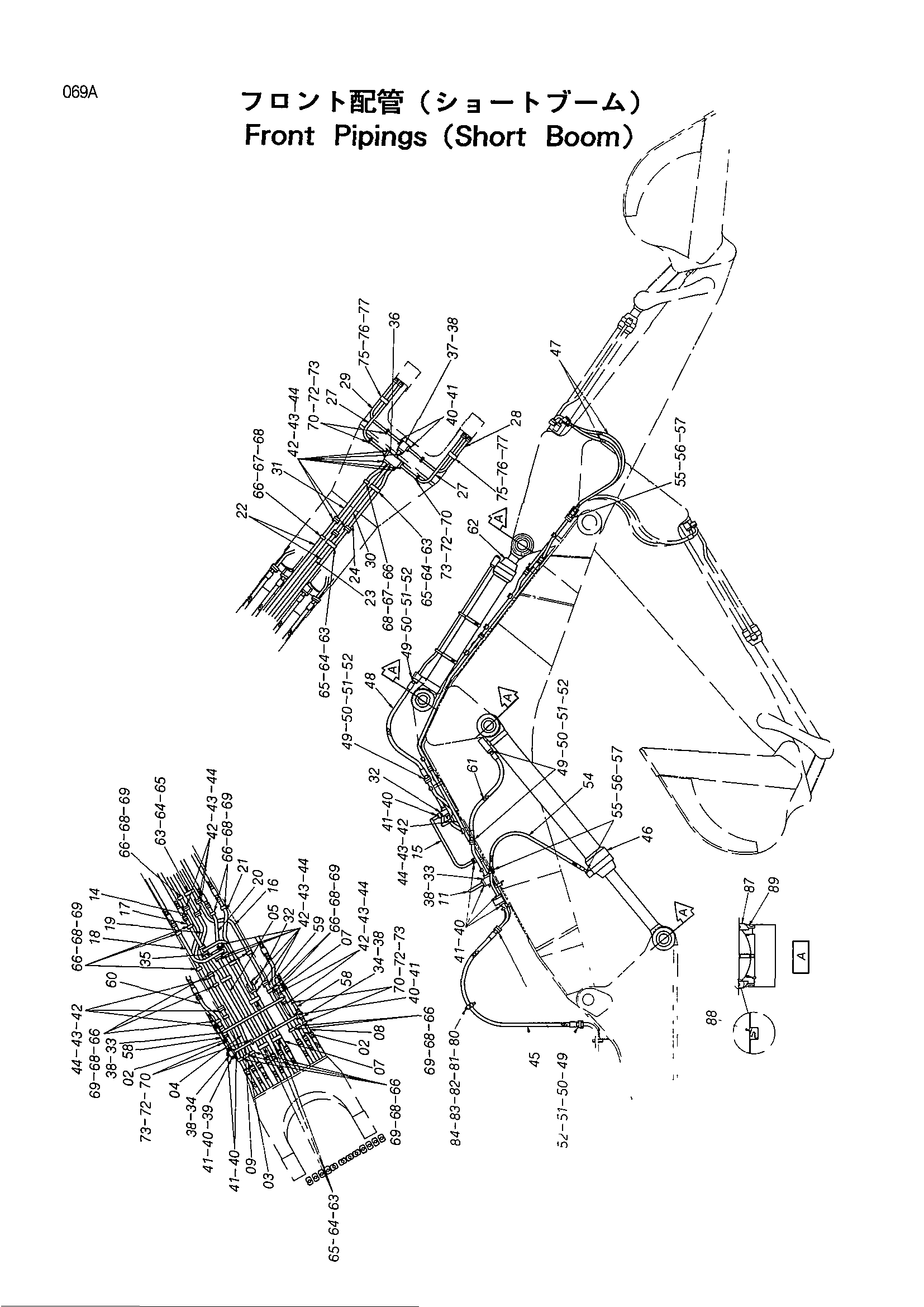

Передний трубопроводы (укороченный стрела) — HITACHI EX1800

Заводская схема «Передний трубопроводы (укороченный стрела)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8063818	Трубка	2
03	8063819	Трубка	1
04	8063820	Трубка	1
05	8063821	Трубка	1
06	8063822	Трубка	2
07	8063823	Трубка	2
08	8063824	Трубка	1
09	8037865	Трубка	1
11	8037867	Трубка	1
14	8037870	Трубка	1
15	8037871	Трубка	1
16	8037872	Трубка	1
17	8037873	Трубка	1
18	8037874	Трубка	1
19	8037875	Трубка	1
20	8037876	Трубка	1
21	8037877	Трубка	1
22	8037878	Трубка	2
23	8037879	Трубка	1
24	8037880	Трубка	1
27	8037883	Трубка	2
28	8037884	Трубка	1
29	8037885	Трубка	1
30	8037881	Трубка	1
31	8037882	Трубка	1
32	3039210	Блок	2
33	3037678	Блок	2
34	4199195	Коллектор	2
35	4199321	Коллектор	1
36	4192970	Коллектор	1
37	3033046	Блок	1
38	4093624	Пробка	5
39	4091297	Крышка	1
40	4510169	Уплотнительное кольцо	12
41	4146847	Болт с внутренним шестигранником	48
42	4510170	Уплотнительное кольцо	26
43	A590920	Пружинная шайба	104
44	J912070	Болт	104
45	4357609	Шланг	10
46	4364647	Гидроцилиндр стрелы	2
47	4292623	Шланг	4
48	4287986	Шланг	4
49	4510170	Уплотнительное кольцо	32
50	4169565	Разъёмный фланец	64
51	A590920	Пружинная шайба	128
52	J912070	Болт	128
54	4278951	Шланг	2
55	4510169	Уплотнительное кольцо	8
56	4075854	Разъёмный фланец	16
57	4146847	Болт с внутренним шестигранником	32
58	8044167	Трубка	2
59	8044179	Трубка	1
60	8044296	Трубка	1
61	4228921	Шланг	2
62	4286897	Гидроцилиндр рукояти	2
63	4179429	Хомут трубки	8
64	A590916	Пружинная шайба	16
65	J901600	Болт	16
66	4257715	Хомут трубки	19
68	A590914	Пружинная шайба	38
69	J901400	Болт	38
70	4257716	Хомут трубки	8
72	A590912	Пружинная шайба	16
73	J901280	Болт	16
75	4179428	Хомут трубки	2
76	A590914	Пружинная шайба	4
77	J901480	Болт	4
80	3039328	Хомут	2
81	J901214	Болт	5
82	J950012	Гайка	10
83	A590112	Плоская шайба	10
84	4201092	Втулка	10
87	4259861	Шайба	16
88	4231801	Пылезащитное уплотнение	16
89	4259864	Пылезащитное уплотнение	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
