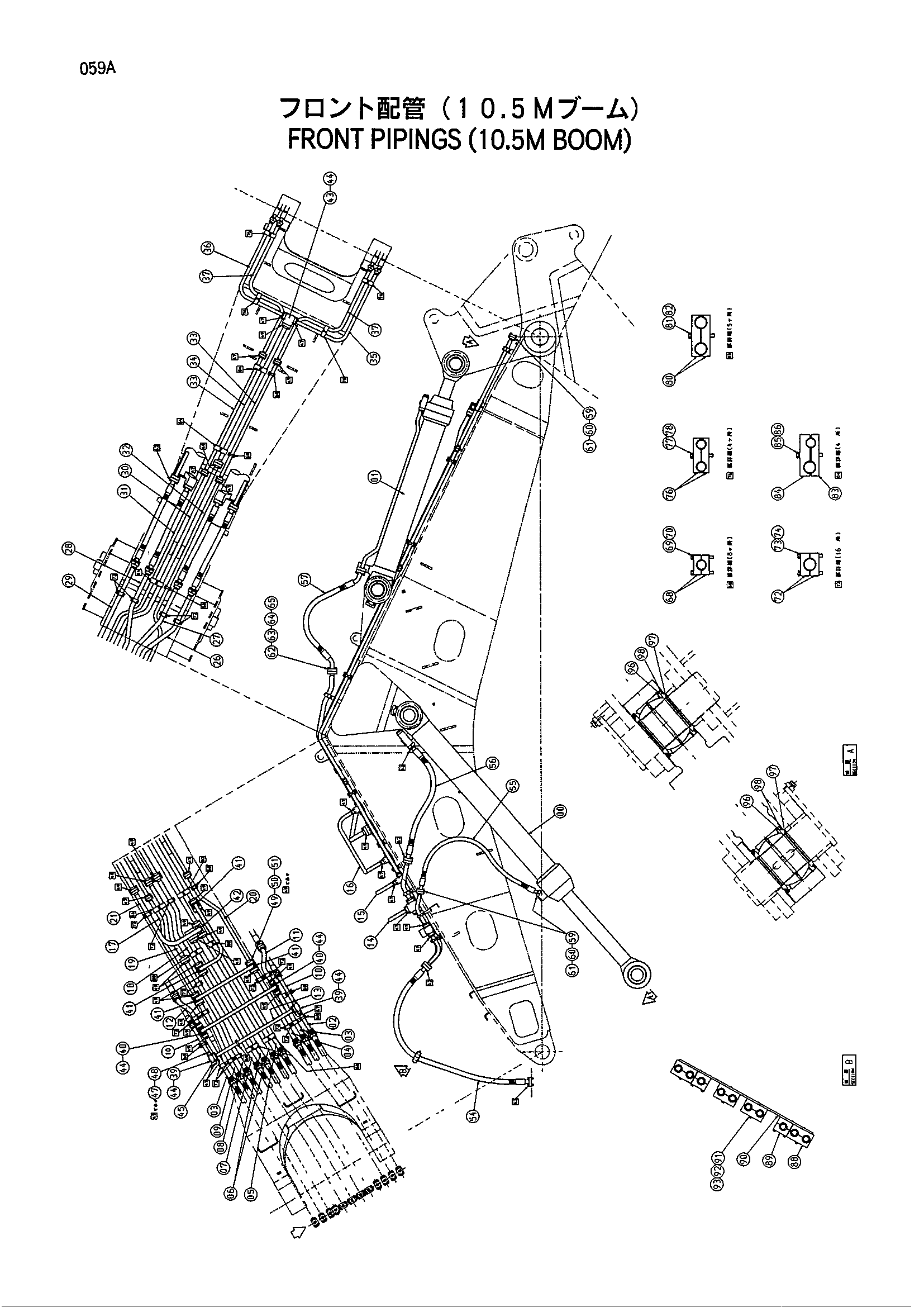

Передний трубопроводы (10.5M стрела) — HITACHI EX1800

Заводская схема «Передний трубопроводы (10.5M стрела)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4380012	Гидроцилиндр стрелы	2
01	4376752	Гидроцилиндр рукояти	2
02	8037864	Трубка	1
03	8063452	Трубка	2
04	8063456	Трубка	1
05	8063470	Трубка	1
06	8063455	Трубка	2
07	8063471	Трубка	1
08	8063468	Трубка	1
09	8044312	Трубка	1
10	8057329	Трубка	2
11	8063479	Трубка	1
12	8063486	Трубка	1
13	8057328	Трубка	1
14	8057330	Трубка	1
15	8061348	Трубка	1
16	8061353	Трубка	1
17	8063721	Трубка	1
18	8063473	Трубка	1
19	8063474	Трубка	1
20	8044174	Трубка	1
21	8063472	Трубка	1
26	8068796	Трубка	1
27	8068797	Трубка	1
28	8068798	Трубка	1
29	8068799	Трубка	1
30	8068800	Трубка	1
31	8068801	Трубка	1
32	8068802	Трубка	1
33	8061357	Трубка	2
34	8063485	Трубка	1
35	8061360	Трубка	1
36	8061362	Трубка	1
37	8061361	Трубка	2
39	4199195	Коллектор	2
40	3037678	Блок	2
41	3039210	Блок	4
42	4199321	Коллектор	1
43	3033046	Блок	1
44	4093624	Пробка	5
44A	957366	Уплотнительное кольцо	1
45	4091297	Крышка	1
47	4510169	Уплотнительное кольцо	20
48	4146847	Болт с внутренним шестигранником	80
49	4510170	Уплотнительное кольцо	22
50	J912070	Болт	88
51	A590920	Пружинная шайба	88
54	4343356	Шланг	10
55	4347991	Шланг	2
56	4343357	Шланг	2
57	4384397	Шланг	4
59	4510169	Уплотнительное кольцо	12
60	4075854	Разъёмный фланец	16
61	4146847	Болт с внутренним шестигранником	32
62	4510170	Уплотнительное кольцо	32
63	4169565	Разъёмный фланец	64
64	J912070	Болт	128
65	A590920	Пружинная шайба	128
68	4342723	Хомут трубки	16
69	J901200	Болт	16
70	A590912	Пружинная шайба	16
72	4357265	Хомут трубки	32
73	J901402	Болт	32
74	A590914	Пружинная шайба	32
76	4368932	Хомут трубки	8
77	J901400	Болт	8
78	A590914	Пружинная шайба	8
80	4368931	Хомут трубки	10
81	J901603	Болт	10
82	A590916	Пружинная шайба	10
83	4368933	Хомут трубки	4
84	4216191	Хомут трубки	4
85	J901603	Болт	8
86	A590916	Пружинная шайба	8
88	4383223	Хомут	8
89	4383224	Хомут	4
90	3075846	Пластина	1
91	J901212	Болт	12
92	A590912	Пружинная шайба	12
93	449490	Шайба	12
96	4259861	Шайба	16
97	4231801	Пылезащитное уплотнение	16
98	4259864	Пылезащитное уплотнение	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
