Пилотный трубопроводы (3-2) — HITACHI EX1800

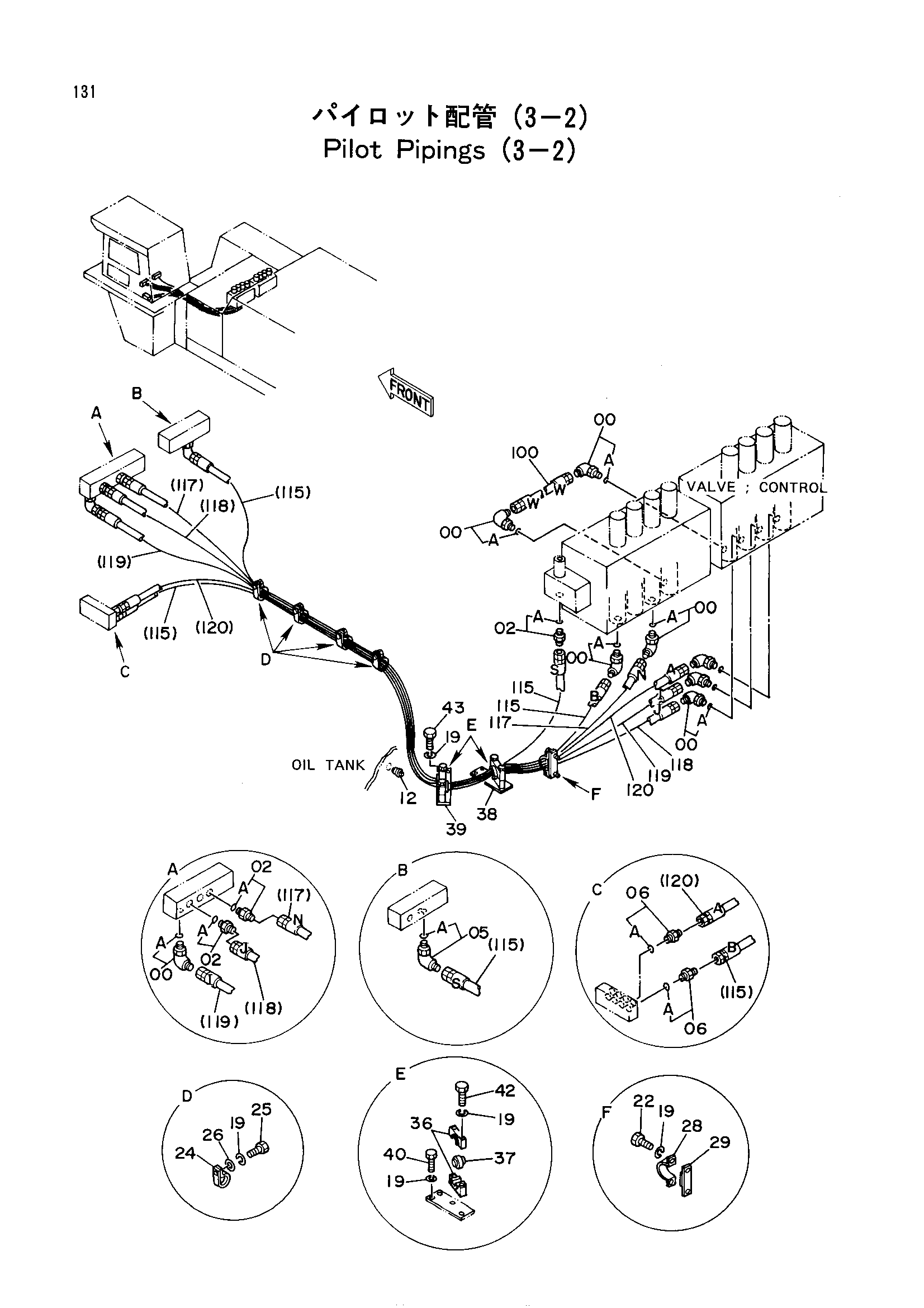

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4037761 | Угловой штуцер | 8 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4042031 | Адаптер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4133249 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4160641 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 94-2023 | Пробка | 1 |
| 19 | A590910 | Пружинная шайба | 13 |
| 22 | J901025 | Болт | 2 |
| 24 | 4193816 | Зажим | 4 |
| 25 | J901020 | Болт | 4 |
| 26 | A590110 | Плоская шайба | 4 |
| 28 | 4089557 | Хомут | 1 |
| 29 | 4187112 | Хомут | 1 |
| 36 | 4186032 | Хомут | 2 |
| 37 | 4186033 | Втулка | 2 |
| 38 | 4203302 | Кронштейн | 1 |
| 39 | 4203303 | Кронштейн | 1 |
| 40 | J901025 | Болт | 3 |
| 42 | J901003 | Болт | 3 |
| 43 | J901005 | Болт | 1 |
| 100 | 4156460 | Шланг | 1 |
| 115 | 4197773 | Шланг | 2 |
| 117 | 4197775 | Шланг | 1 |
| 118 | 4188990 | Шланг | 1 |
| 119 | 4197777 | Шланг | 1 |
| 120 | 4197778 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
