HYD. трубопроводы (кондиционер): 1 — HITACHI EX1800

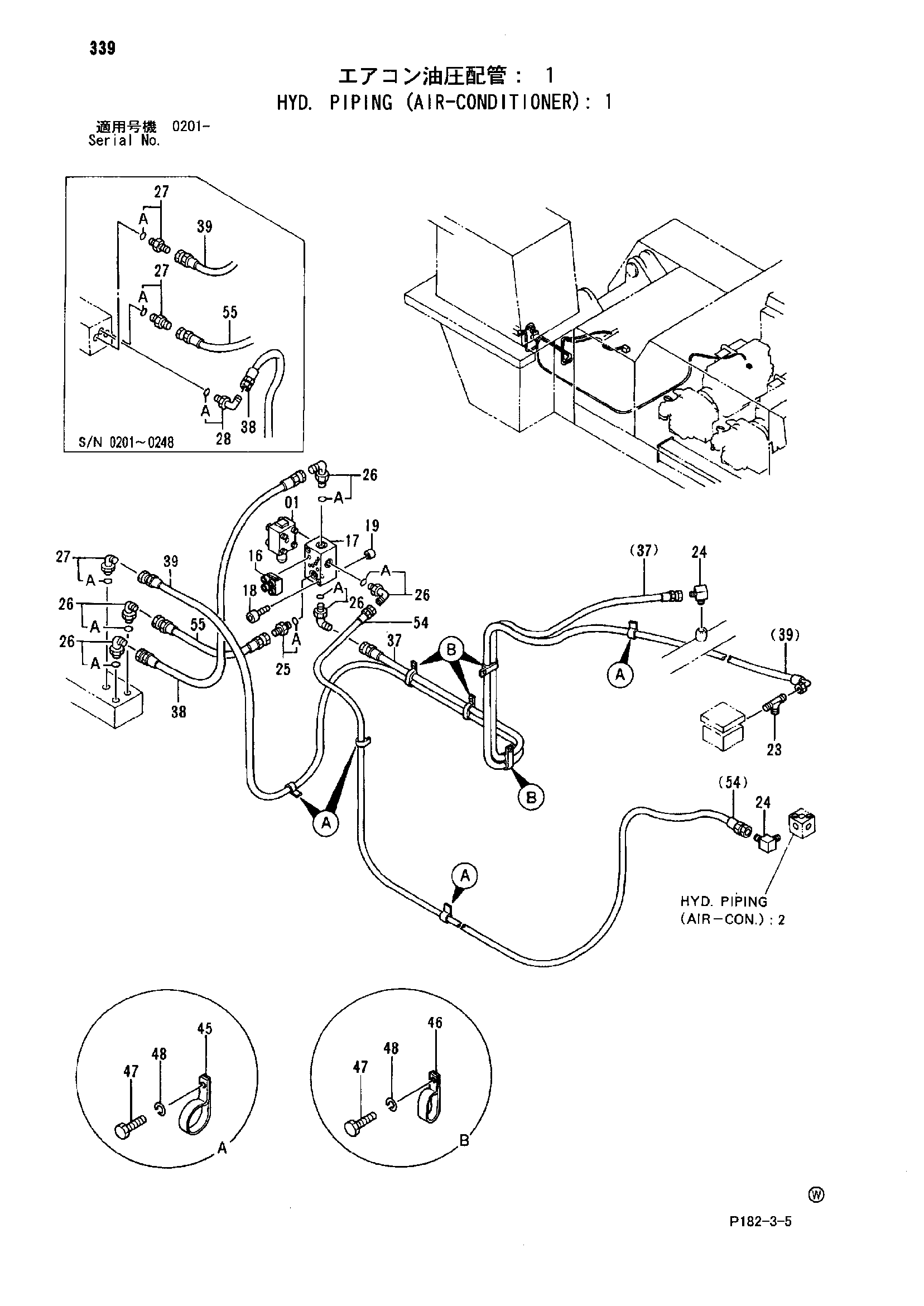

Заводская схема «HYD. трубопроводы (кондиционер): 1» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4287404 | Клапан рериеф | 1 |
| 16 | 4287405 | Обратный клапан | 1 |
| 17 | 2033079 | Блок | 1 |
| 18 | M341000 | Болт с внутренним шестигранником | 2 |
| 19 | 4131346 | Проставка | 2 |
| 23 | 4288556 | Тройник | 1 |
| 24 | 94-1403 | Угловой штуцер | 2 |
| 25 | 4042032 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4037760 | Угловой штуцер | 3 |
| 26 | 4037760 | Угловой штуцер | 5 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4162963 | Адаптер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4173022 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4169597 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4267315 | Шланг | 1 |
| 38 | 4288837 | Шланг | 1 |
| 39 | 4247534 | Шланг | 1 |
| 45 | 4190263 | Зажим | 4 |
| 46 | 4192034 | Зажим | 4 |
| 47 | J901016 | Болт | 8 |
| 48 | A590910 | Пружинная шайба | 8 |
| 54 | 4296627 | Шланг | 1 |
| 55 | 4067520 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
