Электрооборудование (2-2) — HITACHI EX1800

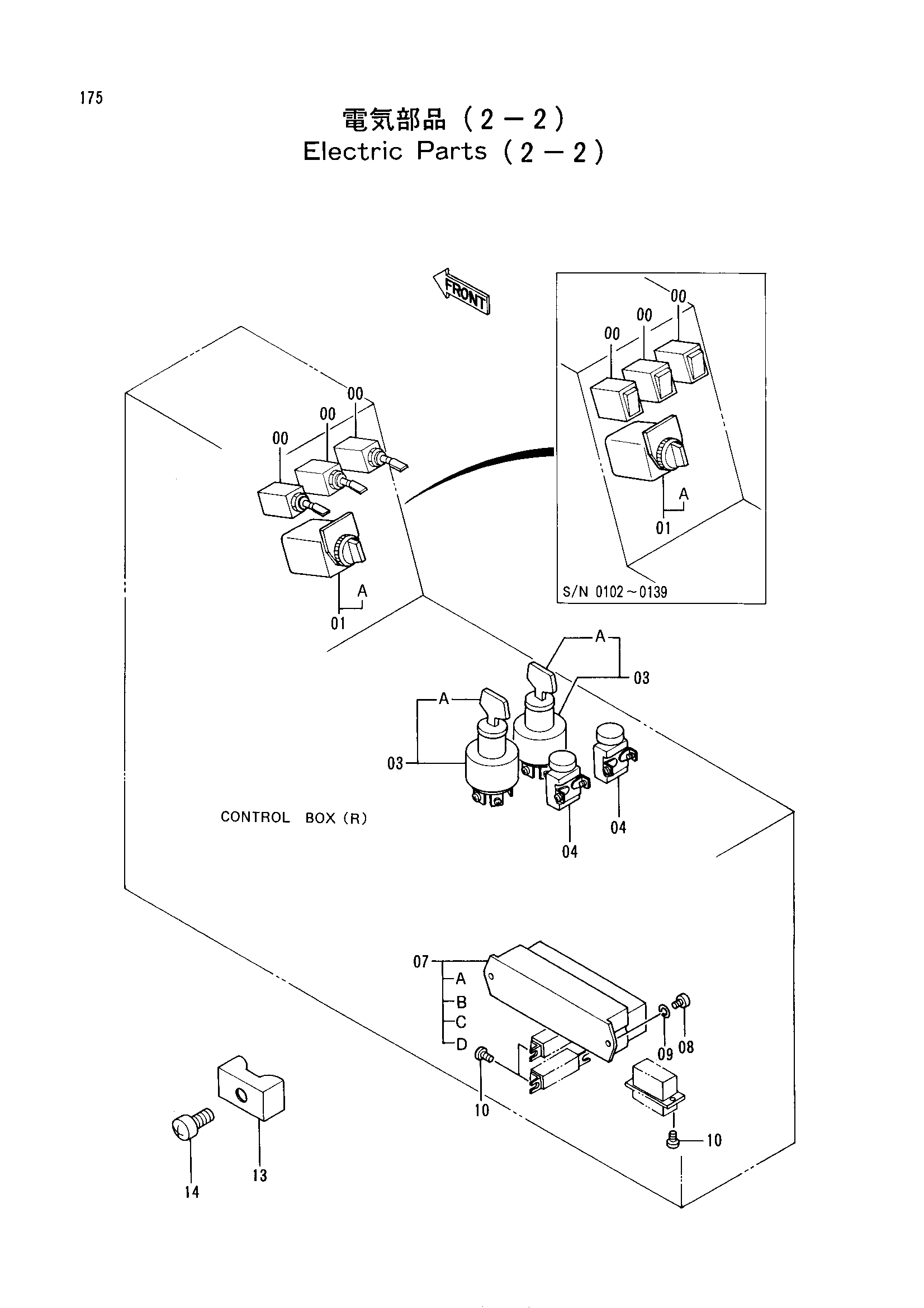

Заводская схема «Электрооборудование (2-2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4201049 | Выключатель | 3 |
| 00 | 4253412 | Выключатель тумблер | 3 |
| 01 | 4201490 замена: 4251102 | Выключатель пусхбут. | 1 |
| 01 | 4251102 замена: 4261585 | Выключатель | 1 |
| 01 | 4261585 | Выключатель | 1 |
| 01A | 4251197 | Информационная табличка | 1 |
| 03 | 4186743 замена: 4237504 | Замок зажигания | 2 |
| 03 | 4237504 | Замок зажигания | 2 |
| 03A | 4187757 | Шпонка | 1 |
| 04 | 4086690 | Комплект (етхер выключатель) | 2 |
| 07 | 4201489 | Короб предохранитель | 1 |
| 07A | 4195593 | Предохранитель (5A) | 1 |
| 07B | 4195594 | Предохранитель (10A) | 1 |
| 07C | 4195595 | Предохранитель (15A) | 1 |
| 07D | 4195596 | Предохранитель (20A) | 1 |
| 08 | M430620 | Винт | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | M430410 | Винт | 6 |
| 13 | 4196829 | Направляющая лента | 13 |
| 14 | M430610 | Винт | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
