Двигатель — HITACHI EX1800

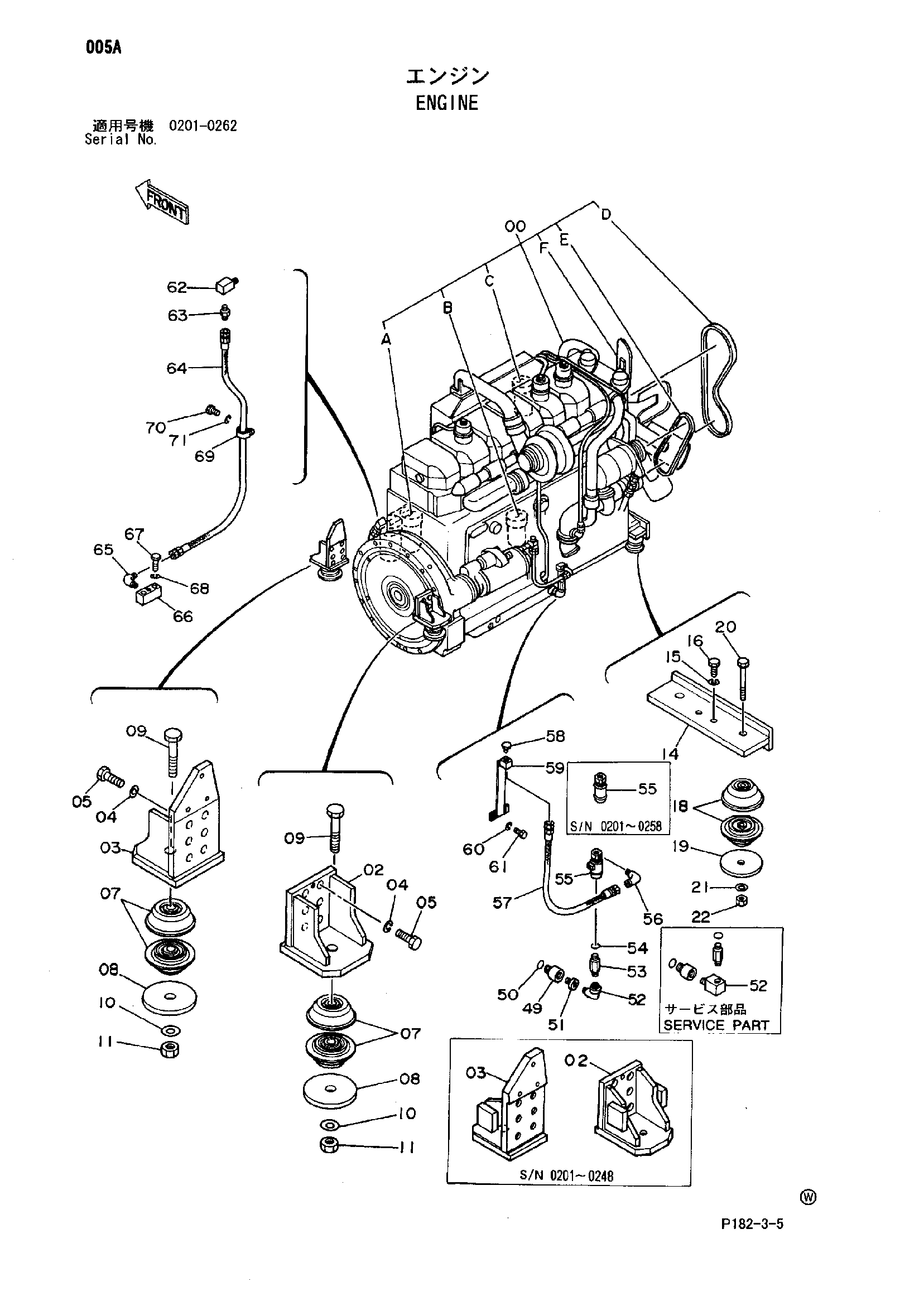

Заводская схема «Двигатель» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4288926	Двигатель	1
00A	4085913	Фильтрующий элемент	2
00B	4085912 замена: 4291867	Элемент фильтр (топливный)	2
00B	4291867	Элемент фильтр (топливный)	2
00C	4127340	Элемент (корросион)	1
00C	4266063 замена: 4228689	Элемент (корросион)	1
00C	4228689	Элемент (корросион)	1
00D	4289658	Ремень вентилятор (1=1 деталь)	1
00E	4220995	Ремень генератор	1
02	7016513 замена: 7026899	Кронштейн	1
02	7026899	Кронштейн	1
03	7016514 замена: 7026811	Кронштейн	1
03	7026811	Кронштейн	1
04	A590927	Пружинная шайба	12
05	J912775	Болт	12
07	4183996	Амортизатор	4
08	4184234	Пластина	2
09	J833319	Болт	2
10	4083438	Шайба	4
11	M663033	U-образная гайка	2
14	8034562	Кронштейн	1
15	A590918	Пружинная шайба	2
16	J931850	Болт	2
18	4183995	Амортизатор	4
19	4184233	Пластина	2
20	J932216	Болт	2
21	4089822	Шайба	4
22	M662022	U-образная гайка	2
49	3046978	Адаптер	1
50	4226986	Уплотнительное кольцо	1
51	94-1603 замена: 4337823	Переходник	1
52	94-0632 замена: 4337823	Угловой штуцер	1
52	4337823	Угловой штуцер	1
53	4204099	Адаптер	1
54	4200402	Уплотнительное кольцо	1
55	9730839 замена: 9741127	Трубка	1
55	9741127	Трубка	1
56	4196225	Угловой штуцер	1
57	4055102	Шланг	1
58	4192643	Сапун	1
59	9725956	Блок	1
60	J21384	Пружинная шайба	2
61	19H1741	Болт	2
62	4253284	Адаптер	1
63	94-1301	Адаптер	1
64	4022542	Шланг	1
65	94-1401	Угловой штуцер	1
66	4253203	Блок	1
66	4314489	Блок	1
67	J901055	Болт	2
68	A590910	Пружинная шайба	2
69	4190262	Зажим	1
70	J901016	Болт	1
71	A590910	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
