Трубопроводы системы смазки (стрела 8.3m) — HITACHI EX1800

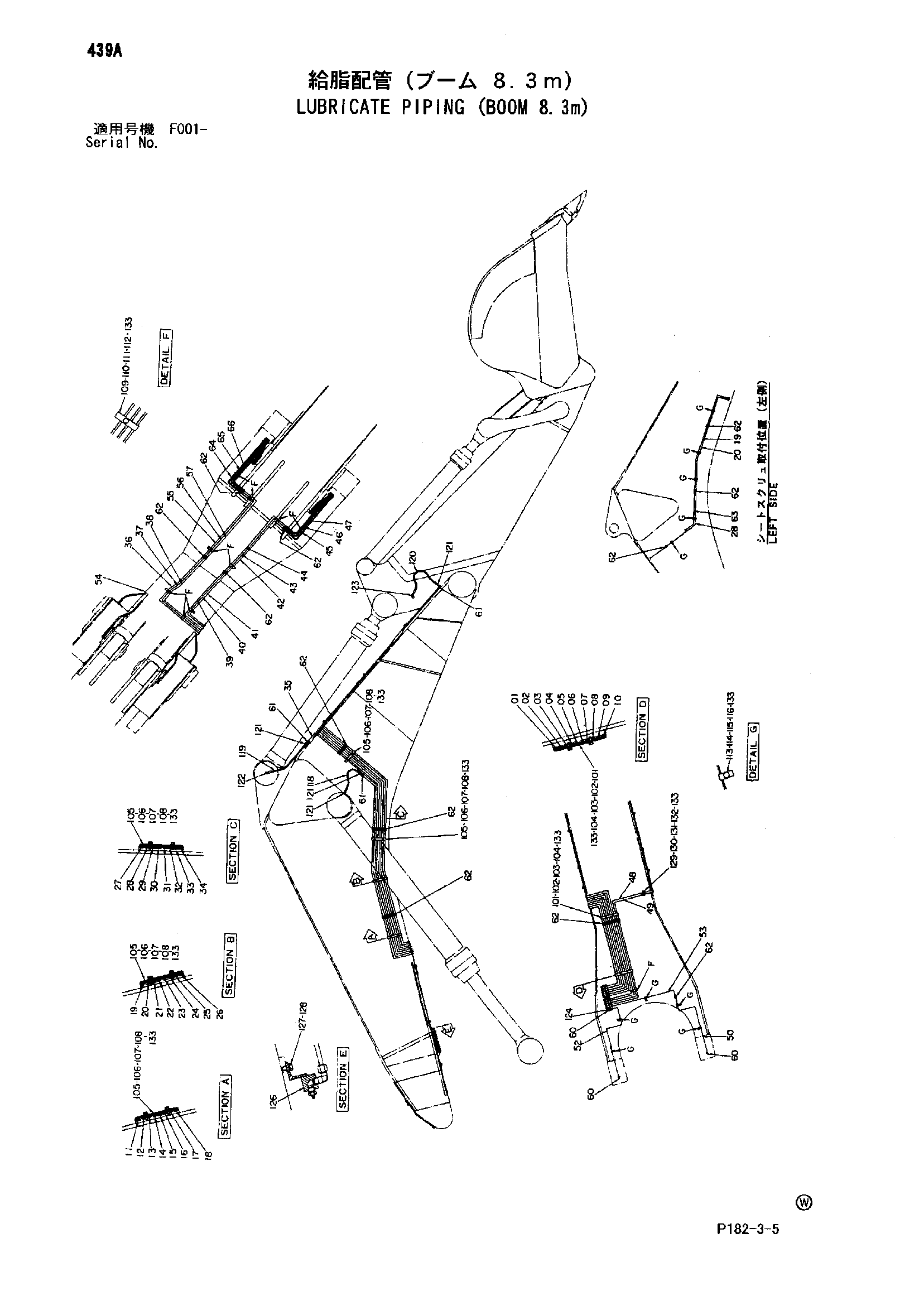

Заводская схема «Трубопроводы системы смазки (стрела 8.3m)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4271440 | Хомут | 2 |
| 03 | 4271439 | Проставка | 4 |
| 04 | 4271443 | Резиновая прокладка | 4 |
| 05 | J011235 | Болт с шайбой | 4 |
| 08 | 4271441 | Хомут | 5 |
| 09 | 4271439 | Проставка | 10 |
| 10 | 4271444 | Резиновая прокладка | 10 |
| 11 | J011235 | Болт с шайбой | 10 |
| 14 | 4302749 | Хомут | 12 |
| 15 | 4302747 | Проставка | 12 |
| 16 | 4273721 | Резиновая прокладка | 24 |
| 17 | J011035 | Болт с шайбой | 12 |
| 20 | 4302748 | Хомут | 13 |
| 21 | 4302747 | Проставка | 13 |
| 22 | 4269657 | Резиновая прокладка | 26 |
| 23 | J011035 | Болт с шайбой | 13 |
| 26 | 4067521 | Шланг | 2 |
| 27 | 4058740 | Шланг | 2 |
| 27 | 4157948 | Шланг | 2 |
| 28 | 4157953 | Шланг | 6 |
| 29 | 94-1301 | Адаптер | 4 |
| 30 | 94-1401 | Угловой штуцер | 4 |
| 31 | 94-1501 | Угловой штуцер | 6 |
| 33 | 8040994 | Блок | 2 |
| 34 | J75482 | Пресс-маслёнка | 12 |
| 35 | J010816 | Болт с шайбой | 6 |
| 39 | 94-2023 | Пробка | 1 |
| 40 | 94-2025 | Пробка | 1 |
| 101 | 4273955 | Трубка | 1 |
| 102 | 4273956 | Трубка | 1 |
| 103 | 4273957 | Трубка | 1 |
| 104 | 4273958 | Трубка | 1 |
| 105 | 4273959 | Трубка | 1 |
| 106 | 4273960 | Трубка | 1 |
| 107 | 4367433 | Трубка | 1 |
| 108 | 4367432 | Трубка | 1 |
| 109 | 4367431 | Трубка | 1 |
| 110 | 4367430 | Трубка | 1 |
| 111 | 4273965 | Трубка | 1 |
| 112 | 4273966 | Трубка | 1 |
| 113 | 4273967 | Трубка | 1 |
| 114 | 4273968 | Трубка | 1 |
| 115 | 4273969 | Трубка | 1 |
| 116 | 4273970 | Трубка | 1 |
| 117 | 4273971 | Трубка | 1 |
| 118 | 4273972 | Трубка | 1 |
| 119 | 4367434 | Трубка | 2 |
| 120 | 4367435 | Трубка | 2 |
| 121 | 4367436 | Трубка | 1 |
| 122 | 4367437 | Трубка | 1 |
| 123 | 4367438 | Трубка | 1 |
| 124 | 4367439 | Трубка | 1 |
| 125 | 4367440 | Трубка | 1 |
| 126 | 4367441 | Трубка | 1 |
| 127 | 4367442 | Трубка | 2 |
| 128 | 4367443 | Трубка | 2 |
| 129 | 4367445 | Трубка | 1 |
| 130 | 4367446 | Трубка | 1 |
| 131 | 4367447 | Трубка | 1 |
| 132 | 4367448 | Трубка | 1 |
| 133 | 4367449 | Трубка | 1 |
| 134 | 4367450 | Трубка | 1 |
| 135 | 4367451 | Трубка | 1 |
| 135 | 4435690 | Трубка | 1 |
| 136 | 4367453 | Трубка | 1 |
| 137 | 4367454 | Трубка | 1 |
| 138 | 4367455 | Трубка | 1 |
| 139 | 4367456 | Трубка | 1 |
| 140 | 4367457 | Трубка | 1 |
| 141 | 4367458 | Трубка | 1 |
| 142 | 4367459 | Трубка | 1 |
| 143 | 4367460 | Трубка | 1 |
| 144 | 4367461 | Трубка | 1 |
| 145 | 4367462 | Трубка | 1 |
| 146 | 4367463 | Трубка | 1 |
| 147 | 4367464 | Трубка | 1 |
| 148 | 4367465 | Трубка | 1 |
| 149 | 4367466 | Трубка | 1 |
| 150 | 4367467 | Трубка | 1 |
| 151 | 4367468 | Трубка | 1 |
| 152 | 4367469 | Трубка | 1 |
| 153 | 4367470 | Трубка | 1 |
| 154 | 4274008 | Трубка | 1 |
| 155 | 4274009 | Трубка | 1 |
| 157 | 4367452 | Трубка | 1 |
| 157 | 4435691 | Трубка | 1 |
| 158 | 4274012 | Трубка | 1 |
| 159 | 4274013 | Трубка | 1 |
| 160 | 4274014 | Трубка | 1 |
| 163 | 4130175 | Штуцер трубки | 14 |
| 164 | 4130169 | Штуцер трубки | 10 |
| 165 | 4130192 | Штуцер трубки | 51 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
