Топливные трубопроводы (бак - двигатель) — HITACHI EX1800

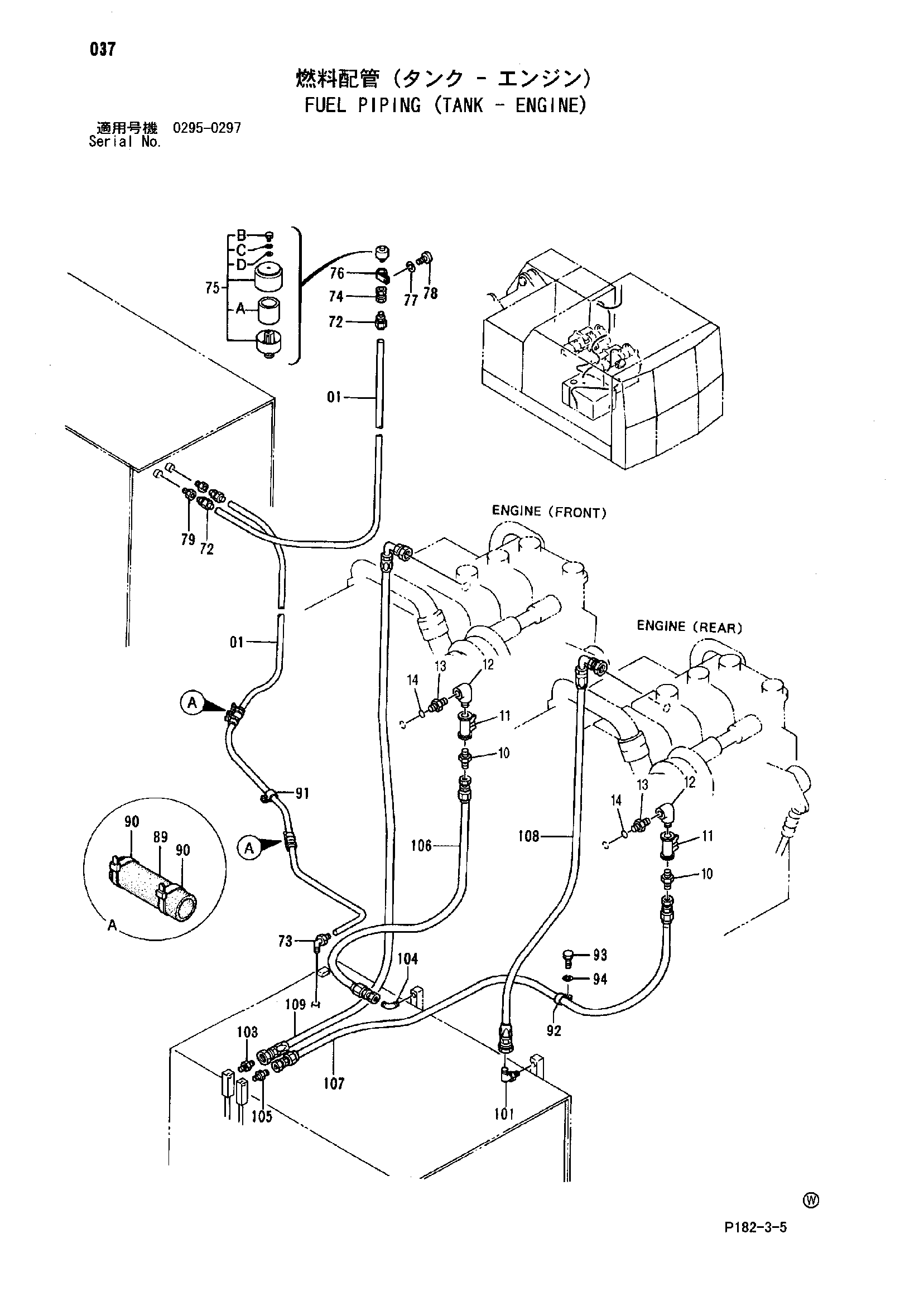

Заводская схема «Топливные трубопроводы (бак - двигатель)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4089532 | Трубка | 2 |
| 10 | 4320866 | Адаптер | 2 |
| 11 | 4203434 | Шаровой клапан | 2 |
| 12 | 94-0633 | Угловой штуцер | 2 |
| 13 | 4366569 | Адаптер | 2 |
| 14 | R26906R | Уплотнительное кольцо | 2 |
| 72 | 4508492 | Разъём | 3 |
| 73 | 4507085 | Угловой штуцер | 1 |
| 74 | 4093294 | Разъём | 1 |
| 75 | 4351039 | Сапун | 1 |
| 75A | 4211473 | Элемент | 1 |
| 75B | J900610 | Болт | 1 |
| 75C | A590906 | Пружинная шайба | 1 |
| 75D | A590106 | Плоская шайба | 1 |
| 76 | 4000860 | Зажим трубка | 1 |
| 77 | A590906 | Пружинная шайба | 1 |
| 78 | M430610 | Винт | 1 |
| 79 | 4156947 | Адаптер | 2 |
| 89 | 4107495 | Пластина резиновый | 2 |
| 90 | 4055311 | Ленточный зажим | 4 |
| 91 | 4190272 | Зажим | 1 |
| 92 | 4190277 | Зажим | 1 |
| 93 | J901016 | Болт | 1 |
| 94 | A590910 | Пружинная шайба | 1 |
| 101 | 4051918 | Угловой штуцер | 1 |
| 103 | 4187487 | Адаптер | 1 |
| 104 | 4187486 | Угловой штуцер | 1 |
| 105 | 4086692 | Адаптер | 1 |
| 106 | 4366586 | Резиновый шланг | 1 |
| 107 | 4366585 | Резиновый шланг | 1 |
| 108 | 4329025 | Резиновый шланг | 1 |
| 109 | 4329026 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
