Гидролинии рабочего оборудования: 1-5 (погрузчик) — HITACHI EX1800

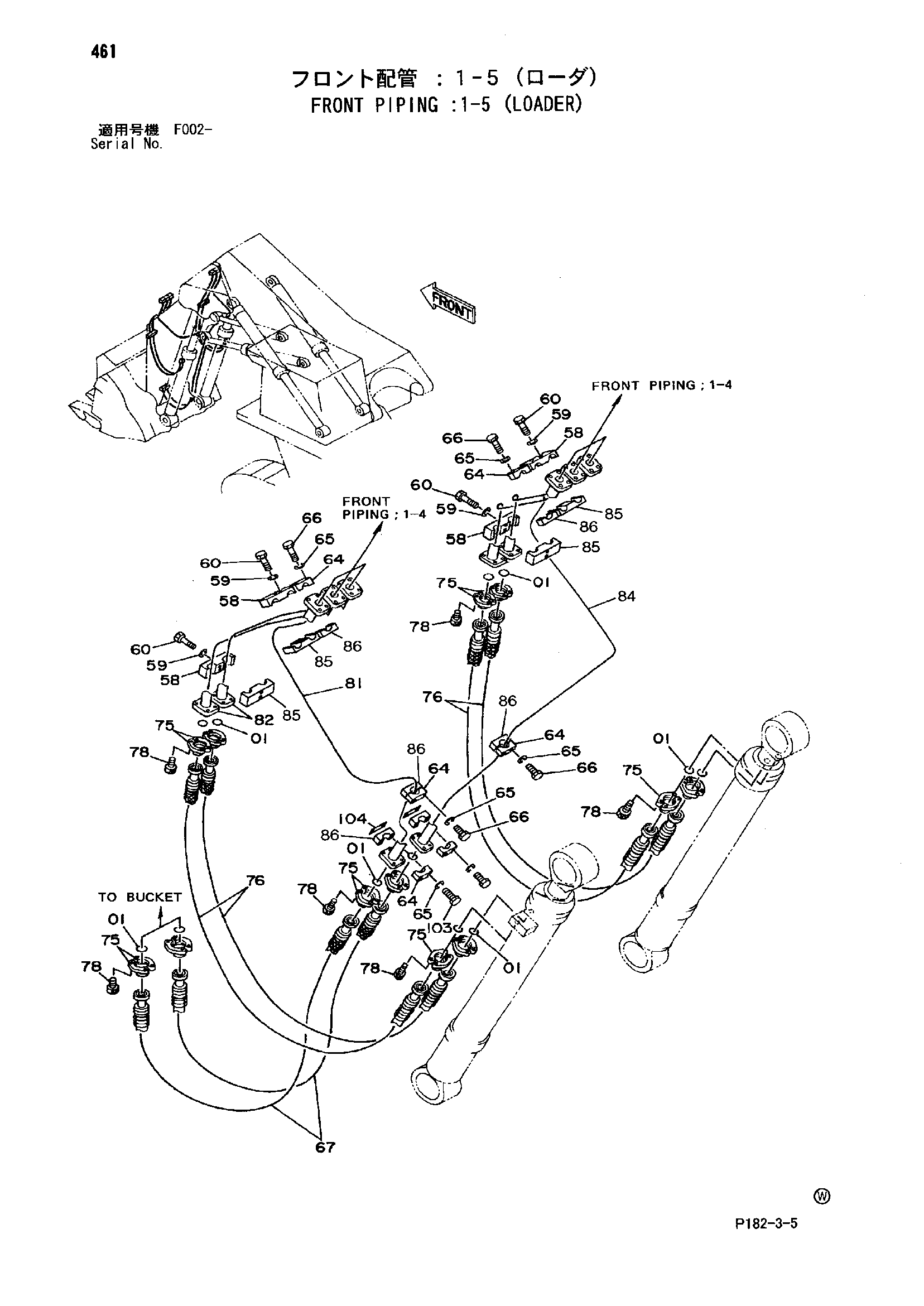

Заводская схема «Гидролинии рабочего оборудования: 1-5 (погрузчик)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4510169 | Уплотнительное кольцо | 12 |
| 58 | 4179428 | Хомут трубки | 4 |
| 58 | 4368932 | Хомут трубки | 4 |
| 59 | A590914 | Пружинная шайба | 8 |
| 60 | J901480 | Болт | 8 |
| 60 | J901400 | Болт | 8 |
| 64 | 4118861 замена: 4257716 | Хомут трубки | 6 |
| 64 | 4257716 | Хомут трубки | 6 |
| 64 | 4342723 | Хомут трубки | 6 |
| 65 | A590912 | Пружинная шайба | 12 |
| 66 | J901280 | Болт | 8 |
| 66 | J901200 | Болт | 12 |
| 67 | 4182643 замена: 4299116 | Шланг | 2 |
| 67 | 4299116 | Шланг | 2 |
| 75 | 4075854 | Разъёмный фланец | 24 |
| 76 | 4197770 замена: 4302293 | Шланг | 4 |
| 76 | 4302293 замена: 4347824 | Шланг | 4 |
| 76 | 4347824 | Шланг | 4 |
| 78 | M341650 | Болт с внутренним шестигранником | 48 |
| 81 | 8037785 замена: 8057352 | Трубка | 1 |
| 81 | 8057352 | Трубка | 1 |
| 81 | 8064434 | Трубка | 1 |
| 82 | 8037786 замена: 8057353 | Трубка | 2 |
| 82 | 8057353 | Трубка | 2 |
| 83 | 8037787 замена: 8057354 | Трубка | 2 |
| 83 | 8057354 | Трубка | 2 |
| 84 | 8037788 замена: 8057355 | Трубка | 1 |
| 84 | 8057355 | Трубка | 1 |
| 84 | 8064433 | Трубка | 1 |
| 85 | 4368932 | Хомут трубки | 4 |
| 86 | 4342723 | Хомут трубки | 6 |
| 103 | J901280 | Болт | 4 |
| 103 | J901285 | Болт | 4 |
| 103 | J901201 | Болт | 4 |
| 104 | 4257717 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
