Воздушный сапун (насос) — HITACHI EX1800

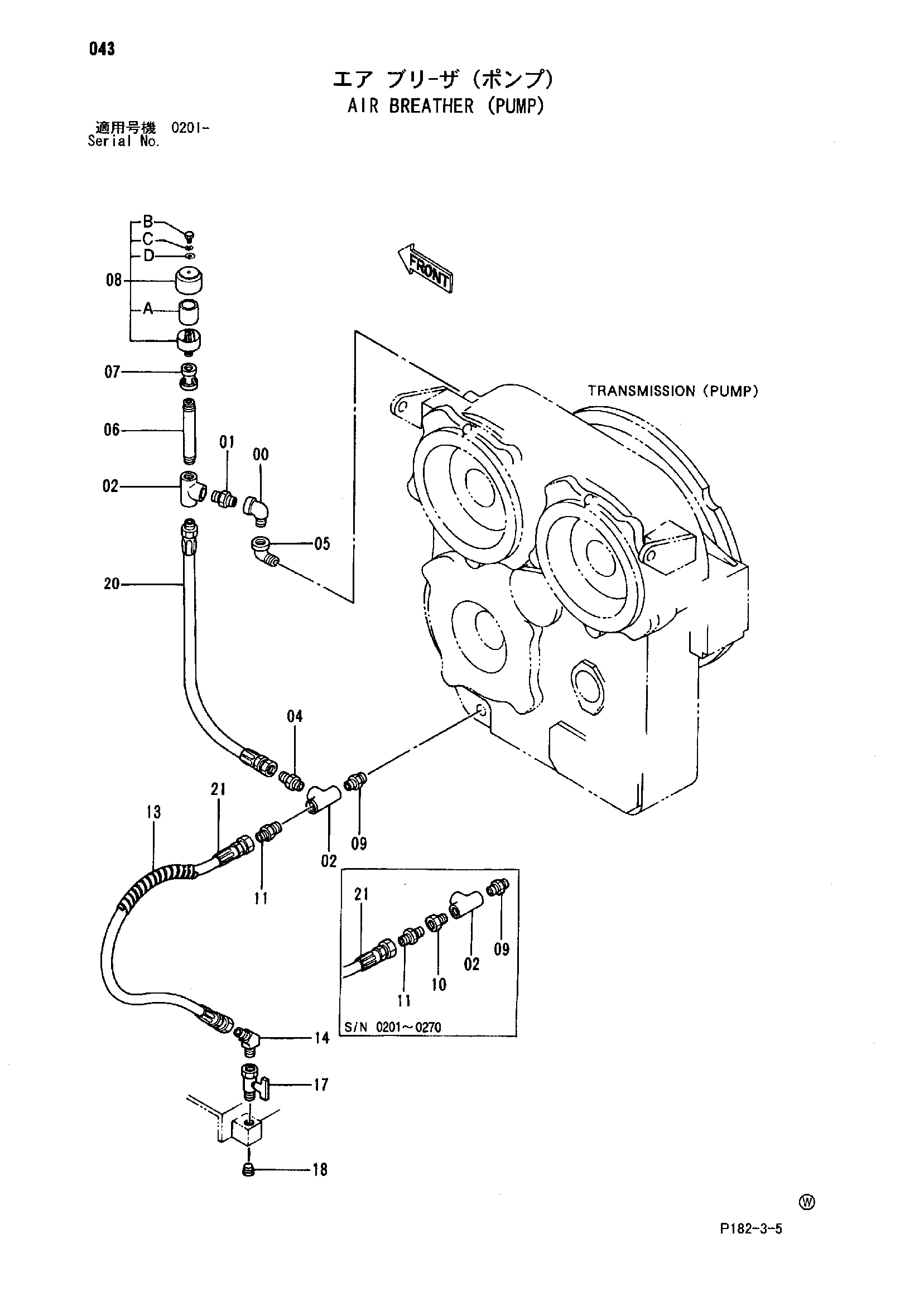

Заводская схема «Воздушный сапун (насос)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-0633 | Угловой штуцер | 1 |
| 01 | J70786 | Адаптер | 1 |
| 02 | J70486 | Тройник | 2 |
| 04 | 94-1304 | Адаптер | 1 |
| 05 | 94-0649 | Угловой штуцер | 1 |
| 06 | 4124125 | Трубка | 1 |
| 07 | J708683 | Переходник | 1 |
| 08 | 4083754 замена: 4351039 | Сапун | 1 |
| 08 | 4351039 | Сапун | 1 |
| 08A | 4211473 | Элемент | 1 |
| 08B | J900610 | Болт | 1 |
| 08C | A590906 | Пружинная шайба | 1 |
| 08D | A590106 | Плоская шайба | 1 |
| 09 | J70786 | Адаптер | 1 |
| 10 | 94-1603 | Переходник | 1 |
| 11 | 94-1303 | Адаптер | 1 |
| 11 | 94-1304 | Адаптер | 1 |
| 13 | 4044420 | Защитный кожух | 1 |
| 14 | 94-1503 | Угловой штуцер | 1 |
| 14 | 94-1504 | Угловой штуцер | 1 |
| 17 | 4184833 | Шаровой клапан | 1 |
| 17 | 4193832 | Шаровой клапан | 1 |
| 18 | 94-2014 | Пробка | 1 |
| 20 | 4288801 | Шланг | 1 |
| 21 | 4288802 | Шланг | 1 |
| 21 | 4338631 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
