Электрооборудование(4) — HITACHI EX1800

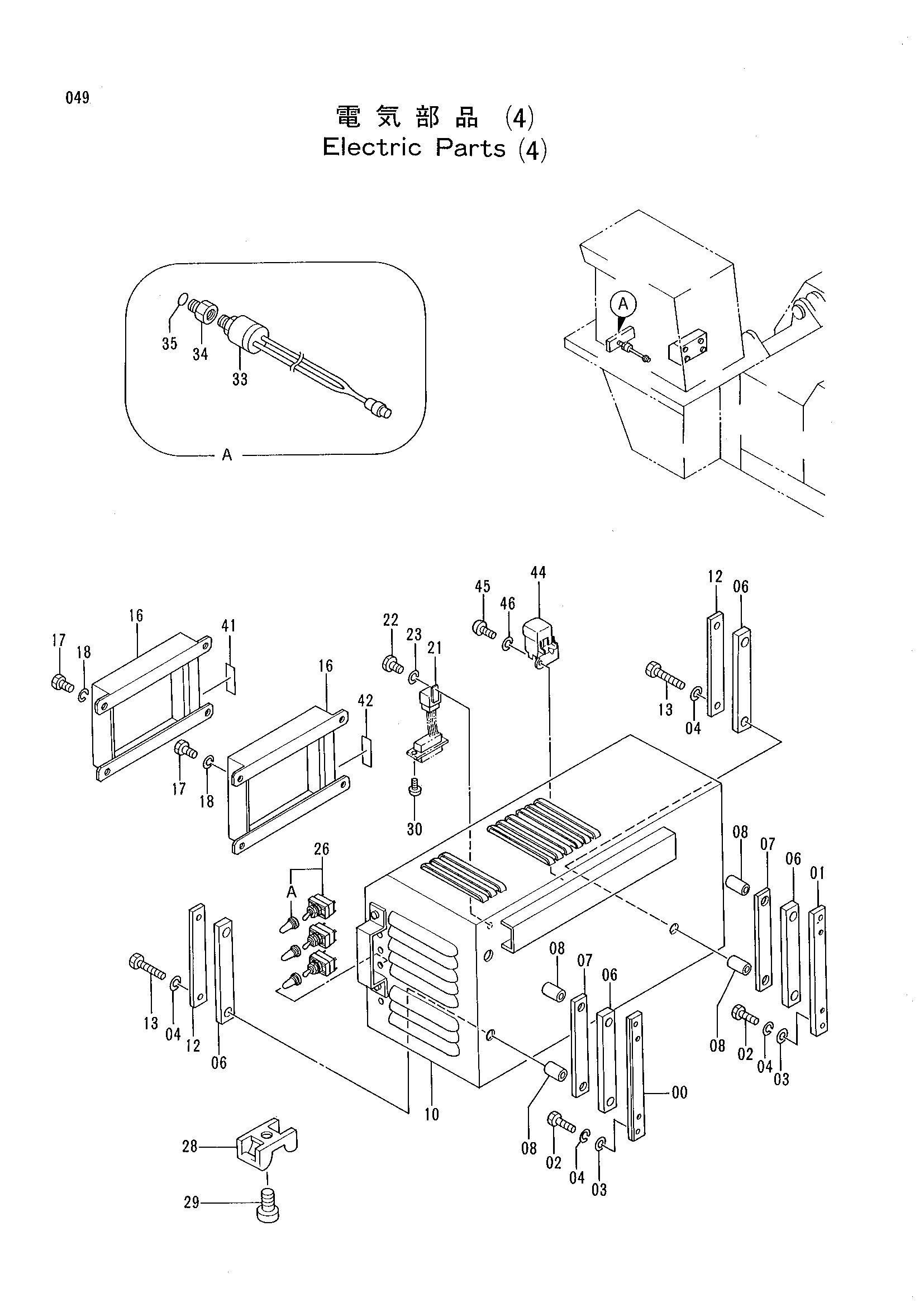

Заводская схема «Электрооборудование(4)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4208769 | Пластина | 1 |
| 01 | 4208770 | Пластина | 1 |
| 02 | J901030 | Болт | 4 |
| 03 | A590110 | Шайба | 4 |
| 04 | A590910 | Пружинная шайба | 8 |
| 06 | 4208771 | Резиновая подушка | 4 |
| 07 | 4208772 | Пластина | 2 |
| 08 | 4208773 | Проставка | 4 |
| 10 | 4252661 | Короб | 1 |
| 12 | 4208774 | Пластина | 2 |
| 13 | J901070 | Болт | 4 |
| 16 | 4249598 | Контроллер | 2 |
| 17 | J901016 | Болт | 8 |
| 18 | A590910 | Пружинная шайба | 8 |
| 21 | 4189566 | Реле | 1 |
| 22 | M430610 | Винт | 1 |
| 23 | A590906 | Пружинная шайба | 1 |
| 26 | 4253414 | Выключатель тумблер | 3 |
| 26A | 4253415 | Колпачок резиновый | 1 |
| 28 | 4196829 | Направляющая лента | 14 |
| 29 | M430610 | Винт | 14 |
| 30 | M430410 | Винт | 2 |
| 33 | 4286171 | Выключатель пресс | 1 |
| 34 | 4104944 | Адаптер | 1 |
| 35 | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4244012 | Информационная табличка | 1 |
| 42 | 4244010 | Информационная табличка | 1 |
| 44 | 4276138 | Короб предохранитель | 1 |
| 45 | M430610 | Винт | 1 |
| 46 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
