Автоматическая смазка система (базовый машина) — HITACHI EX1800

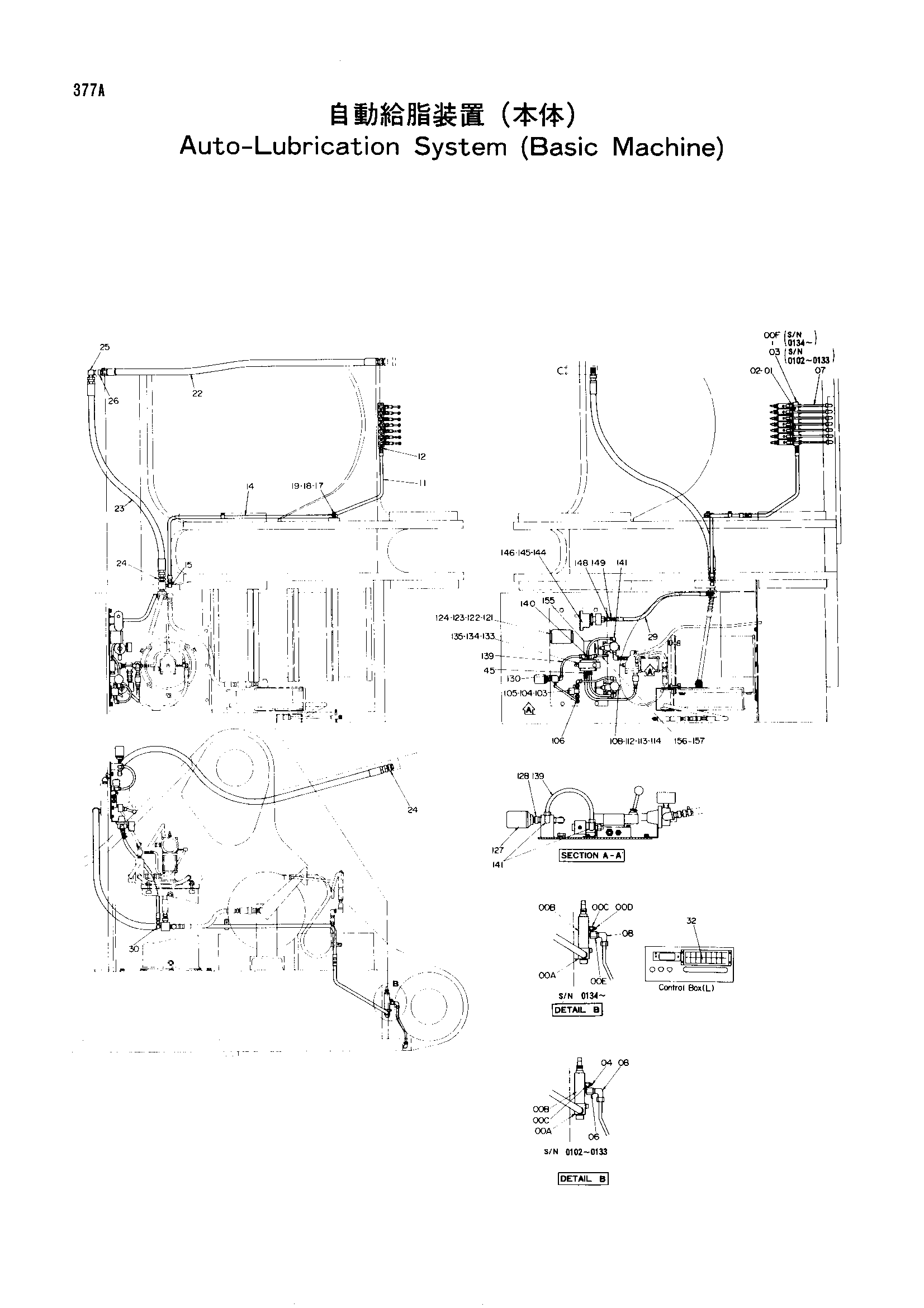

Заводская схема «Автоматическая смазка система (базовый машина)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-C | 4219011 замена: 4253238 | Клапан | 1 |
| 00A-F | 4253238 | Клапан | 1 |
| 00A | 4219014 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 7 |
| 00C | 4191349 | Адаптер | 7 |
| 00D | J75481 | Штуцер | 7 |
| 00E | 4253567 | Адаптер | 7 |
| 00F | 94-2012 | Пробка | 1 |
| 01 | J900845 | Болт | 3 |
| 02 | A590908 | Пружинная шайба | 3 |
| 03 | 94-2012 | Пробка | 1 |
| 04 | J75481 | Штуцер | 7 |
| 06 | 4177580 | Адаптер | 7 |
| 07 | 4186517 | Трубка | 7 |
| 08 | 4130175 | Штуцер трубки | 14 |
| 11 | 8041385 | Трубка | 1 |
| 12 | 94-1302 | Адаптер | 1 |
| 14 | 8035010 | Трубка | 1 |
| 15 | 94-1402 | Угловой штуцер | 1 |
| 17 | 4138227 | Хомут трубки | 2 |
| 18 | J901040 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 22 | 4197779 | Шланг | 1 |
| 23 | 4055211 | Шланг | 1 |
| 24 | 94-1304 | Адаптер | 2 |
| 25 | 94-1404 | Угловой штуцер | 1 |
| 26 | 94-1504 | Угловой штуцер | 1 |
| 29 | 4118844 | Шланг | 1 |
| 30 | 94-1401 | Угловой штуцер | 1 |
| 32 | 4206013 | Фильтр | 1 |
| 45 | 94-0647 | Угловой штуцер | 1 |
| 103 | 4187555 замена: 4246262 | Электромагнитный клапан | 1 |
| 103 | 4246262 | Электромагнитный клапан | 1 |
| 104 | J900610 | Болт | 2 |
| 105 | A590906 | Пружинная шайба | 2 |
| 106 | 4089531 | Адаптер | 2 |
| 108 | 4241883 | Регулятор воздушный) (лубрикатор, ауто-лубрика | 1 |
| 111 | 4196853 | Указатель воздушный прес. | 1 |
| 112 | J900610 | Болт | 2 |
| 113 | A590906 | Пружинная шайба | 2 |
| 114 | A590106 | Плоская шайба | 2 |
| 121 | 4187554 | Таймер | 1 |
| 122 | M430513 | Винт | 4 |
| 123 | A590905 | Пружинная шайба | 4 |
| 124 | A590105 | Плоская шайба | 4 |
| 127 | 4116595 | Датчик давления | 1 |
| 128 | 94-1702 | Адаптер | 1 |
| 130 | 94-2012 | Пробка | 1 |
| 133 | 4187880 | Гидрораспределитель | 1 |
| 134 | J900640 | Болт | 2 |
| 135 | A590906 | Пружинная шайба | 2 |
| 139 | 4199523 | Трубка | 5 |
| 140 | 969198 | Адаптер | 2 |
| 141 | 4501785 | Угловой штуцер | 8 |
| 144 | 4187616 | Датчик давления | 1 |
| 145 | J900610 | Болт | 2 |
| 146 | A590906 | Пружинная шайба | 2 |
| 148 | 4187592 | Адаптер | 1 |
| 149 | 94-1301 | Адаптер | 1 |
| 155 | 4232293 | Информационная табличка | 1 |
| 156 | 4199523 | Трубка | 1 |
| 157 | 4501785 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
